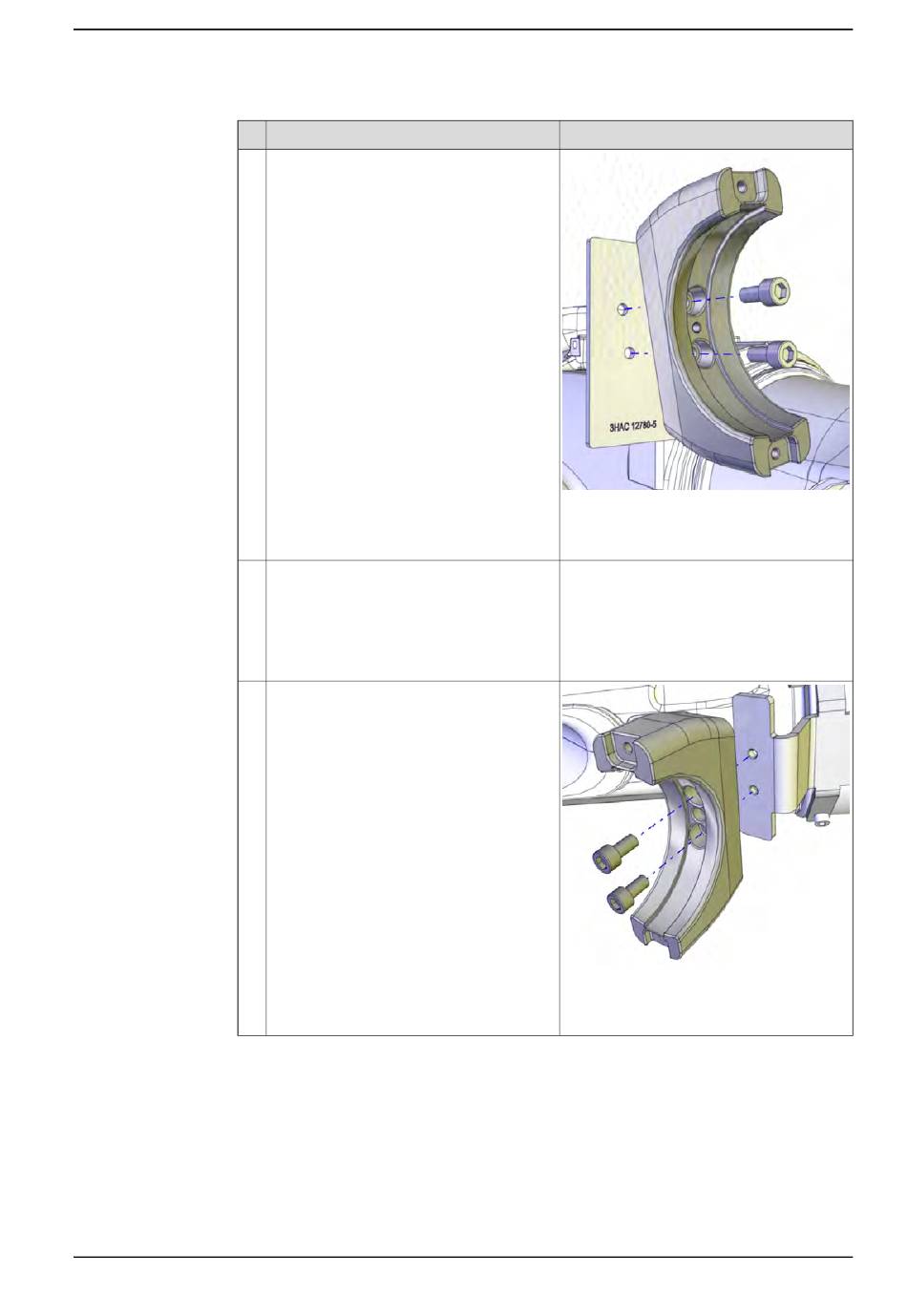

2.2.7 Montaje de las fijaciones del IRBDP SW6 & MH6 UI/LE (Lean ID)
Acción
Monte la parte inferior de la carcasa, en el
soporte para la pinza para cables.
Bloquee los tornillos con fijador para ros-
cas (Loctite 243).
¡Sólo es válido con la extensión de brazo
superior!
Monte la parte inferior de la carcasa en la
Placa de extensión.
Bloquee los tornillos con fijador para ros-
cas (Loctite 243).
Monte la parte inferior de la carcasa en el
soporte del brazo superior situado más
cerca de la carcasa del brazo.
Bloquee los tornillos con fijador para ros-
cas (Loctite 243).
© Copyright 2007-2018 ABB. Reservados todos los derechos.
2 Instalación
Nota
xx1200000024
Tornillos de fijación:
M8x16 calidad 8.8-A2F (2 unidades)
Tornillos de fijación:
M8x16 calidad 8.8-A2F (2 unidades)
xx1200000033
Tornillos de fijación:
M8x16 calidad 8.8-A2F (2 unidades)
Continúa en la página siguiente
