Descripción
3.2 Diseño
Para los actuadores lineales hay disponibles varias ampliaciones adicionales:
● IEC 60534-6-1 (NAMUR)
● Montaje integrado en ARCA, excepto con envolvente antideflagrante de acero inoxidable
(6DR5..6)
● Montaje integrado en SAMSON, no para Ex d
①
②
③
④
⑤

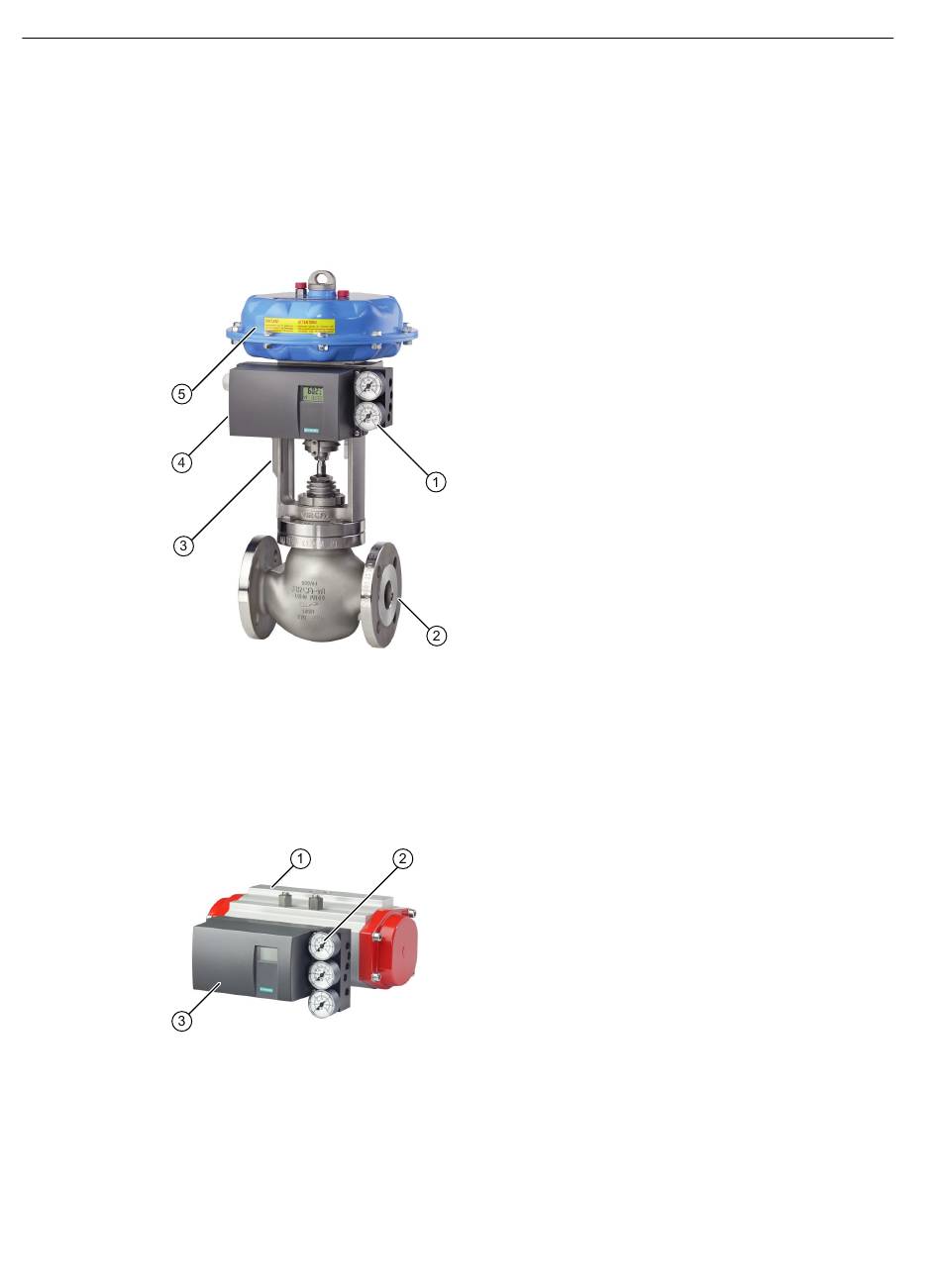

Figura 3-1
①
②
③
Figura 3-2
22
Bloque de manómetros de efecto simple
Válvula
Poste/yugo de accionamiento
Posicionador de efecto simple en caja de aluminio no antideflagrante
Accionamiento
Posicionador montado en actuador lineal de efecto simple
Actuador de giro
Bloque de manómetros de efecto doble
Posicionador de efecto doble en caja de policarbonato
Posicionador montado en actuador de giro de efecto doble
SIPART PS2 con 4 a 20 mA/HART
Instrucciones de servicio, 01/2019, A5E00074633-AD
