3.3 Comprobaciones necesarias tras la primera instalación
A continuación se enumeran las operaciones de control que se deben llevar a cabo después de la primera instalación
y antes de la puesta en marcha de la máquina. Estas operaciones deben ser realizadas por personal cualificado, bien
directamente por la persona a cargo de la seguridad de la maquinaria o por alguien bajo su estricta supervisión.
Se debe comprobar que:

el AOPD permanece en estado OSSD OFF (
detección. Para ello, utilice la «pieza de prueba» adecuada y siga el esquema de la Figura 15; la dimensión
de la «pieza de prueba» es idéntica a la resolución del AOPD, por ejemplo, un cilindro de 14 mm de diámetro
para una cortina fotoeléctrica con una resolución de 14 mm;

el AOPD esté correctamente alineado. Para ello, presione levemente los laterales del producto en ambas
direcciones y compruebe que el LED rojo (

las salidas OSSD se desactivan (el LED rojo
se activa la función de prueba;

el tiempo de parada de la máquina, incluidos los tiempos de respuesta del AOPD y de la máquina, se
encuentre dentro de los límites definidos tras el cálculo de la distancia mínima de instalación (consulte el
apartado 2.4, «Distancia mínima de instalación

la distancia mínima de instalación entre la zona peligrosa y el AOPD concuerde con la de las instrucciones
descritas en el apartado 2.4, «Distancia mínima de instalación

no sea posible que una persona acceda al espacio situado entre el AOPD y la zona peligrosa, así como que
tampoco pudiese permanecer allí sin ser detectada;

no sea posible acceder a la zona peligrosa de la máquina desde ninguna de las zonas sin protección;

el AOPD no se vea alterado por fuentes externas de luz. Debería permanecer en estado OSSD ON durante
un mínimo de 10-15 minutos para, después de colocar la pieza de prueba concreta en la zona de detección,
permanecer el mismo periodo de tiempo en OSSD OFF; y

todas las funciones adicionales se comporten según lo esperado. Para ello, actívelas en diferentes
condiciones de funcionamiento.
2TLC172288M0701 Rev B
2015-09-18
) durante la interrupción de los haces en toda la zona de

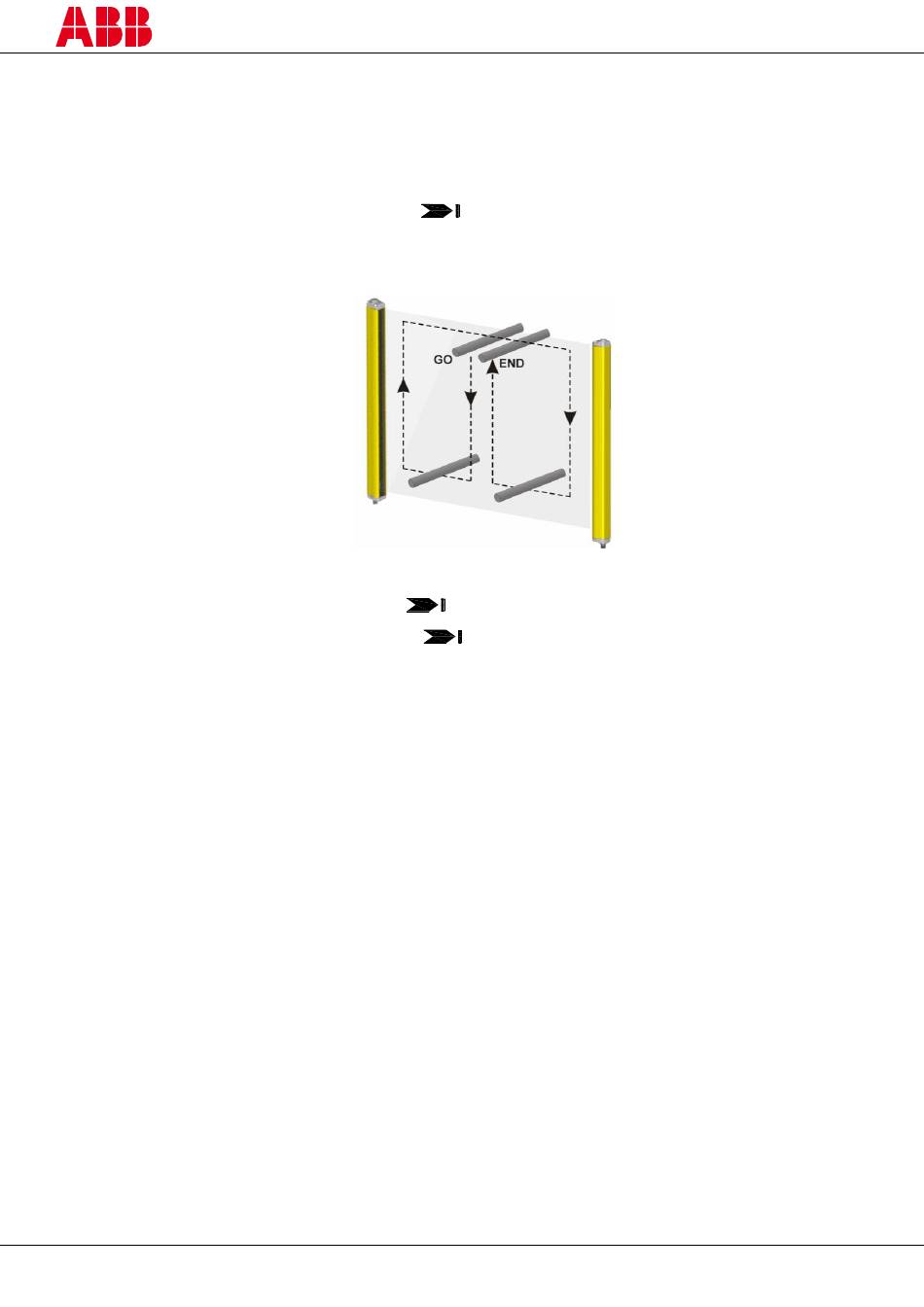

Figura 15. Esquema de comprobación del funcionamiento
) no se encienda;
se enciende y la máquina controlada se detiene) cuando
