Installation
Installation du mode Quad-View
Se reporter aux étapes et au schéma suivants pour configurer l'installation du mode
Quad-View du commutateur écran-clavier-souris.
Remarques :
1. Avant toute connexion, s'assurer que l'alimentation de tous les appareils connectés au
commutateur écran-clavier-souris soit coupée. Débrancher les cordons d'alimentation de tous les
ordinateurs équipés de la fonctionnalité Keyboard Power On (clavier sous tension).
2. En mode Quad-View, les ports pour le clavier et la souris de la console sur le commutateur écran-
clavier-souris client sont désactivés, de même que les boutons-poussoirs du panneau avant du
commutateur écran-clavier-souris client.

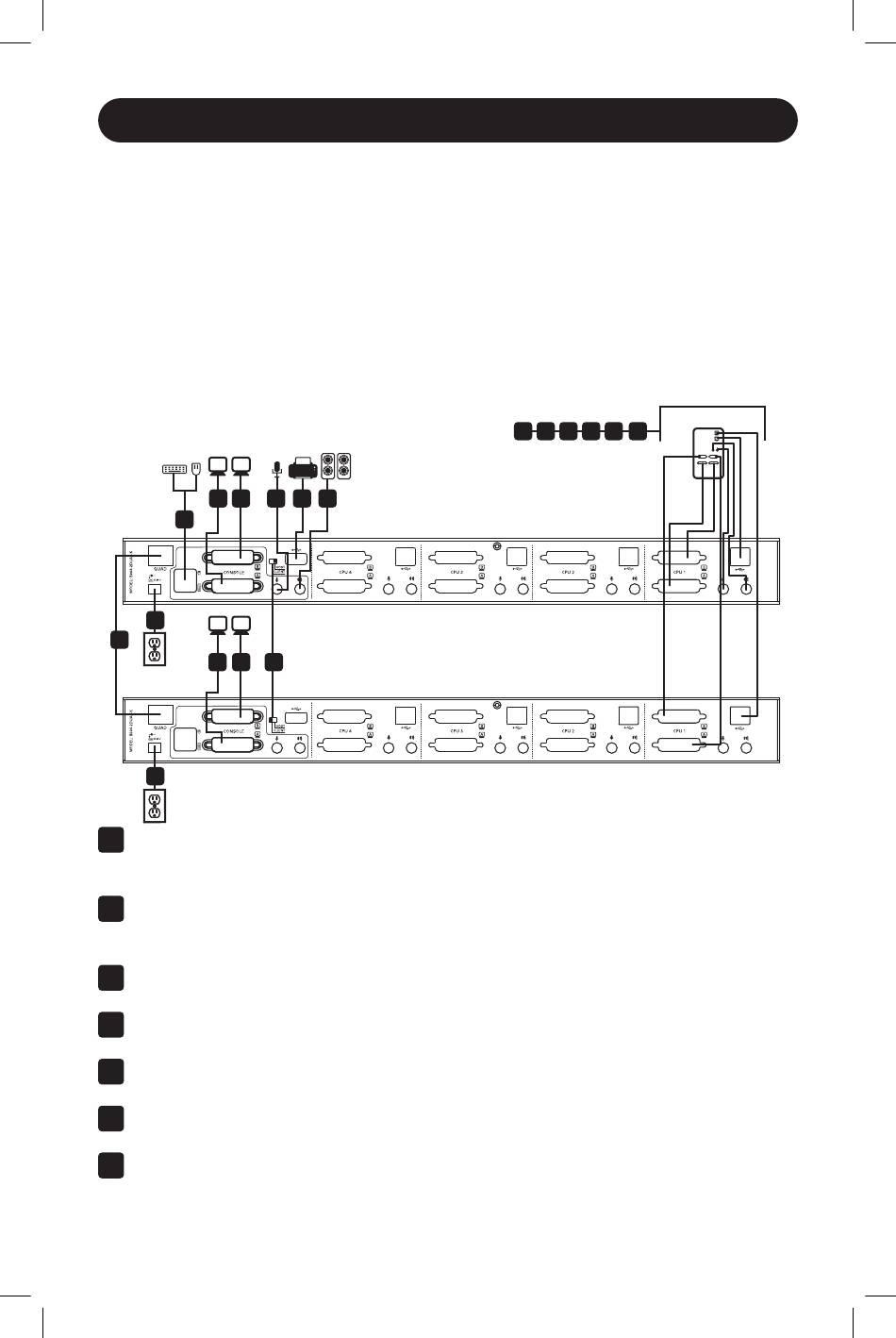

3. Le schéma ci-dessous illustre l'installation du B004-2DUA4-K. L'installation pour le
B004-2DUA2-K est la même, sauf qu'il y a un nombre moindre de ports.
3 4
7
18
1
5 6
18
1 Raccorder le port QUAD RJ45 sur un commutateur écran-clavier-souris pour écran
double au port QUAD RJ45 sur un second commutateur écran-clavier-souris pour
écran double.
2 Mettre le commutateur du mode Quad-View d'un commutateur écran-clavier-souris
en position Host (hôte), et le commutateur de l'autre commutateur écran-clavier-
souris en position Client.
Raccorder un moniteur au port A de la console DVI sur le panneau arrière du
3
commutateur écran-clavier-souris Host (hôte).
4 Raccorder un moniteur au port B de la console DVI sur le panneau arrière du
commutateur écran-clavier-souris Host (hôte).
5 Connecter un moniteur au port A de la console DVI sur le panneau arrière du
commutateur écran-clavier-souris Client.
Connecter un moniteur au port B de la console DVI sur le panneau arrière du
6
commutateur écran-clavier-souris Client.
7 Raccorder un clavier et une souris USB aux ports du clavier et de la souris USB
correspondants de la console à l'arrière du commutateur écran-clavier-souris Client.
Les ports USB du clavier et de la souris de la console à l'arrière du commutateur
écran-clavier-souris Client peuvent rester ouverts.
8 9 8
HÔTE KVM
HOST KVM
2
CLIENT KVM CLIENT KVM
11 12 13 14 15 16
