2.3.4. Estructura de la placa de circuitos

Modelo de 230 V AC
5
6
Modelo de 20...32 V DC
4
5
Sensor de viento KNX W • Versión: 21.07.2020 • Reservado el derecho a realizar modificaciones técnicas y a errores.
1 2 3 4
1 2
9 Instalación y puesta en servicio

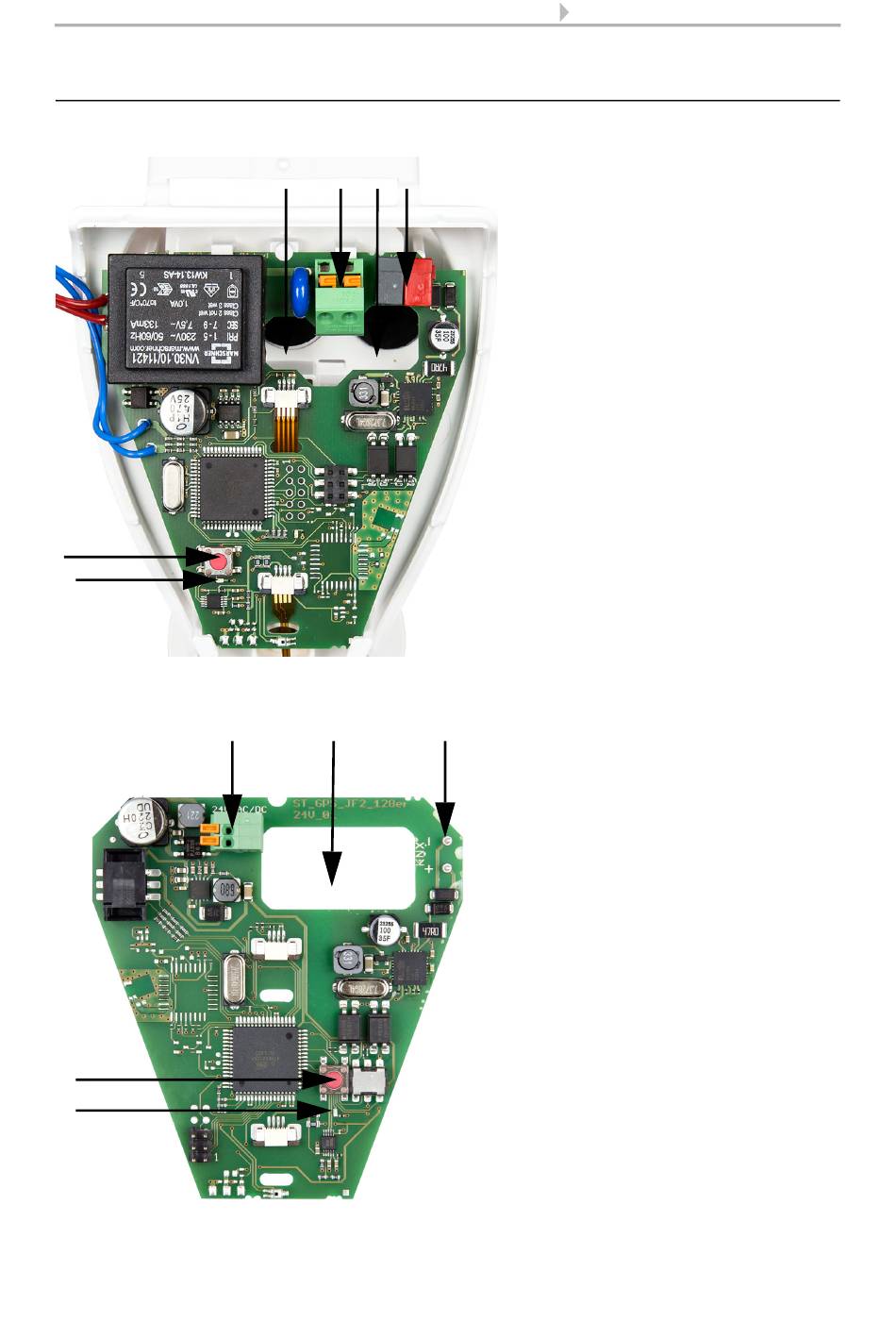

Fig. 11
1 Apertura para el cable de la
fuente de alimentación
2 Clema de conexión rápida
para la fuente de alimentación
(230 V AC), apropiada para ca-
ble rígido de hasta 1,5 mm² o
flexible.
3 Apertura para el cable de Bus
4 Clema de Bus KNX +/-
5 Botón de programación
6 LED de programación
Fig. 12
3
1 Clema de conexión rápida
para la fuente de alimentación
(20...32 V DC), Cable rígido de
hasta 1,5 mm² o flexible. Ocu-
pación de bornes indepen-
diente de la polaridad (+/- o -/
+)
2 Apertura para el cable de la
fuente de alimentación, el ca-
ble de Bus
3 Conexión por clema de Bus
KNX +/-
4 Botón de programación
5 LED de programación
