Conexión: transductor de medida a 4 hilos para medición de intensidad

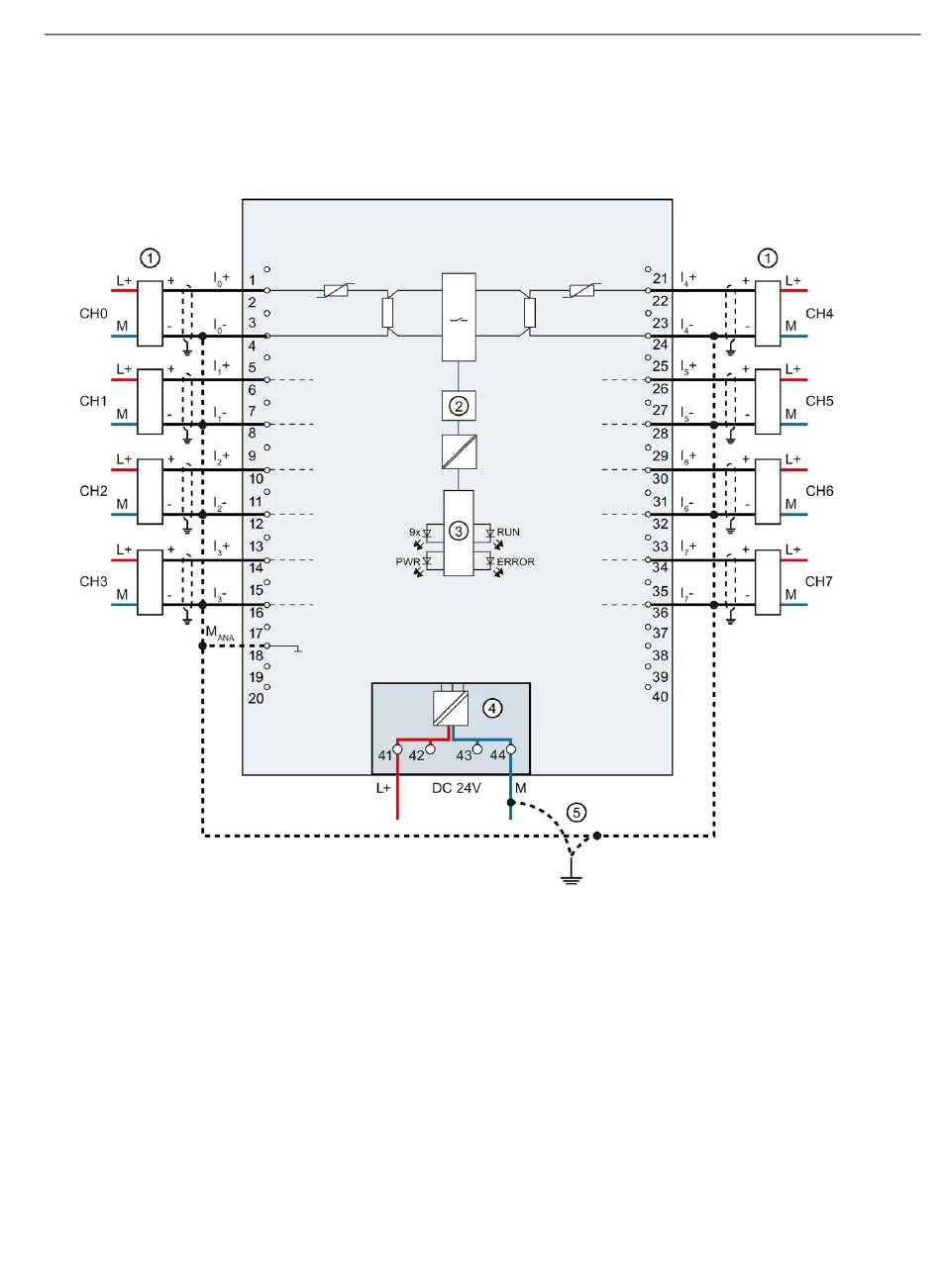

La siguiente figura muestra como ejemplo la asignación de terminales para la medición de
intensidad con transductor de medida a 4 hilos.
①
Conexión, transductor de medida a 4 hilos
②
Convertidor analógico/digital (CAD)
③
Bus de fondo
④
Tensión de alimentación aplicada en el elemen-
to de alimentación
⑤
Conductor equipotencial (opcional)
Figura 3-3 Diagrama de principio y asignación de terminales para medición de intensidad
Módulo de entradas analógicas AI 8xU/I/RTD/TC ST (6ES7531-7KF00-0AB0)
Manual de producto, 08/2018, A5E03484866-AE
CHx Canal o 9 x estado de canal (verde/rojo)
RUN LED indicador de estado (verde)
ERROR LED indicador de error (rojo)
PWR LED de tensión de alimentación (verde)
