Puentes y botones de la placa del sistema

Las siguientes ilustraciones muestran la ubicación de los puentes y botones del servidor.
Nota: Si hay un adhesivo de protección claro en la parte superior en los bloques de conmutadores, debe
extraerlo y descartarlo para acceder a los conmutadores.

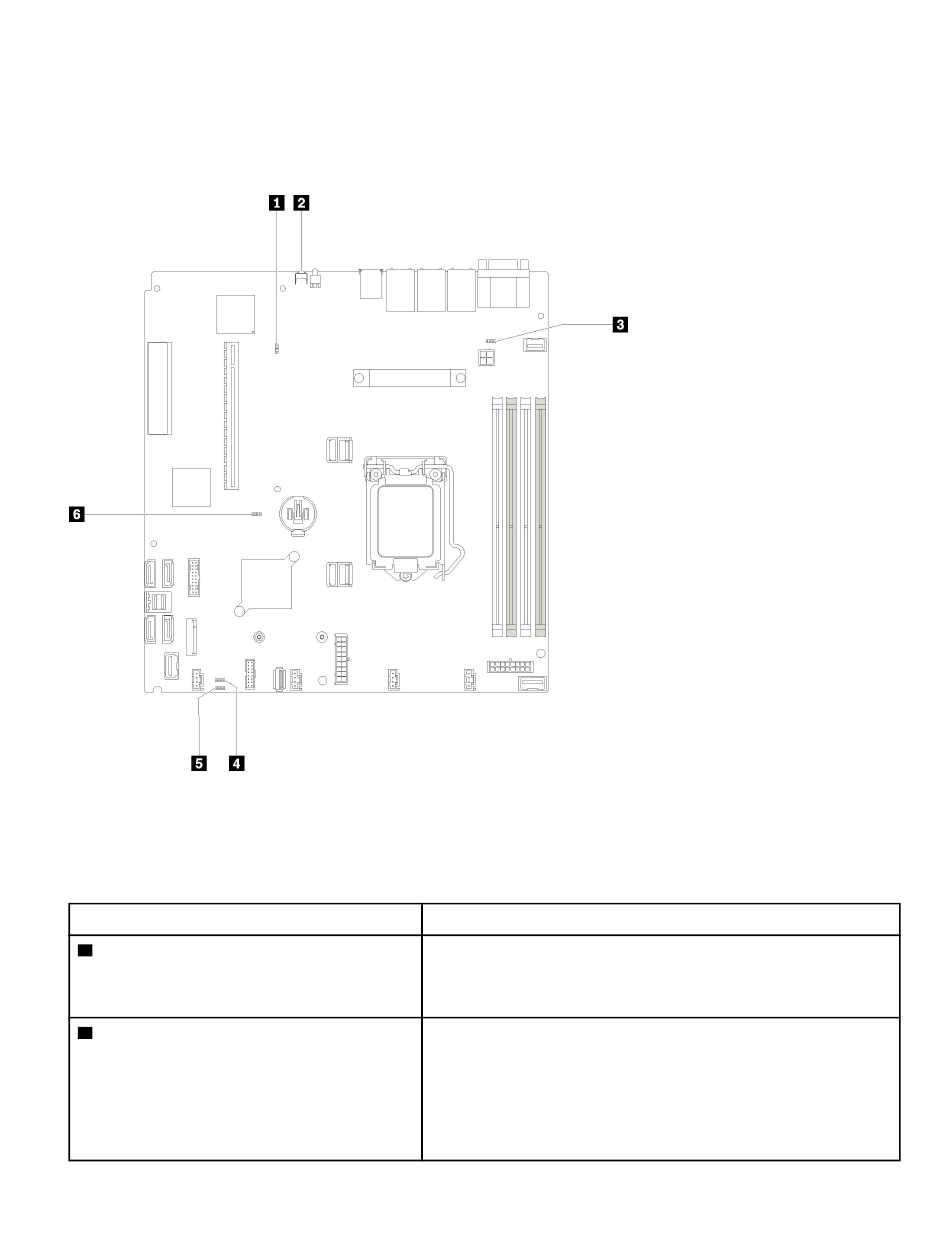

Figura 15. Puentes y botones de la placa del sistema
En la tabla siguiente se describen los puentes y botones de la placa del sistema.
Tabla 11. Puentes y botones de la placa del sistema
Nombre del puente y del botón
Puente de actualización de XCC forzada
1
Botón Forzar NMI
2
Configuración del puente/Función del botón
• Patillas 1 y 2: normal (valor predeterminado).
• Patillas 2 y 3: fuerzan la actualización de Lenovo XClarity
Controller a la versión más reciente.
Este botón se encuentra en la parte posterior del servidor.
Presione este botón para forzar una interrupción no enmascarable
en el procesador. Es posible que tenga que utilizar un lápiz o el
extremo de un clip de papel extendido para pulsar el botón.
También puede utilizarlo para forzar un vuelco de la memoria en la
pantalla azul (utilice este botón solamente cuando se lo indique el
soporte de Lenovo).
.
Capítulo 2
Componentes del servidor
21
