TILSLUTNING TIL HOVEDVANDFORSYNING
Vandindløb og -udløb på varmepumpen er markeret med farver. Koldtvandsindløbet
er markeret med blåt, og varmtvandsudløbet er markeret med rødt. Varmepumpen er
designet til tilslutning til en indendørs vandforsyning uden brug af aflastningsventil,
hvis trykket i hovedvandforsyningen er lavere end 0,6 MPa (6 bar). Hvis trykket er
højere, skal der installeres en aflastningsventil, som sikrer, at trykket ved indløbet til
varmtvandsbeholderen ikke overstiger det nominelle tryk.
Der skal installeres en sikkerhedsventil til eliminering af eventuelle driftsmæssige
risici. Ventilen forhindrer, at trykket i kedlen stiger med mere end 0,1 MPa (1 bar)
over mærketrykket. Udløbsdysen på sikkerhedsventilen skal have udløb til fri luft. For
at sikre at sikkerhedsventilen fungerer korrekt, skal den efterses regelmæssigt.
Ventilen efterses ved at trykke på grebet eller skrue møtrikken af ventilen (afhængig
af ventiltype) og åbne afløbet fra sikkerhedsventilen. Vandet skal løbe ud af ventilens
dyse. Det er et tegn på, at ventilen fungerer, som den skal. Under opvarmningen af
vand, øges vandtrykket i varmtvandsbeholderen op til det indstillede niveau i
sikkerhedsventilen.
hovedvandforsyningen,
sikkerhedsventilen. Det dryppende vand kan udtømmes til afløbet via en vandlås.
Vandlåsen er monteret under sikkerhedsventilen. Udløbsrøret, som er monteret
under sikkerhedsventilen, skal installeres på et frostfrit sted og vende med
udløbsåbningen nedad.
Hvis installationen ikke tillader, at vandet kan løbe fra sikkerhedsventilen til afløbet,
kan dryp undgås ved at installere en ekspansionstank på varmepumpens indløbsrør.
Ekspansionstanken
varmtvandsbeholderens volumen.
1 2 3 4

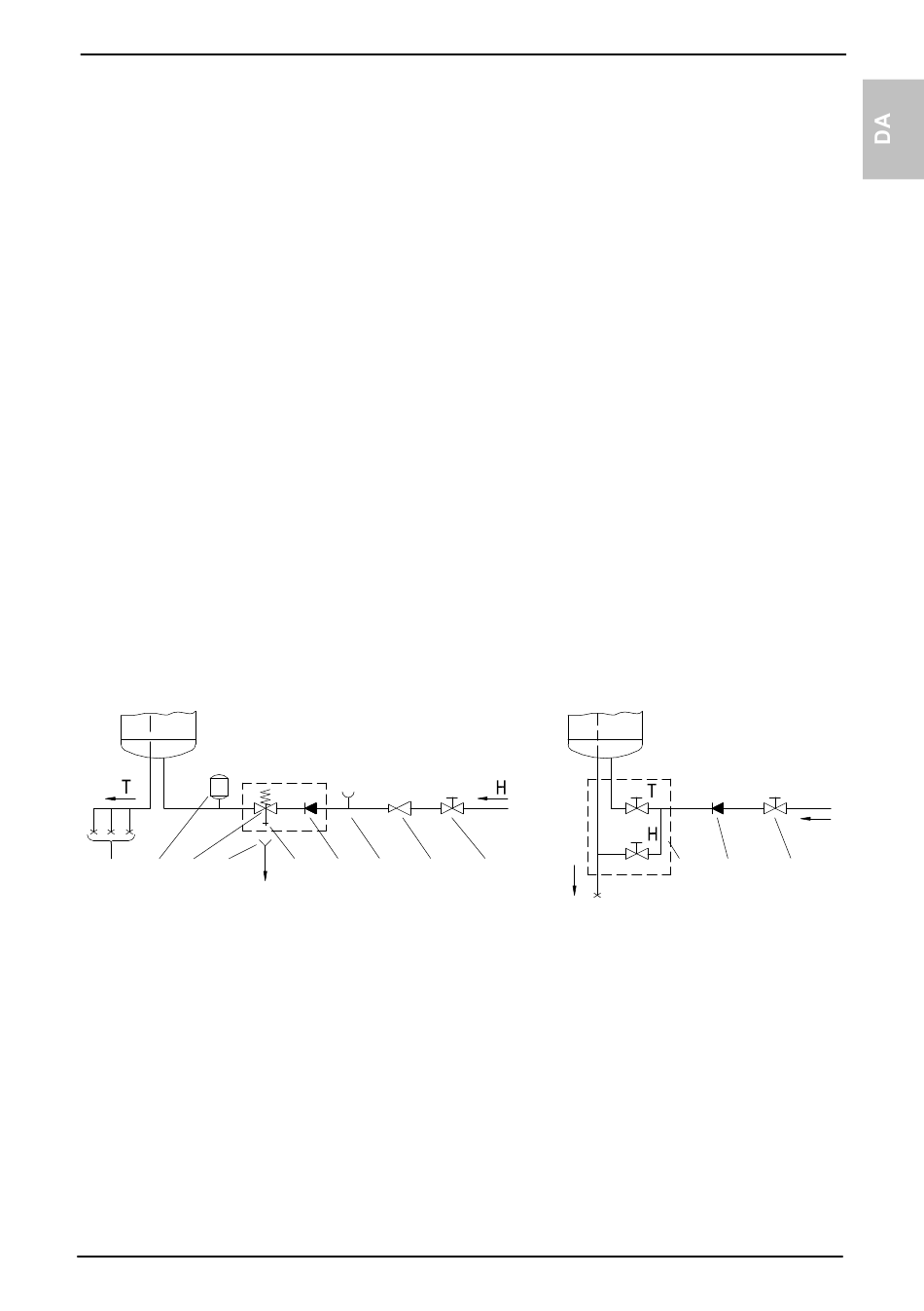

Fig. 7: Lukket system (under tryk)
Signaturforklaring:
1 - Trykblandingsbatteri
2 - Ekspansionstank
3 - Sikkerhedsventil
a - Testventil
b - Kontraventil
4 - Tragt med tilslutning til afløb
5 - Kontrol af armatur
Da systemet
kan der dryppe
skal have en
a b 5 6
forhindrer tilbageløb
vand fra
volumen svarende
7
Fig. 8: Åbent system (ikke under tryk)
6 - Trykreduktionsventil
7 - Lukkeventil
8 - Kontraventil
9 - Blandingsbatteri med lavt tryk
H - Koldt vand
T - Varmt vand
af vand
udløbsåbningen på
til ca. 3 %
9 8 7
