musimy obowiązkowo wymierzyć przepływ powietrza w ustawionym rurociągu. Jeśli
przepływ powietrza nie odpowiada systemowi wentylacji, musimy wybrać następną,
wyższą lub niższą, odpowiednią właściowość aerodynamiczną, która odpowiada
systemowi wentylacji.
Wybór punktu działania wentylatora do systemu wentylacyjnego
Przy wyznaczeniu prędkości wentylatora, musimy znać maksymalny przepływ
powietrza dla wentylacji i spadku ciśnienia, wytwarzanego przez rurociąg. Na
wykresie 1 w wybranym przepływie powietrza zaznaczono wertykalną linię, następnie
przy spadku ciśnienia, które obliczyliśmy (na podstawie ustawień rurociągu),
zaznaczono linię horyzontalną. Punkt, w którym linie przecinają się, wybieramy
najbliższą krzywą prędkości wartości wentylatora.
Przykład wybóru właściwości aerodynamicznych
Na wykresie 3, przy przepływie powietrza 150 m³/h zaznaczono wertykalną linię.
Rurociąg przedstawia na przykład 70 Pa spadku ciśnienia, dodamy go do linii dolnej
(czerwonej). **Wspólny spadek ciśnienia wynosi 90 Pa. Przy dopuszczalnym spadku
ciśnienia 90 Pa zaznaczono linię horyzontalną. Punkt, w którym linie przecinają się,
leży na krzywej, odpowiadającej 60% prędkości wentylatora. Jest to ustawienie
standarowe wentylatora, który jest również wstępnie ustawiony przez producenta.
Uwaga:
**Linia przedstawia wewnętrzny statyczny spadek ciśnienia wytworzonego przez
wyparkę.
Przepływ powietrza [m³/h]

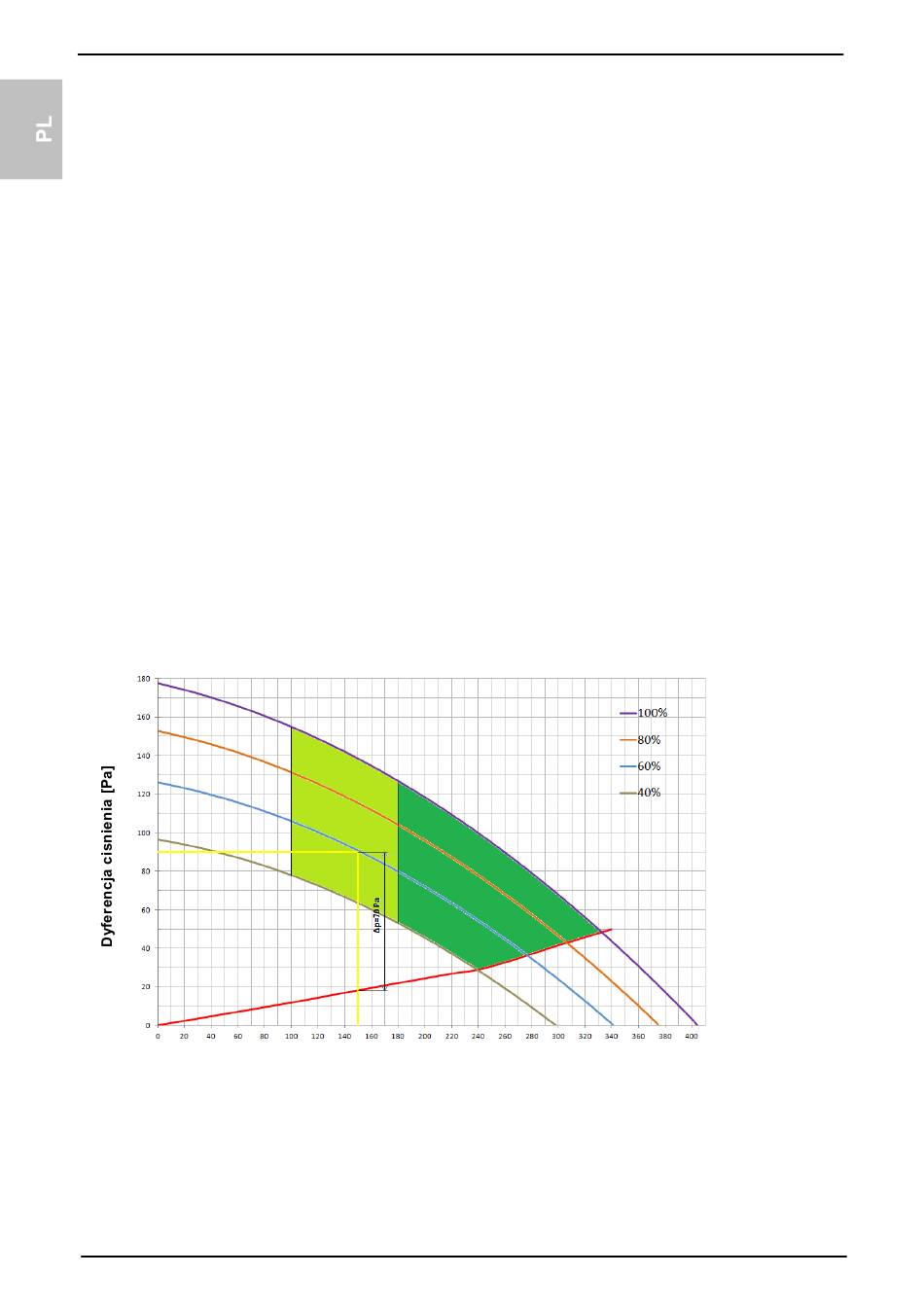

Wykres 3: Przykład określenia właściwości aerodynamicznych
