Instalación de las piezas

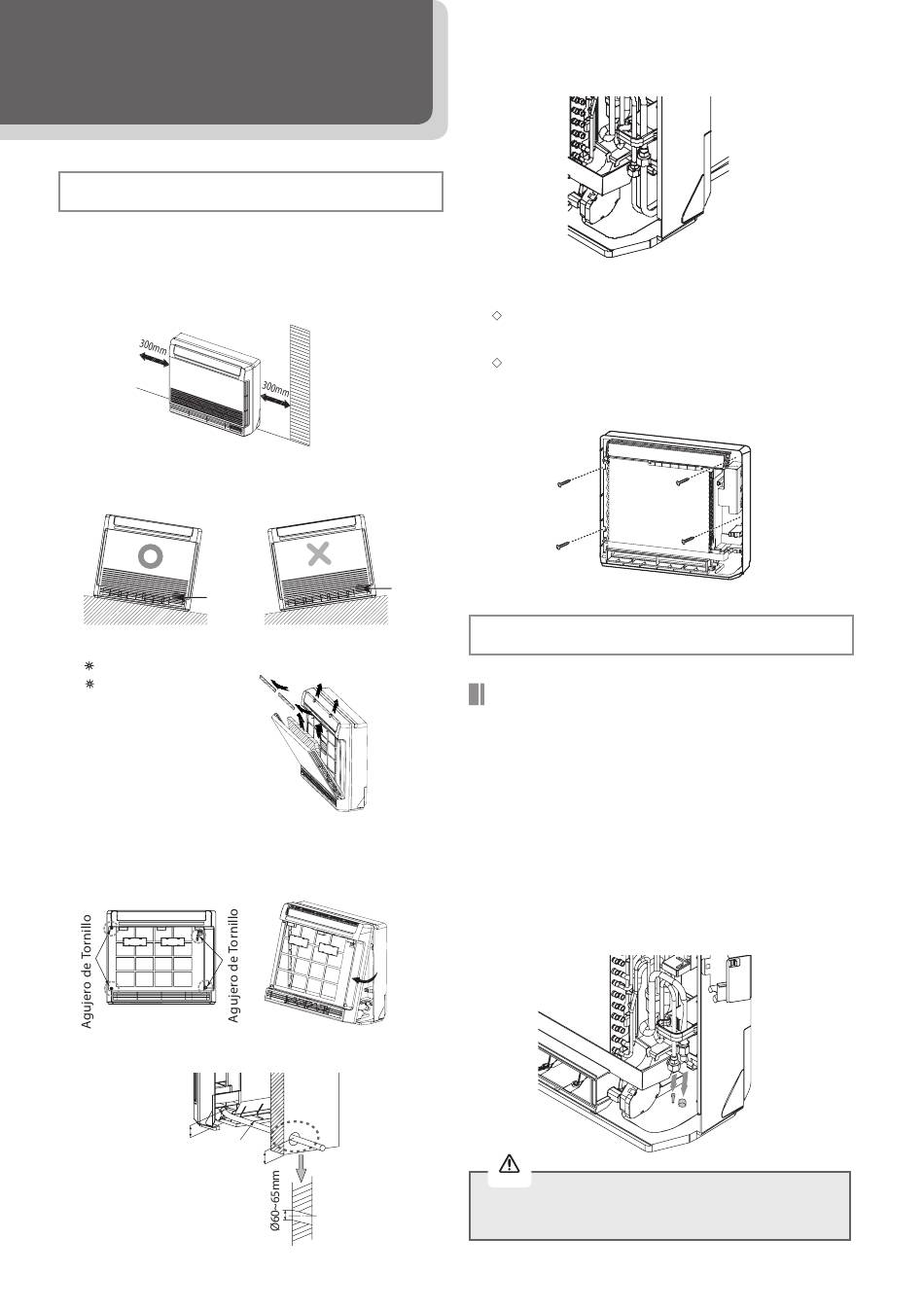

Instalación de la unidad interior
Se recomienda para instalar Y- juntura antes de instalar la
unidad interior.
1.
Al instalar la unidad interna con conexión de tubo lateral,
deje espacio más de 300mm de la pared.
2.
Al instalar la unidad interior en el suelo inclinado, incline
el aparato hacia la manguera y conexión de tubo para
prevenir que el agua se desborde.
Posición
de drenaje
3.
Quite los ítems cuando la unidad esté instalada.
MH026/035FJEA: 6 Items
MH026/035FJEA: 7 Items
4.
La parte delantera de la unidad debe estar abierta para
conectar tubos.
Suelete los 4 tornillos de la parte delantera y luego tírela de
la parte inferior del aparato.
5.
Haga un agujero en la pared(Haga un agujero como guía
abajo).
75mm
Manguera
Menos de 70mm
Cuarto
interno
32
6.
Los tubos & cable deben pasar por el agujero trasero
inferior.
7. Cuelgue la unidad interna en el Soporte Colgante, luego
fije la Unidad Interna con 4 Tornillos.
Posiciones de tornillos están especificadas en la guía de
Posición de
drenaje
Realizar la prueba contra fuga & aislación
Prueba contra fuga
PRUEBA DE ESCAPE CON NITRÓGENO(antes de abrir
las válvulas)
Para detectar escapes de refrigerante, antes de recrear el
vacío y hacer recircular el R410A, es responsabilidad del
instalador presurizar todo el sistema con nitrógeno(con
un regulador de presión) a una presión(manométrica)
mayor a 4,1MPa.
PRUEBA DE ESCAPE CON R410A(después de abrir las
válvulas)
Antes de abrir las válvulas, descargue todo el nitrógeno
en el sistema y haga el vacío. Después de abrir las
válvulas, compruebe que no haya escapes usando un
detector de escapes para el refrigerante R410A.
PRECAUCIÓN
Descargue todo el nitrógeno para crear un vacío y
para cargar el sistema.
Cuarto
externo
Caso 1. Instalar en el suelo: Debe fijar 4 tornillos en la
pared, asegurando que la unidad interna no se caiga (Para
instalación de seguridad) .
Caso2. Colgar en la pared: Siga la guía de instalación
suministrada en los accesorios.
instalación.
