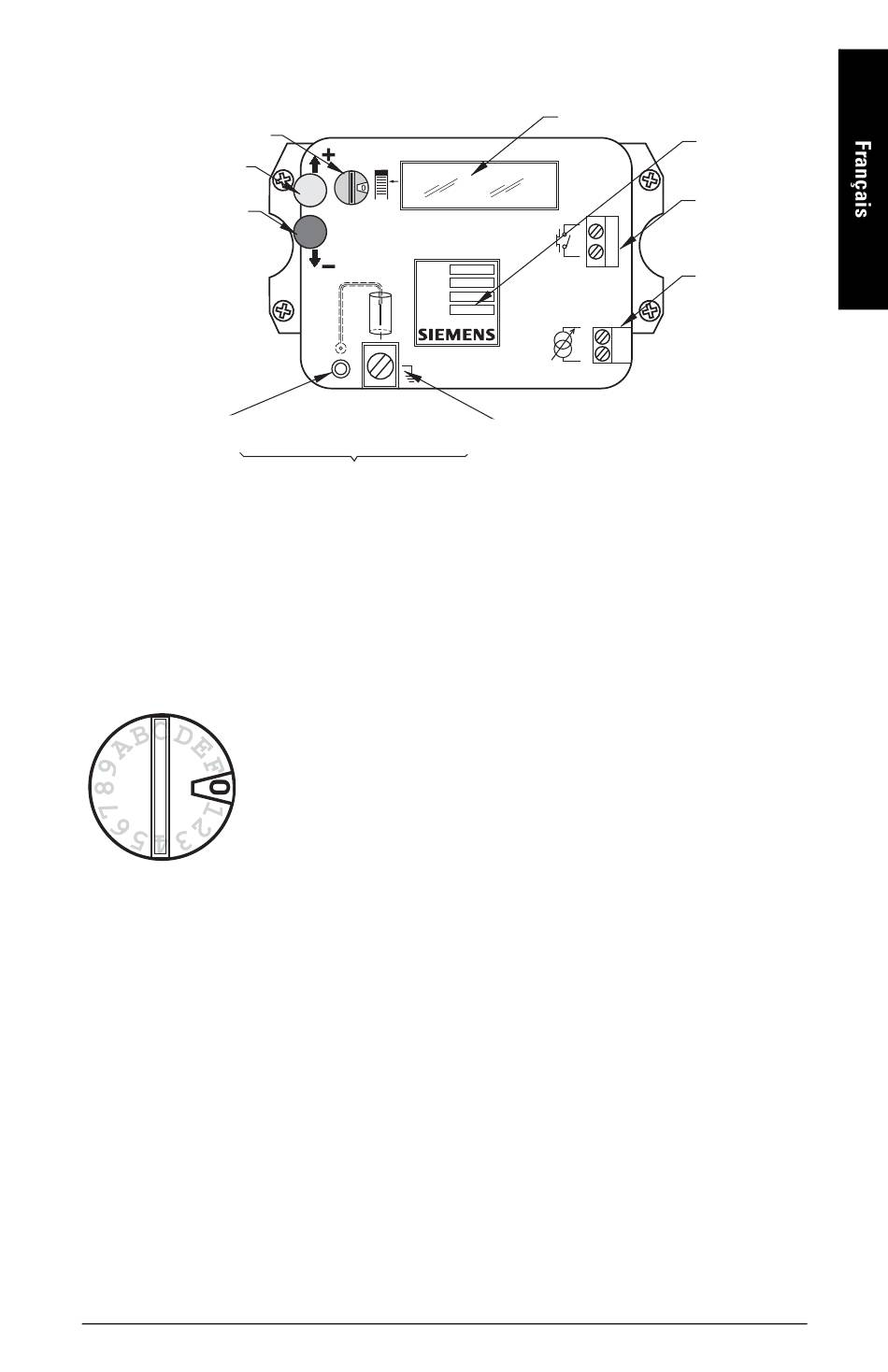

Fonctionnement
commutateur rotatif pour
la sélection des menus
bouton poussoir ROUGE
(+) augmente la valeur
bouton poussoir BLEU
(-) pour décrementer la
valeur
connecteur coaxial
(connexion de la sonde)
connexion avec le système de mesure
L'accès aux données du transmetteur s'effectue grâce à 29 items de menus séparés en deux
niveaux de menu : 00 à 0F et 10 à 1F. Utiliser le commutateur rotatif et les boutons poussoirs
pour sélectionner un item et régler la valeur.
Le commutateur rotatif
Le commutateur rotatif permet d'abord d'accéder au niveau de menu puis à l'item de menu.
C
Boutons poussoirs
Les boutons poussoirs permettent de modifier la valeur d'un item de menu. Utiliser le bouton
ROUGE (+) pour augmenter une valeur ou le bouton BLEU (–) pour diminuer une valeur. Si la
valeur est acceptée, deux points apparaissent sur la gauche de l'écran. Pour des applications
spécifiques, appuyer sur les deux boutons simultanément.
7ML19985XS81
Type:
Ser.:
Date:
Rev.:
plot de mise à la masse
avec le réservoir/la cuve
Une encoche sur le commutateur rotatif permet de voir la position
actuelle. Les positions défilent dans le sens des aiguilles d'une montre
et par ordre croissant : 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E et F.
Ensuite, le commutateur passe de F à 0.
Le commutateur peut tourner dans les deux sens. Lorsqu'on change le
commutateur de position, le nouveau menu est affiché pendant
1 seconde, suivi des données correspondantes à la position.
Certains menus contiennent plusieurs données par item : dans ce cas
les deux valeurs s'affichent alternativement, par exemple Valeur
PV / Etat d'erreur.
Pointek CLS500 – MISE EN SERVICE RAPIDE
LCD
Tampering voids warranty
étiquette (de
protection)
transistor
(polarité
indifférente)
connexion à
la boucle
(polarité
indifférente)
Page FR-7
