Ajuste del disco tirahilos

20 Ajuste del disco tirahilos
Ajuste correcto
El disco tirahilos (2) debe quedar a una altura de 4 mm por encima
de la chapa de soporte (1) cuando la máquina está bloqueada en la
posición B (punto muerto superior).

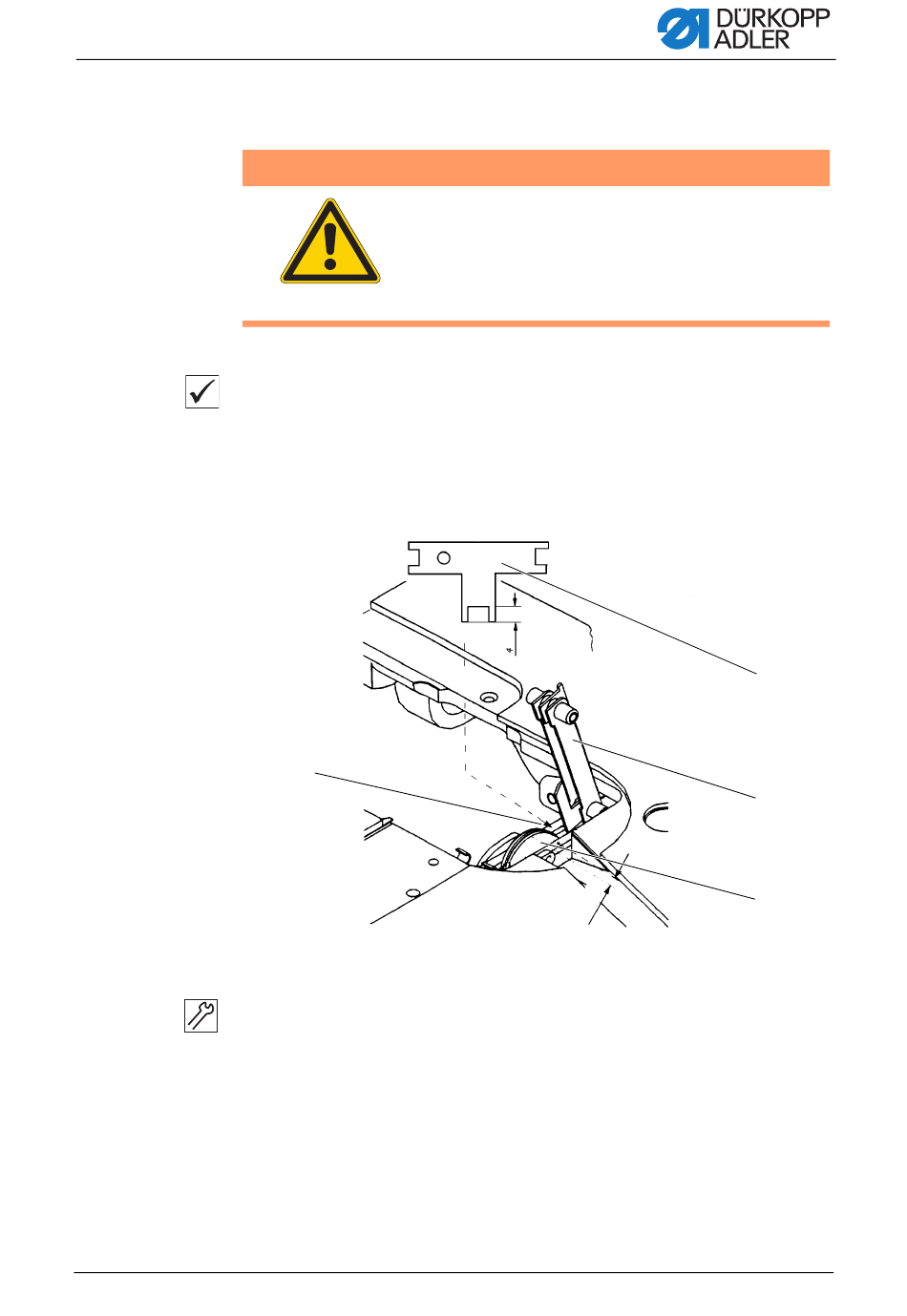

Fig. 104: Ajuste del disco tirahilos (1)
(1) - Chapa de soporte
(2) - Disco tirahilos
El disco tirahilos se ajusta como se indica a continuación:
1. Abra las tapas de la lanzadera ( p. 29).
2. Levante el pisador de hilo de la lanzadera (3) de su enganche.
3. Afloje los tornillos del disco tirahilos (2).
4. Bloquee la máquina en la posición B ( p. 16).
5. Gire el disco tirahilos (2) en consecuencia.
Instrucciones de servicio 550-12-33/-34 - 00.0 - 03/2018
ADVERTENCIA
Peligro de lesiones
Pueden producirse aplastamientos, cortes o
pinchazos.
Solo ajuste el disco tirahilos cuando la máquina
esté apagada.
①
Establezca la cantidad correcta con el calibre (4).
(3) - Pisador del hilo de la lanzadera

(4) - Calibre (calibre 7,
④
③
②
p. 14)
