Cambio De Las Garras De Sujeción En El Plato; Modificación Del Avance Y Del Paso Del Filete - Optium D 140x250 Vario Manual Del Usuario

Manejo
4.8.1 Cambio de las garras de sujeción en el plato
Las garras de sujeción y el plato de tres gar-
ras se hallan provistos de números. Coloque
las garras de sujeción en el plato de tres gar-
ras en la posición y orden correcto.
Tras el cambio, gire completamente las gar-
ras de sujeción para controlar si se han colo-
cado correctamente.
4.9 Modificación del avance y del paso del filete
Para poder modificar el avance o un paso de
filete métrico determinado deben cambiarse
las ruedas de cambio según la tabla.
La tabla también se encuentra en la parte
interior de la tapa protectora del cabezal.
26 de Juli de 2005 Versión 1.4 D140 x 250 Vario
quantum
M A S C H I N E N - G E R M A N Y
2
1
3

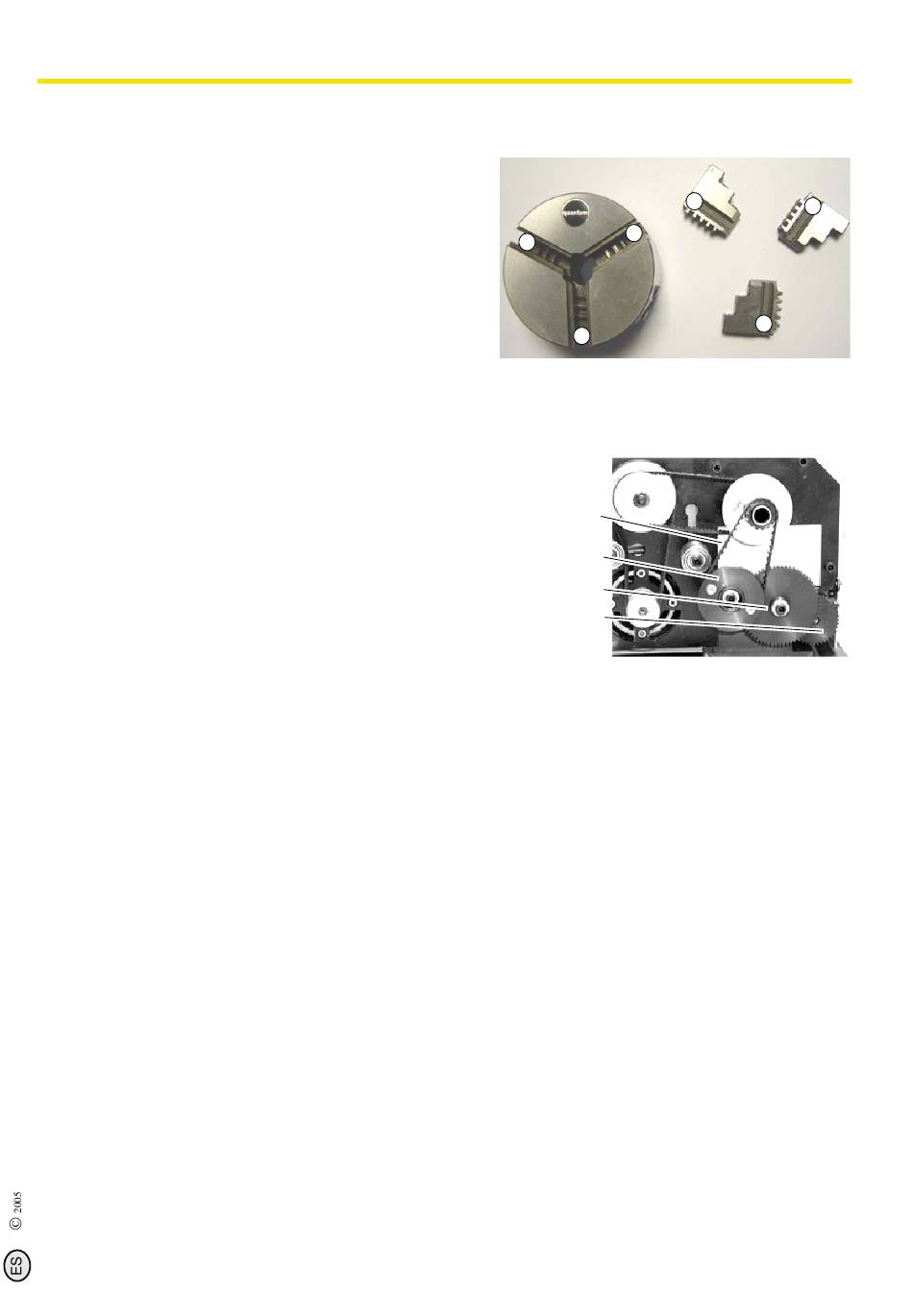

Fig.4-8: Plato de tres garras / garras de
sujeción
Correa dentada
Rda. cambio "Z1"
Rda. cambio "Z3"
Rda. cambio "L"
Fig.4-9: Cabezal
1
2
3
Torno Página 17
