13. Coloque el casquillo tensor en el eje para
retener todas las piezas.
Mantenimiento de las
ruedas giratorias y los
cojinetes
Intervalo de mantenimiento: Cada 800 horas
1. Retire la contratuerca del perno que sujeta el
ensamble de la rueda giratoria entre la horquilla
(Figura 75) o el brazo de pivote
1. Perno de la rueda giratoria 3. Cojinete
2. Horquilla de la rueda
giratoria
1. Rueda giratoria
2. Brazo de pivote de la
rueda giratoria
2. Sujete la rueda giratoria y retire el perno de la
horquilla o del brazo de pivote.
(Figura

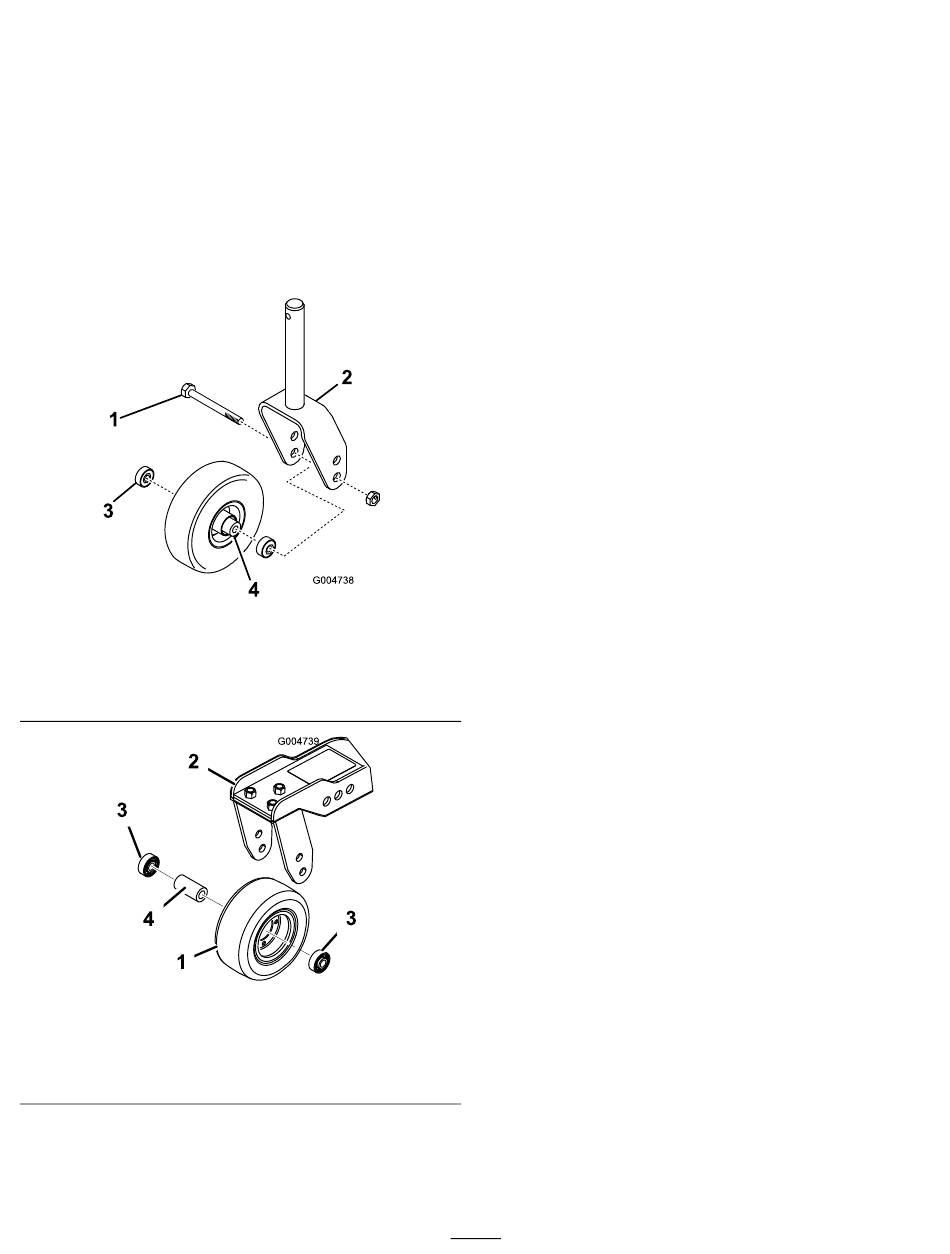

Figura 75
4. Suplemento del cojinete
Figura 76
3. Cojinete
4. Suplemento del cojinete
3. Retire el cojinete de la rueda y deje que se
caiga el suplemento del cojinete
Figura
4. Retire el cojinete del otro lado de la rueda.
5. Compruebe los cojinetes, el suplemento
y el interior de la rueda por si estuvieran
desgastados.
Nota:
6. Para ensamblar la rueda giratoria, coloque el
cojinete en el cubo de la rueda.
Nota:
76).
anillo de rodadura exterior de los mismos.
7. Deslice el suplemento del cojinete en el cubo
de la rueda.
8. Coloque el otro cojinete en la parte abierta del
cubo de la rueda para fijar el suplemento dentro
del cubo.
9. Instale el conjunto de la rueda giratoria entre la
horquilla y fíjelo con el perno y la contratuerca.
g004738
g004739
61
76).
Sustituya cualquier pieza dañada.
Al instalar los cojinetes, empuje en el
(Figura 75 y
