DK-S-32
Fig.18
Fig.19
Fig.20
MONTERING AF
KLIPPEENHEDER PÅ
MASKINEN
FORBEREDELSER
l
Pak klippeenhederne ud og læg dem rundt om
traktoren, nær monteringspunkterne.
l
På hver klippeenhed smører man indersiden af
huset, hvor hydraulikmotoren sluttes til.
l
Find de fem runde koblingsanordninger, der
fulgte løst med traktoren.

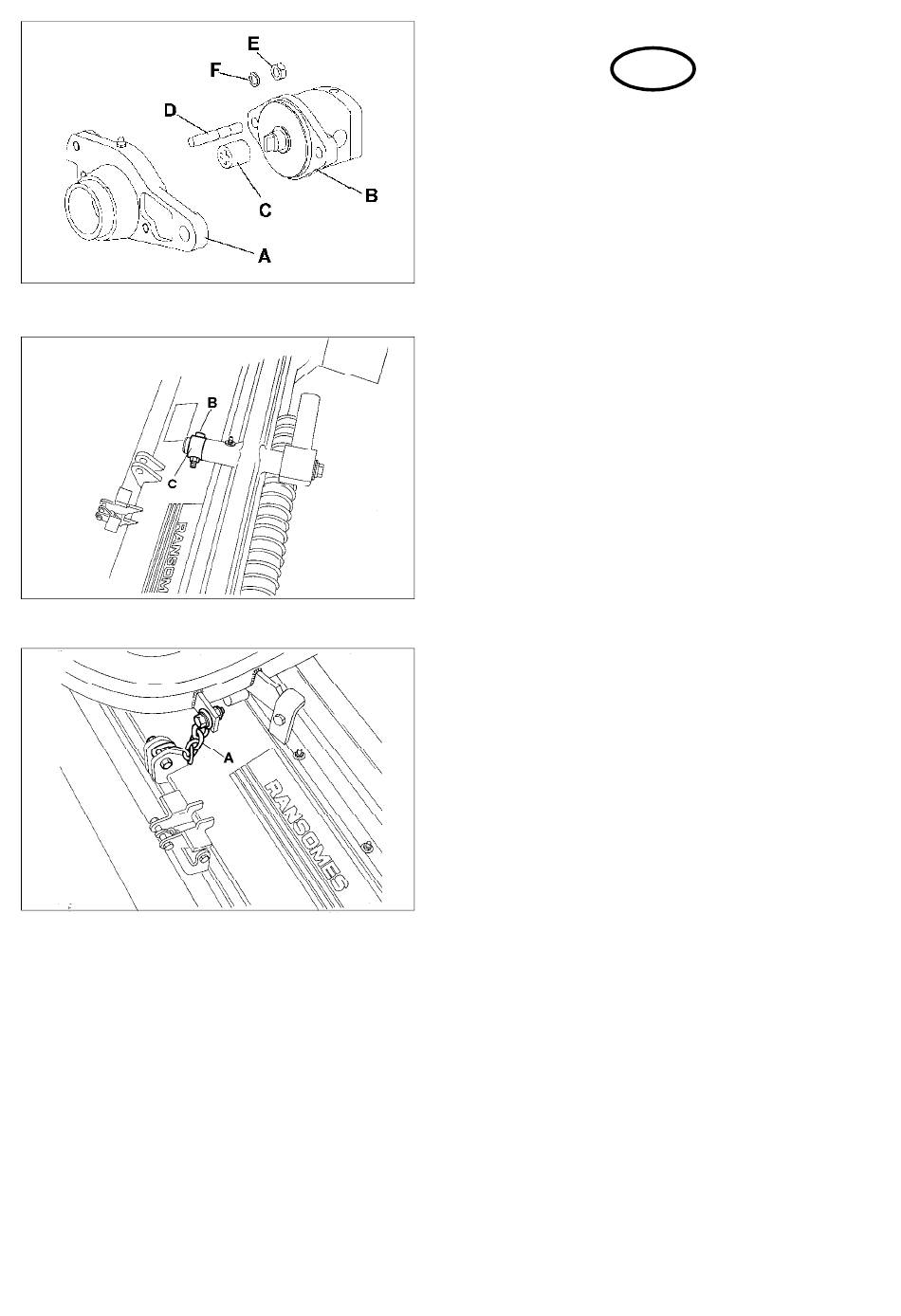

MONTERING AF KLIPPEENHEDERNE
1.
Smør koblingsanordning C, fig.14 med
halvflydende fedt og sæt den (den ene eller
den anden side af koblingsanordningen) i
motorens tilslutningshus A, fig. 14. Tryk
koblingsanordningen på fligen bag på
klippecylinderen. BEMÆRK: Hulninger i
koblingsanordningen tillader kun påsætning een
vej.
2.
Smør yderligere fedt på den monterede
koblingsanordning, indtil hulningen er omkring
halvt fuld.
3.
Placer fligen på hydraulikmotor B's aksel,
fig.14, så den står nogenlunde vinkelret på
fligen på klippecylinderen (små justeringer
foretages ved at dreje vinden lidt). Juster, så
motoren sidder tæt til klippeenhedens flange,
og fastgør motoren med tap D, fig. 14,
møttrikerne E, fig.14, og fjederskiven Fig.14
4.
Tag drejeakslen ud af traktorens
klippeenhedsarm ved at fjerne endebolt B
Fig.15.
5.
Tag holderkrave C Fig.15 af drejeakslen.
6.
Sæt drejeakslen ind i klippeenhedens gaffel og
fastgør ved at sætte holderkrave C Fig.15 på
igen.
7.
Sæt drejeakslen i traktorarmen igen og fastgør
med bolt B Fig.15.
8.
Fastgør kæde A Fig.16 på klippeenheden med
stift og split.
Når klippeenhederne er monteret, justerer man og
indstiller klippehøjden som anvist i den særlige
håndbog for klippeenheder.
DK
