Teslimat kapsamı
Teslimat kapsamı

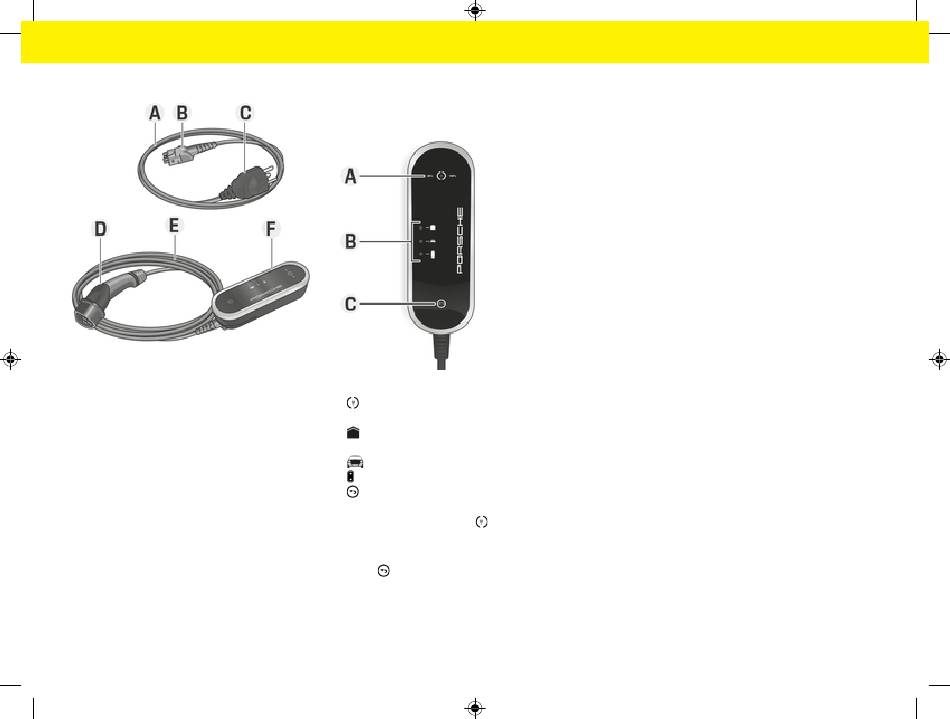

Çizim 41 Şarj cihazına genel bakış
Besleme kablosu (kontrol ünitesinden çıkarılabilir)
A
Kontrol ünitesi üzerindeki besleme kablosu bağlan-
B
tısı fişi.
Şebeke bağlantısı için elektrik fişi
C
Araç fişi (araç için konektör fişi)
D
Araç kablosu (kontrol ünitesine kalıcı şekilde takı-
E
lır)
Kontrol ünitesi
F
118
Genel bakış
Şarj kontrol ünitesi
Çizim 42 Kontrol ünitesi
Gösterge lambalı açma/kapama düğmesi ve ek
A
şarj akımı sınırlama fonksiyonu
Güç kaynağı/evsel şebeke bağlantısı gösterge
B
lambası
Araç gösterge lambası
Kontrol ünitesi gösterge lambası
Gösterge lambalı sıfırlama düğmesi
C
Kontrol ünitesinin çalışma durumu ve şarj akımı sınır-
lama, açma/kapama düğmesi kullanılarak ayarla-
nabilir.
Kalan akım tespit edilirse, kontrol ünitesi, sıfırlama
düğmesi ile sıfırlanabilir.
Gösterge lambaları – (Çizim 42) farklı renklerde
A C
yanarak ve yanıp sönerek kontrol ünitesinin çalışma
durumunu, şarj akımı sınırlamanın ayarlanmış ve arıza
mevcut olup olmadığını gösterir.
g 128. sayfadaki "Kontrol ünitesi durum göstergeleri
ve hata mesajları" bölümüne bakın.
