3.6.2 Tubos verticales (tubos tranquilizadores y cámaras de bypass)
Utilice un tubo vertical si:
• En el tanque hay espuma altamente conductiva.
• El líquido está muy turbulento o agitado.
• Hay demasiados objetos en el tanque.
• El equipo está midiendo un líquido (sector petroquímico) en un tanque con techo flotante.
• El equipo se instala en un tanque cilíndrico horizontal (véase el final de esta sección)

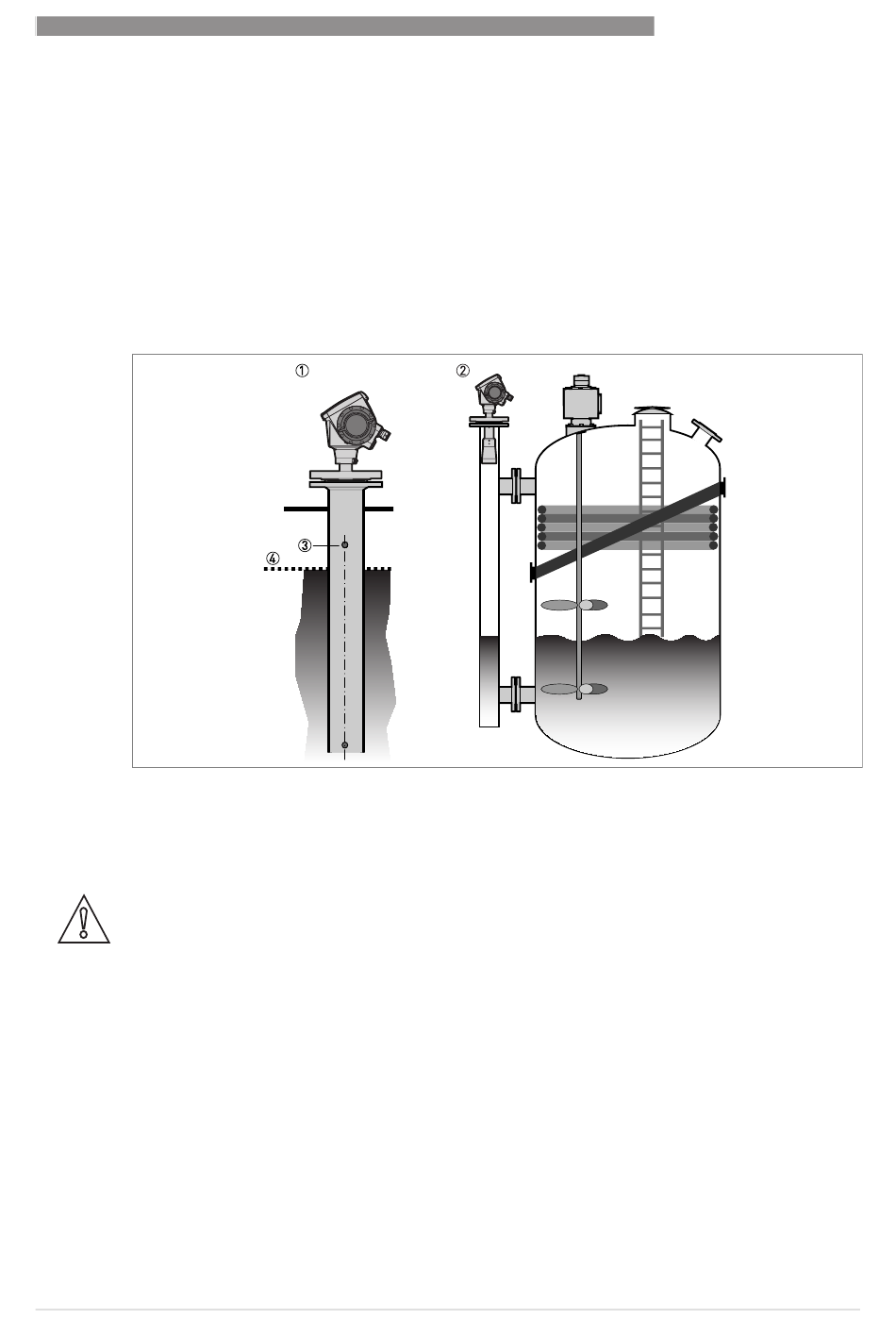

Figura 3-9: Recomendaciones de instalación para tubos verticales (tubos tranquilizadores y cámaras de bypass)
1 Solución mediante tubo tranquilizador
2 Solución mediante cámara de bypass
3 Orificio de circulación de aire
4 Nivel de líquido
PRECAUCIÓN!
¡
Requisitos de instalación
El tubo vertical debe ser eléctricamente conductivo.
•
El diámetro interior del tubo vertical debe ser, como máximo, 5 mm / 0,2
•
diámetro de la antena (para un líquido con constante dieléctrica alta).
El tubo vertical debe ser recto. No debe haber cambios repentinos en el diámetro interior
•
superiores a 1 mm / 0,04
El tubo vertical debe estar en posición vertical.
•
Rugosidad recomendada de la superficie: <
•
Solamente para los tubos tranquilizadores: el fondo del tubo tranquilizador debe estar
•
abierto.
Asegúrese de que no hay depósitos en el fondo del tubo vertical.
•
Asegúrese de que hay líquido en el tubo vertical.
•
