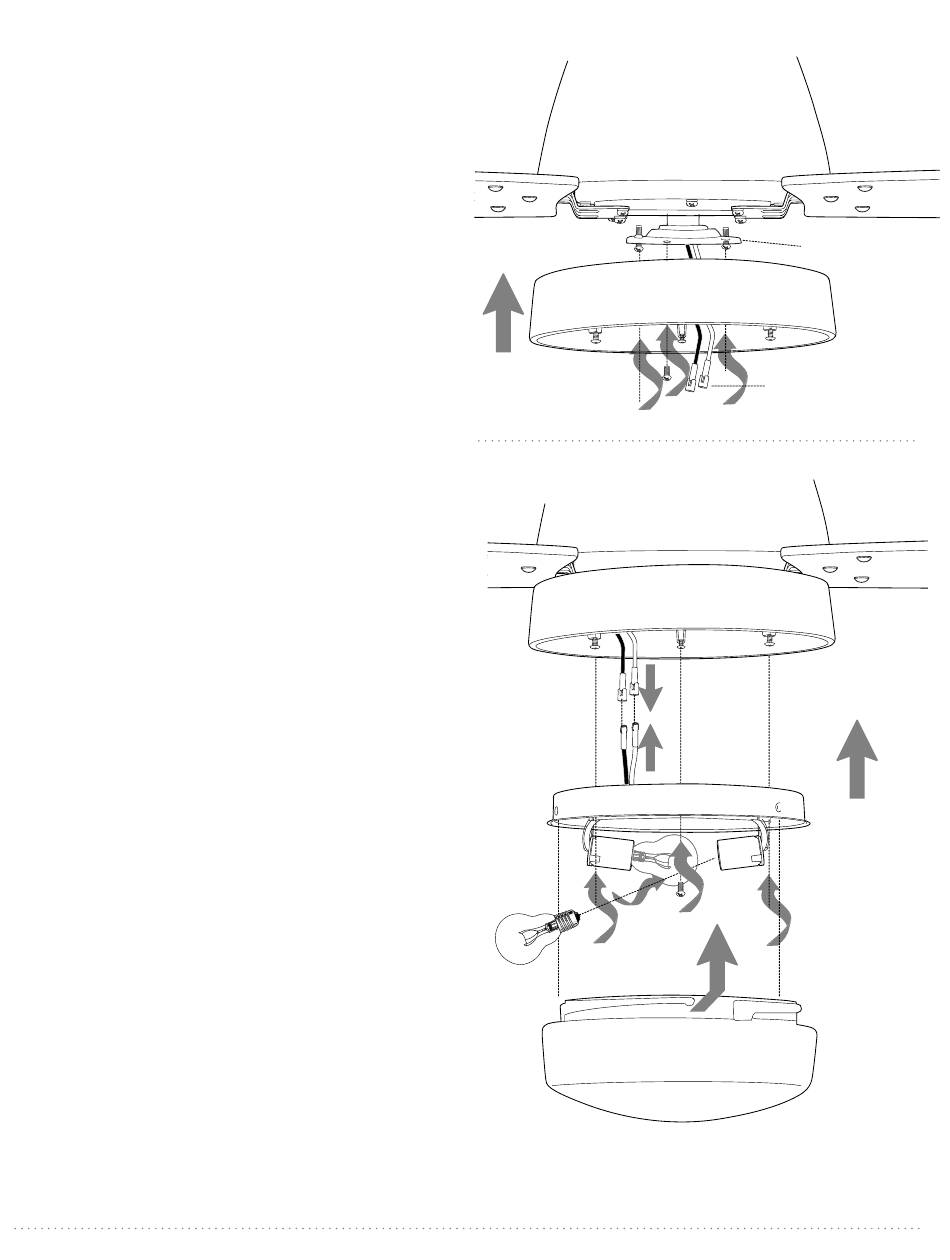

9. Instalación del juego de luz.
Quitar 1 tornillo de la placa del motor en el lado
inferior del motor y aflojar los otros 2 tornillos.
Alinear los agujeros con ranura en el centro de
la placa de conexión con los tornillos aflojados
en la placa del motor, dejando que las
conexiones tipo "molex" del bastidor del motor
pasen por el agujero de en medio de la placa
de conexión. Girar la placa de conexión para
cerrarla. Volver a introducir el tornillo que
apenas se quitó y apretar los 3 tornillos con
destornillador de estrella Phillips.
Quitar 1 tornillo del poste que se encuentra en
la parte inferior de la placa de conexión y
parcialmente aflojar los otros 3 tornillos.
Conectar el cable BLANCO del conectador para
el juego de luz al cable BLANCO del bastidor
del motor. Conectar el cable NEGRO del
conectador para el juego de luz al cable
NEGRO del bastidor del motor. Asegurarse de
que las conexiones tipo "molex" se cierren bien
con un clic.
Alinear los agujeros con ranura en el
conectador para el juego de luz con los
tornillos aflojados en la placa de conexión.
Girar el conectador para el juego de luz para
cerrarlo. Volver a introducir el tornillo que se
quitó anteriormente y apretar bien los 4
tornillos.
Instalar 2 bombillas de base candelabro de 60
vatios máx. (incluidas).
Importante: Cuando necesite reemplazar las
bombillas, favor de dejar que se enfríen la(s)
bombilla(s) y la pantalla de vidrio antes de
tocarlas.
Alinear las ranuras en la pantalla de vidrio con
los nódulos dentro del conectador para el
juego de luz y empujar la pantalla de vidrio
delicadamente hacia arriba. Girar la pantalla de
vidrio hacia la DERECHA (en sentido de las
agujas del reloj) hasta que se quede encajada.
Con MUCHO CUIDADO jale hacia abajo en la
pantalla de vidrio para asegurarse de que se
quedó bien sujetada.
placa de
conexión
bastidor del motor
conexiones
tipo "molex"
bombilla
página 8
bastidor del motor
placa del motor
conexiones
tipo "molex"
TRANSMITTER
(front)
conectador para
el juego de luz
pantalla
de vidrio
aspa
aspa
