INSTRUCTIONS D'ASSEMBLAGE

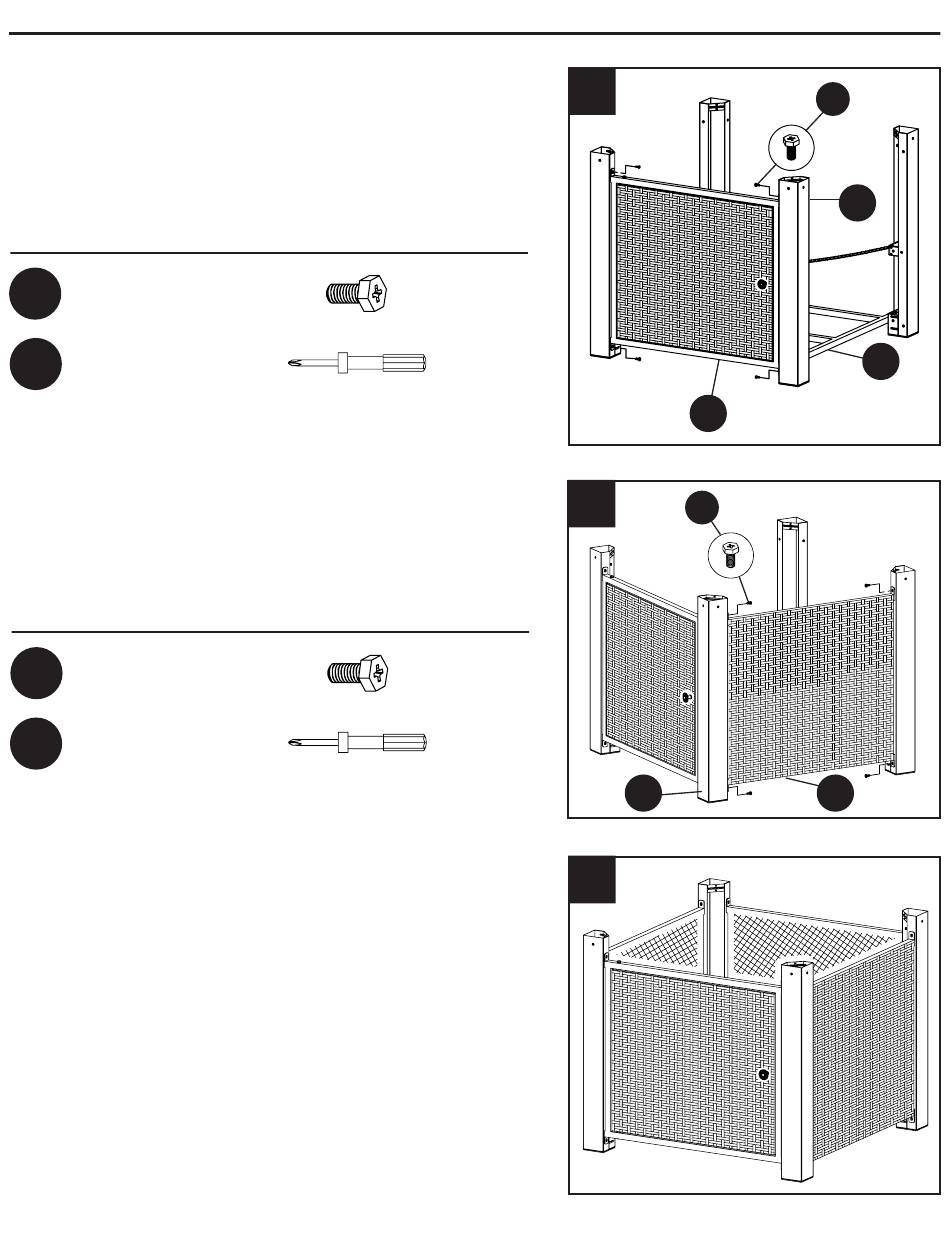

7. Installation de la porte (L)
Placez la porte (L) entre les deux poteaux (F) situés
du même côté que l'ouverture de la bouteille, de sorte
que le bouton se trouve à droite. Fixez la porte (L) aux
poteaux (F) à l'aide de quatre boulons M6 x 12 mm
(AA). Serrez avec le tournevis (II).
Matériel utilisé
AA
Boulon M6 x 12 mm
Tournevis cruciforme
II
8. Installation des panneaux latéraux (G)
8-1. Fixez les trois panneaux latéraux (G) aux poteaux
(F) à l'aide de douze boulons M6 x 12 mm (AA). Serrez
avec le tournevis (II).
Matériel utilisé
AA
Boulon M6 x 12 mm
Tournevis cruciforme
II
8-2. Après l'assemblage, la base devrait ressembler au
dessin de la figure 8-2.
7
x 4
8-1
x 12
F
8-2
66
AA
F
L
AA
G
I
