Indicaciones de uso

5.1 Protección contra sobrecorriente
5.2 Puntos de conexión
5.2.1

Diagrama de cableado

Proteja los componentes contra sobrecorriente:
● Instale fusibles en la conexión de red
● Dimensione los fusibles según se indica bajo "Fusible de la conexión de
red (UL)" (ver datos técnicos)
Componente de potencia = HCS02
Los componentes sombreados en gris son siempre necesa‐
rios.
1) No hace falta una fuente de alimentación de 24 V si se usan
aparatos que incorporen alimentación de tensión de 24 V
(HCS02.1E- o HCS03.1E-...-NNNV con unidad de control
CSB01.1N-FU)

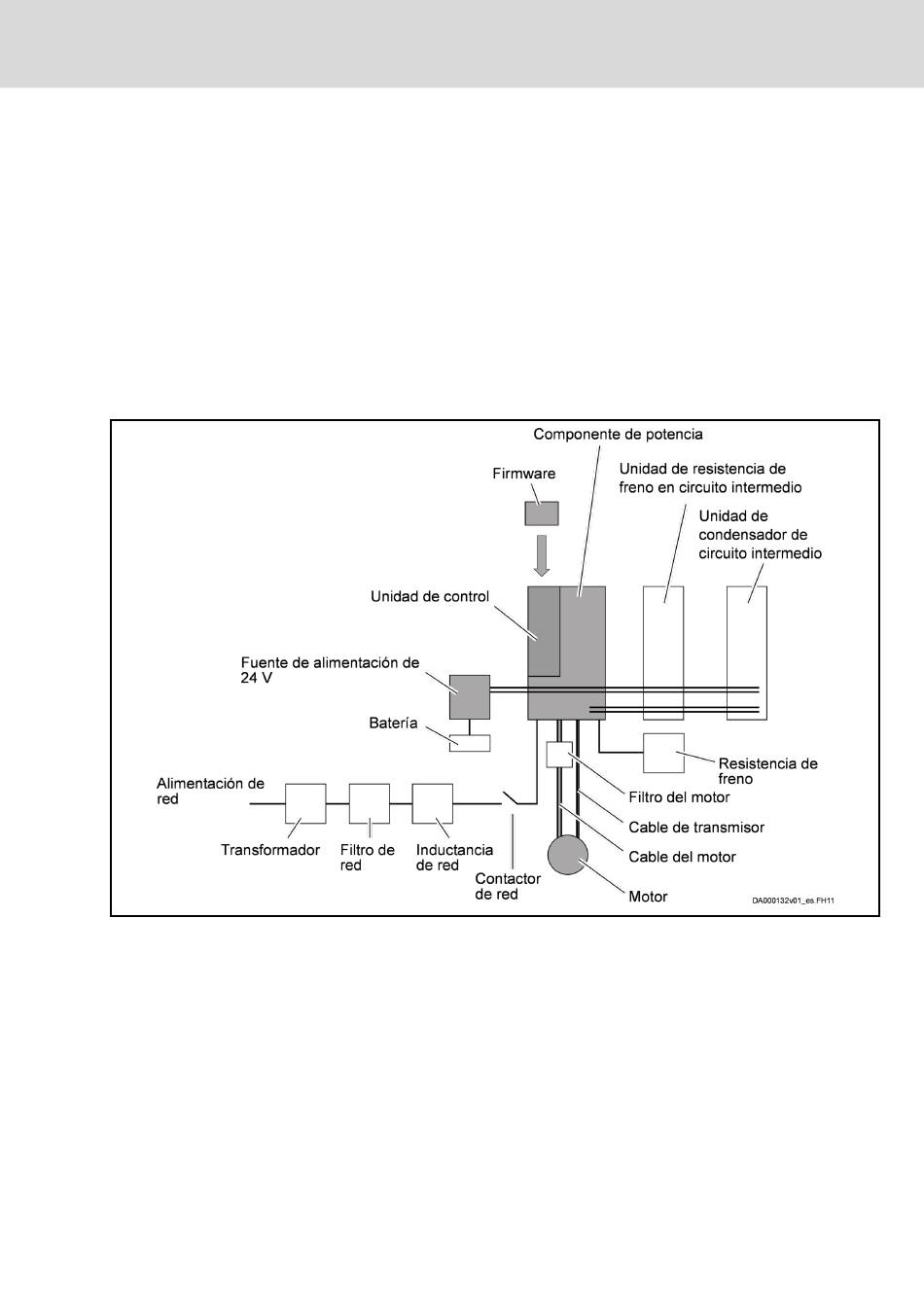

Fig. 5-1: Sistema de accionamiento Rexroth IndraDrive C
