38

Tarjetas del sistema

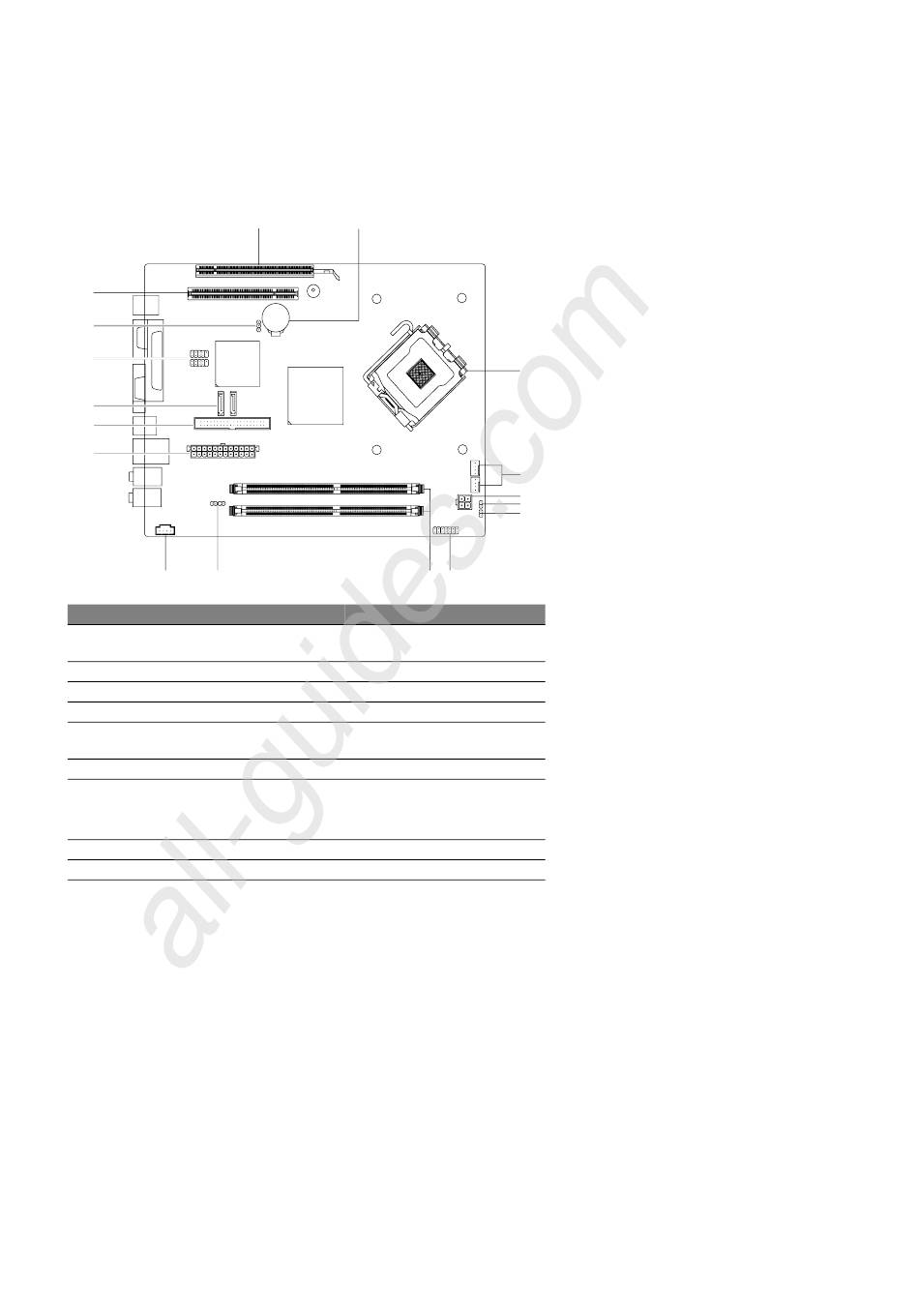

Esquema de la placa base

Una vez abierto el ordenador, podrá acceder a la placa base. Consulte
la sección siguiente para ver un esquema de la placa base
correspondiente a su modelo de la serie Veriton.
7
14
5
11
16
17
8 9
No. Componente
1 Dos ranuras de memoria
3 Ranura CPU
5 Conectores USB
7 Conector PCI
9 Conector de audio S/PDIF
11 2 conectores serial ATA-IDE
13 Conector de potencia ATX 12V
15 Batería de litio
17 Conector de la corriente principal
All manuals and user guides at all-guides.com
4 Actualización del ordenador
6 15
1
No. Componente
2 Conectores de ventilador de
CPU
4 Conector de intrusión de chasis
6 Conector PCI Express x 16
8 Conector de CD de audio
10 Conector del botón de
reseteado de hardware
12 Conector frontal LED
14 Clear CMOS jumper
Jumper 1-2 — normal
Jumper 3-4 — clear CMOS
16 Conector ATA IDE paralelo
3
2
13
4
10
12
