Servizio Della Sezione Fluido - WAGNER HEAVYCOAT HC730 GAS Instrucciones De Uso

HeavyCoat
7.8

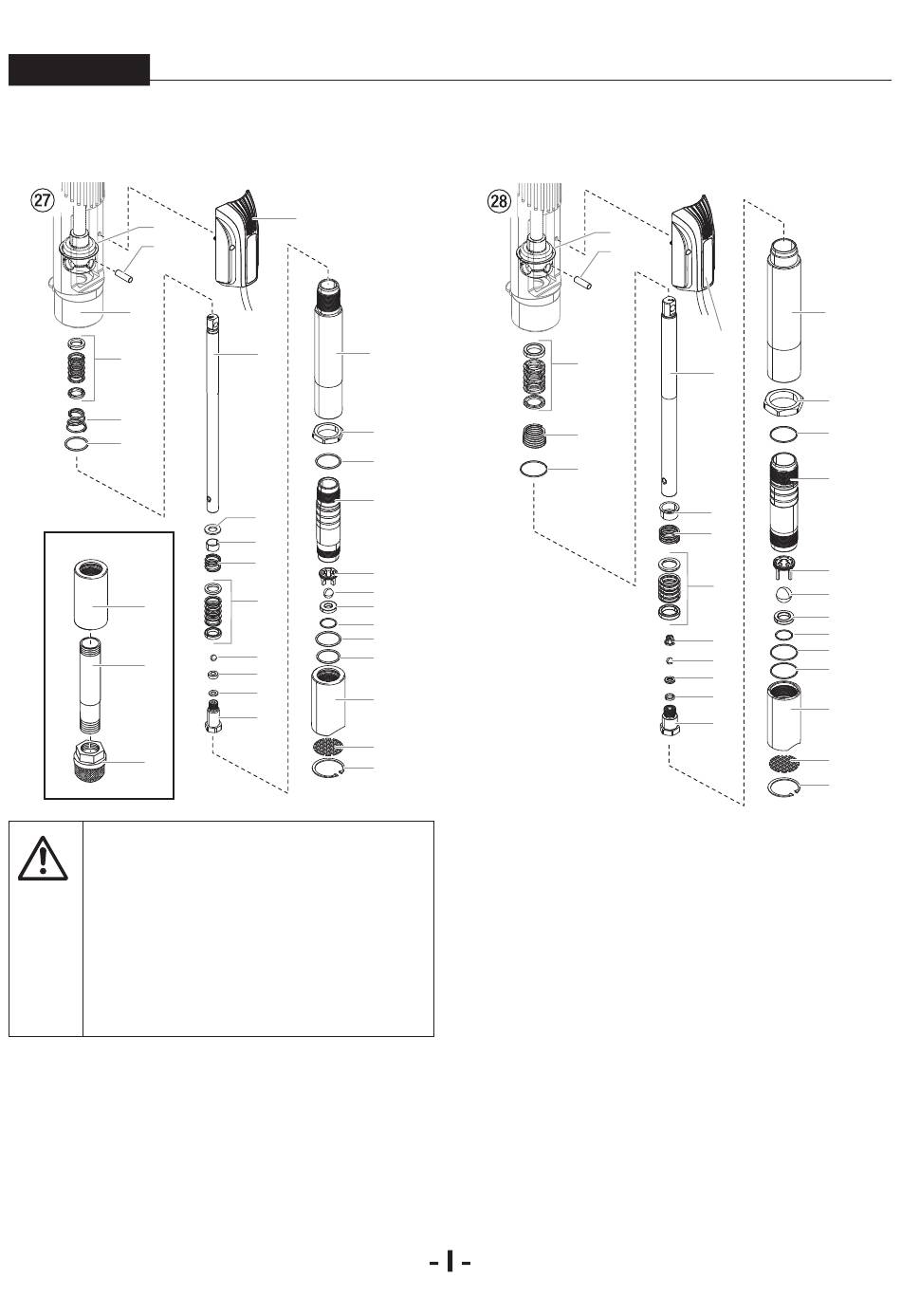

SERVIZIO DELLA SEZIONE FLUIDO

HEAVYCOAT 730
1
2
29
4a
5
3
730
23
26
27
L'utilizzo di ricambi per il servizio non di fabbricazione
Wagner potrebbe rendere nulla la garanzia. Richiedere
parti originali Wagner per ottenere il miglior servizio.
Attenzione
Questa pompa dovrebbe ricevere un servizio di
routine dopo circa 1.000 ore d'utilizzo. Il servizio dovrà
essere anticipato quando si verificassero perdite dalla
guarnitura superiore oppure se la pompa accelerasse
i colpi in una corsa o nell'altra. Si raccomanda l'utilizzo
di Wagner EasyGlide (P/N 0508619) come lubrificante
della guarnitura superiore. Non sostituire il lubrificante
della guarnitura superiore con olio, acqua o solvente.
SMONTAGGIO DELLA SEZIONE FLUIDO
1.
Utilizzando una chiave esagonale, allentare le viti imperdibili
che fissano l'assemblaggio della scheda dei circuiti stampati (fig.
27, pos. 30) al cilindro del motore idraulico. Dopo essere stata
rimossa, la scheda potrà essere appesa utilizzando il cavo.
2.
Far scorrere l'anello di tenuta (1) verso l'alto con un cacciavite
piccolo, quindi spingere fuori il perno di connessione (2).
3.
HeavyCoat 730 - Rimuovere il tubo a sifone (26).
30
6 14
15
31
16
8
7
9
17
18
4b
19
20
21
10
22
11
12
23
13
24
25
HEAVYCOAT 750 / HEAVYCOAT 770
1
2
4a
5
3
4.
Girare in senso antiorario il dado di rimozione della sezione del
liquido (15) in modo che questa poggi sul fondo del cilindro (16)
dalla parte delle filettature.
5.
Posizionare una chiave sulle superfici piane del dado di rimozione
della sezione (15). Girare la chiave in senso antiorario per allentare
l'intera sezione del fluido.
6.
Tirare delicatamente verso il basso la sezione del fluido in modo
da staccarla dal motore idraulico.
7.
Per eseguire interventi sulla sezione del fluido, stabilizzarla
fissando le superfici piane del dado di rimozione della sezione
stessa (15) in una morsa.
8.
Svitare il vano della valvola di fondo (23) utilizzando una chiave
a nastro.
9.
Smontare la molla della guarnitura superiore (5), ed il set di
guarnitura superiore (4a) dal blocco motore/pompa.
10.
Posizionare una chiave sulle superfici piane della parte superiore
dell'asta di spostamento (6). Avvalendosi di una seconda chiave,
allentare e rimuovere il vano della valvola di uscita (13) dall'asta
di spostamento (6).
11.
Rimuovere la rondella di tenuta (12), la sede della valvola di
uscita (11), la sfera della valvola di uscita (10), la gabbia della
MANUTENZIONE
14
30
6
15
31
16
8
9
17
4b
18
19
20
28
21
10
22
11
12
23
13
24
25
