5.2.3 Conexión de cables de señal internos
Conexión de cables de señal entre el módulo de control de potencia y los
módulos de expansión de la batería

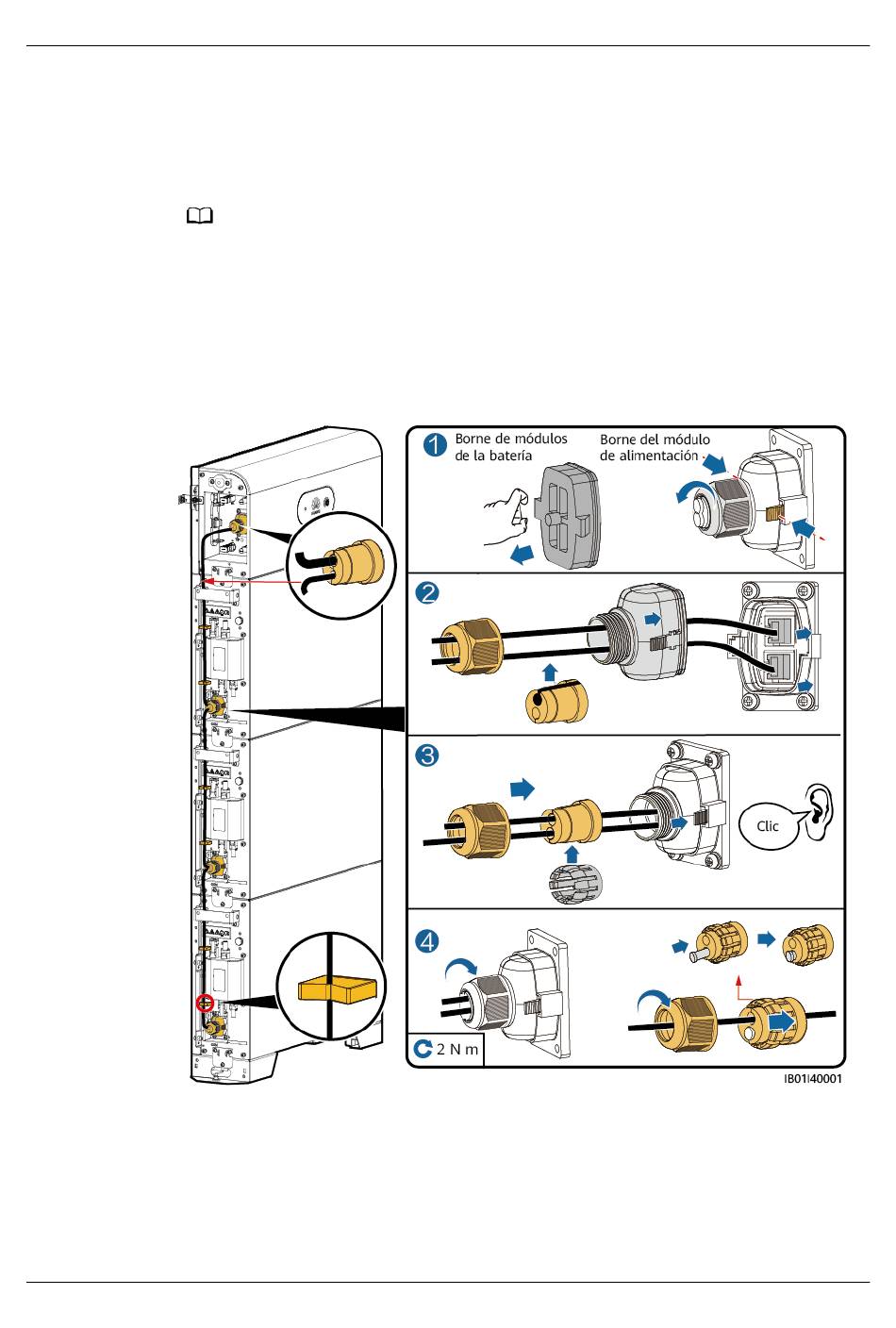

Figura 5-4 Ajuste con clips
Edición 08 (2022-03-01)
NO T A
l El protector del borne de comunicaciones entregado con el dispositivo se puede ajustar usando clips
o tornillos en función del diagrama real.
l Conecte los bornes de comunicaciones del módulo de control de potencia y los módulos
deexpansión de la batería en secuencia y asegúrelos con abrazaderas para cables. Instale cables de
señal con un diámetro de 5 mm y boquillas de goma como se describe en esta sección. No utilice
cables de señal con un diámetro de 7 mm.
