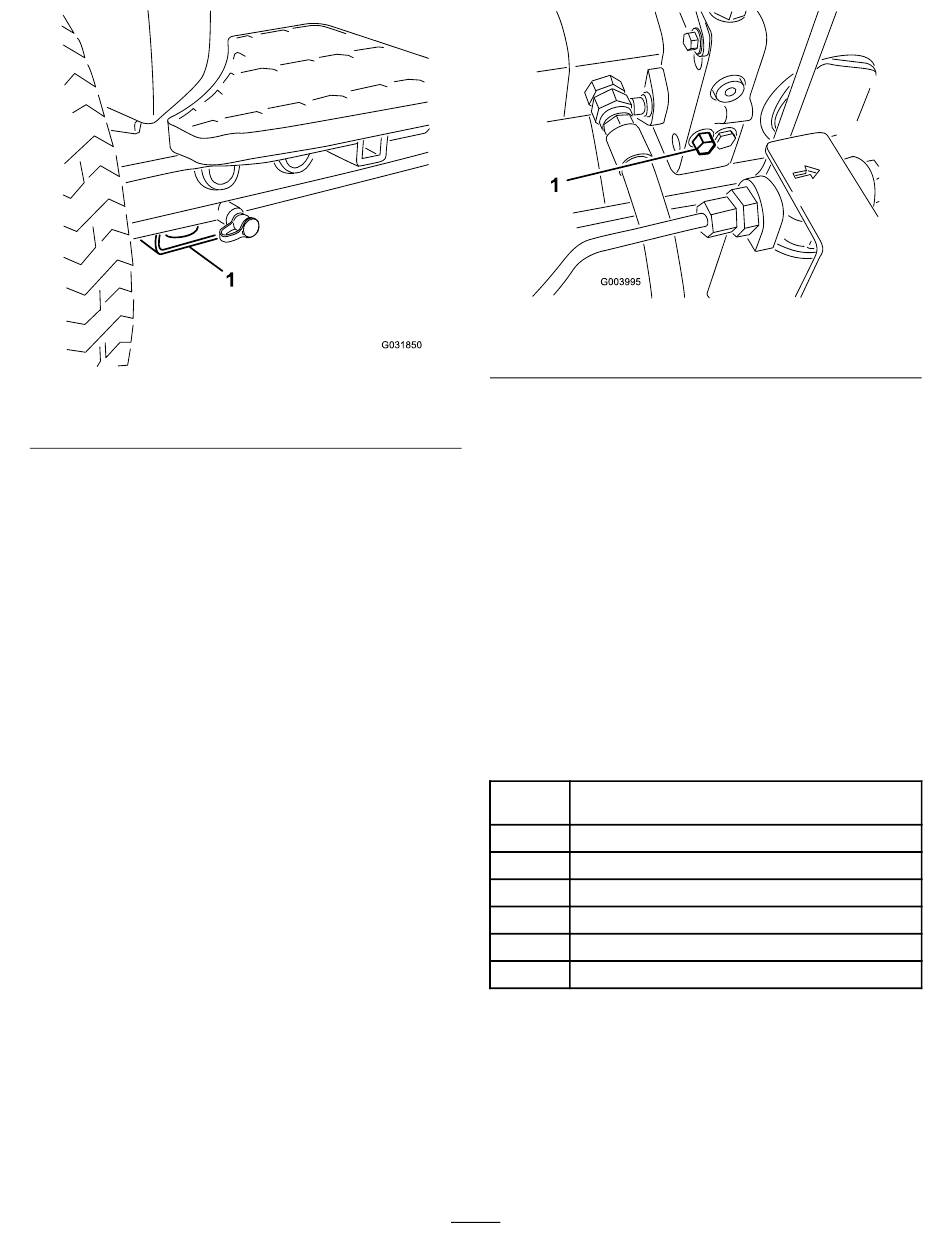

Figura 71
1. Punto de apoyo delantero
•
Trasero – tubo de eje rectangular del eje trasero.
Cómo empujar o remolcar
la máquina
En una emergencia, la máquina puede desplazarse
accionando la válvula de desvío de la bomba
hidráulica de desplazamiento variable y empujando o
remolcando la máquina.

Importante:

No empuje ni remolque la máquina
a más de 3–4.8 km/h (2–3 mph) porque puede
dañarse la sistema de transmisión. La válvula
de desvío debe estar abierta antes de empujar o
remolcar la máquina.
1. Gire el perno de la válvula de desvío una vuelta
y media para abrirla y dejar pasar el aceite
internamente (Figura
Nota:
La válvula de desvío está situada en el
lado izquierdo del conjunto hidrostático. Cuando
se desvía el fluido, es posible mover la máquina
lentamente sin dañar la transmisión.
72).
1. Perno de la válvula de desvío
g031850
2. Cierre la válvula de desvío antes de arrancar
el motor. No obstante, no utilice una fuerza de
más de 7-11 N·m (5-8 pies-libra) para cerrar la
válvula.
Importante:
motor con la válvula de desvío abierta, se
recalentará la transmisión.
Funciones de los
solenoides de las válvulas
hidráulicas
Utilice la lista siguiente para identificar y describir las
diferentes funciones de los solenoides del distribuidor
hidráulico. Cada solenoide debe estar energizado
para que se produzca la función.
Sole-
noide
SP2 Circuito de los molinetes delanteros
SP1 Circuito de los molinetes traseros
SVRV Elevar/bajar las unidades de corte
SV1 Elevar/bajar las unidades de corte delanteras
SV3 Elevar/bajar las unidades de corte traseras
SV2 Elevar cualquiera de las unidades de corte
48
Figura 72
Si se hace funcionar el
Función
g003995
