Lubricación; Engrasado De Cojinetes Y Casquillos - Toro Reelmaster 5410-D Manual Del Operador

Importante:
Consulte en el manual del operador del motor y en el Manual del operador de la unidad de
corte los procedimientos adicionales de mantenimiento.
Nota:
Descargue una copia gratuita del esquema eléctrico o hidráulico en
en el enlace Manuales de la página de inicio.
Lubricación
Engrasado de cojinetes y
casquillos
Intervalo de mantenimiento: Cada 50 horas (e
inmediatamente después de cada
lavado).

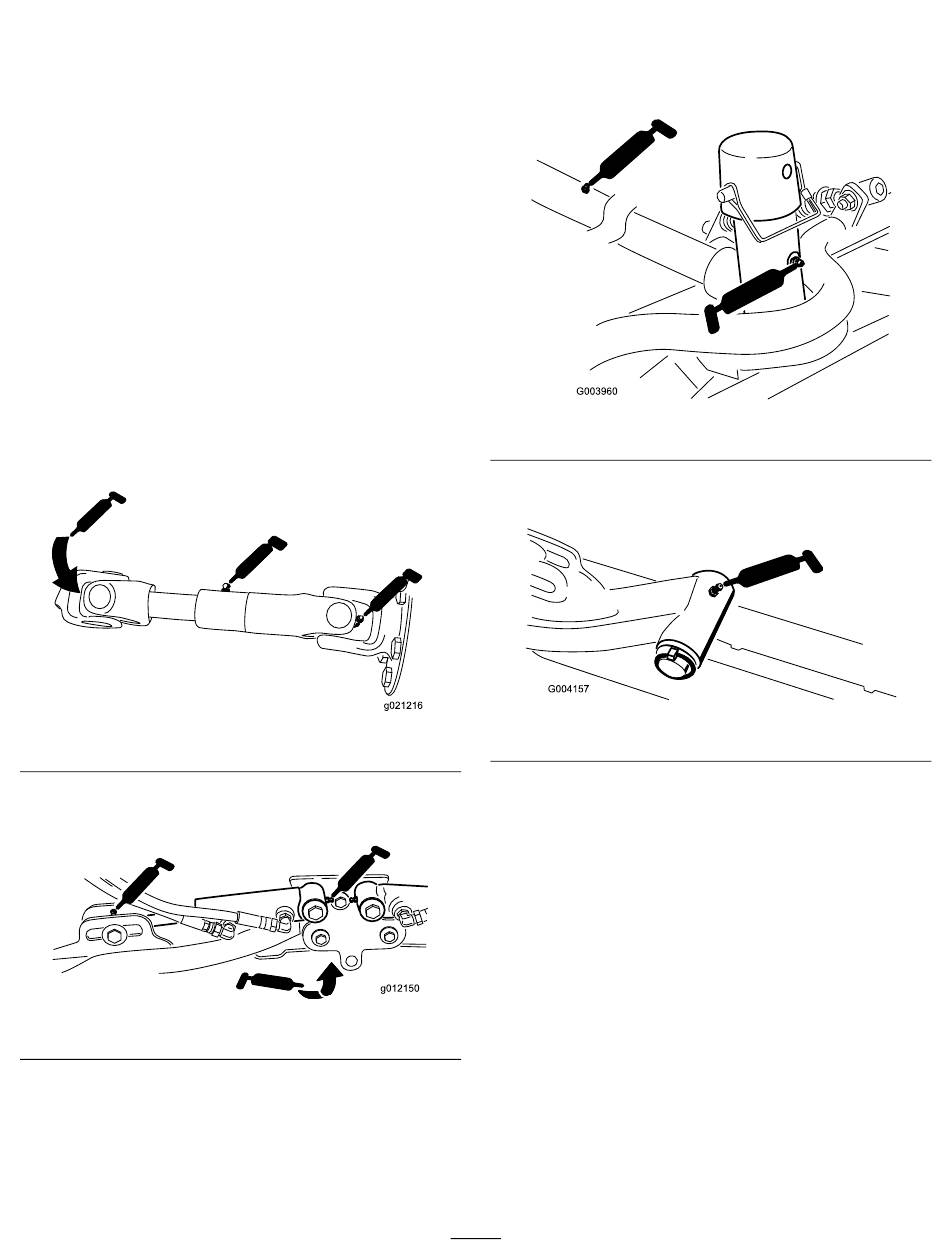

Lubrique los engrasadores de todos los cojinetes y
casquillos con grasa de litio Nº 2.
La ubicación de los engrasadores y las cantidades
necesarias son:
•
Eje de transmisión de la bomba (3)
•
Cilindros del brazo de elevación de la unidad de
corte (2 en cada) (Figura
•
Pivotes del brazo de elevación (1 en cada)
74)
•
Bastidor de tiro y pivote de la unidad de corte (2
en cada) (Figura 75).
(Figura
Figura 73
74)
Figura 74
73)
•
Eje pivotante del brazo de elevación (1 en cada)
(Figura
g021216
•
Tirante del eje trasero (2)
g012150
(Figura
52
www.Toro.com y busque su máquina
Figura 75
76)
Figura 76
(Figura
g003960
g004157
77)
