5.6 Sistemas de transmissão de engrenagens
O sistema de transmissão de engrenagens consiste na engrenagem de
sincronizaç ão da cambota, da árvore de cames, da bomba de injeç ão de
combustí vel e uma bomba de inércia.

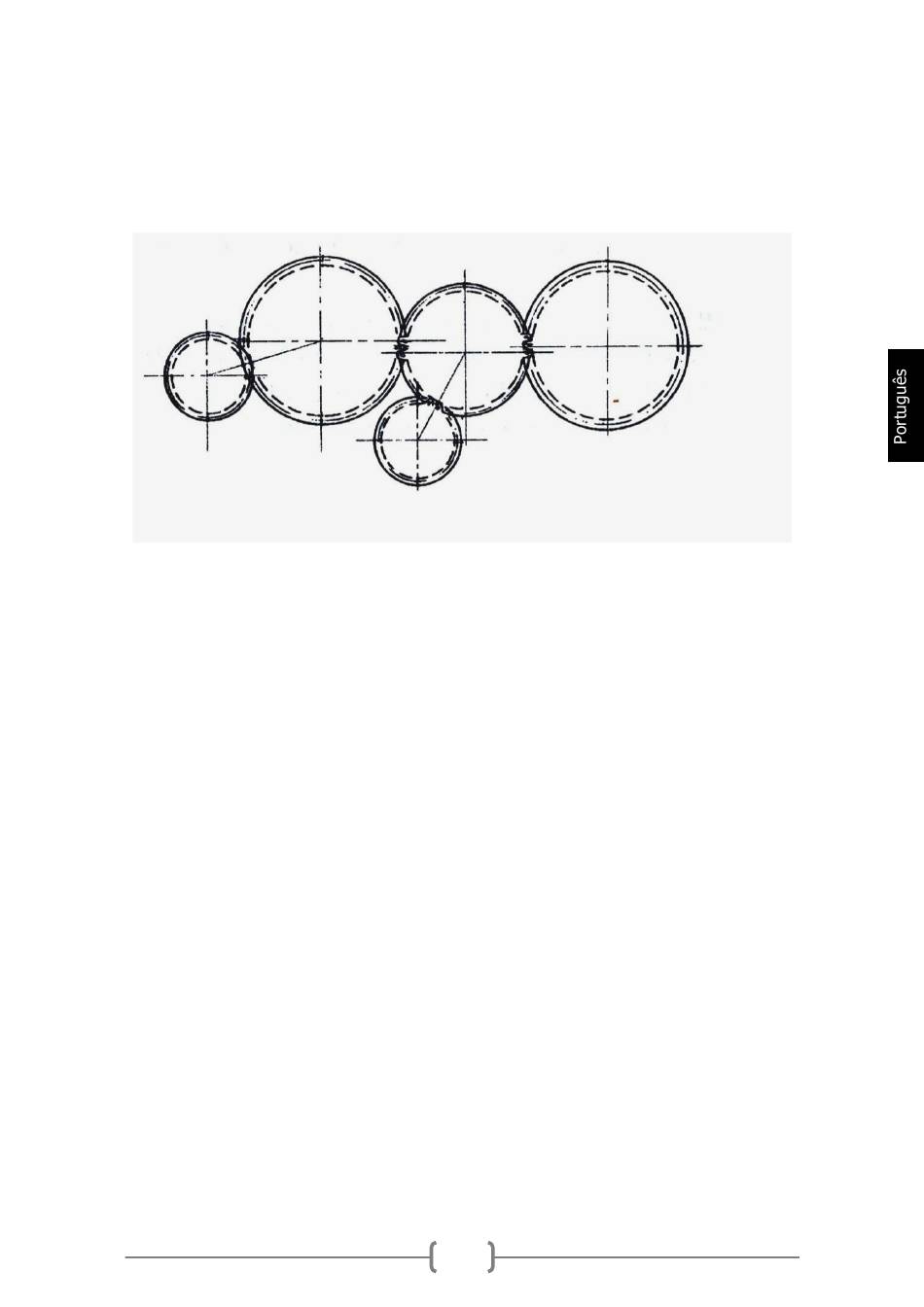

Fig. 9 Sinais de sincronizaç ão das engrenagens do sistema
Cada engrenagem de sincronizaç ão liga-se com outra engrenagem, exceto a
engrenagem para a bomba hidrá ulica. A posiç ão dos dentes nas engrenagens
tem de ser correspondente entre elas, para assegurar o movimento
sincronizado das peç as (ver a figura 9 para saber mais).
Quando instalar a engrenagem da bomba de injeç ão de combustí vel em
separado, o ângulo de avanç o para a alimentaç ão de combustí vel deverá ser
definido primeiro, as restantes engrenagens mencionadas deverão sincronizar-
se de forma correta.
Ferramentas especiais se utilizam para a montagem e desmontagem da
engrenagem da cambota, pois é instalado com 2 parafusos dentados M8 no
raio do volante da engrenagem. A folga de deslocamento utiliza-se para
sincronizar as engrenagens de inércia e do corpo. A engrenagem de
sincronizaç ão da bomba de injeç ão de combustí vel é instalada num ângulo de
avanç o para a alimentaç ão de combustí vel, que se fixa na árvore de cames.
Apenas retirando os pernos M8x35 poderemos tirar a engrenagem da bomba
de injeç ão de combustí vel.
