LOCALE D'INSTALLAZIONE
DELLA CALDAIA
Le caldaie in acciaio THE ENNEGI vanno installate in locali
ad uso esclusivo rispondenti alle Norme Tecniche ed alla
Legislazione vigente e dotati di aperture di aerazione ade-
guatamente dimensionate.
La caldaia deve essere posizionata, possibilmente, sollevata
dal pavimento per ridurre al minimo l'aspirazione di polveri da
parte del ventilatore del bruciatore.
b

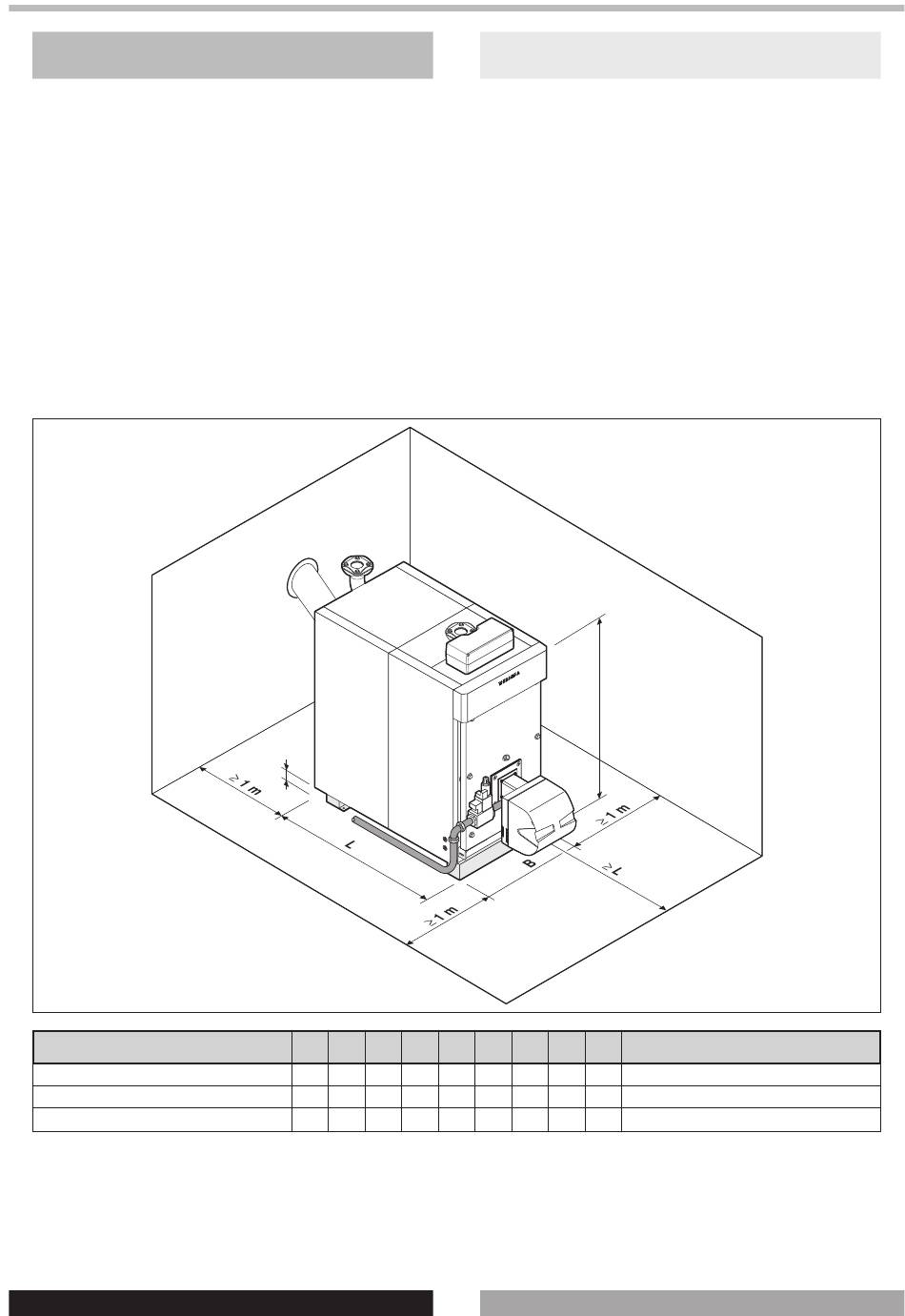

Tenere in considerazione gli spazi necessari per l'acces-
sibilità ai dispositivi di sicurezza e regolazione e per l'ef-
fettuazione delle operazioni di manutenzione.
a
L'apparecchio non può essere installato all'aperto per-
ché non è progettato per funzionare all'esterno e non
dispone di sistemi antigelo automatici.
DESCRIZIONE
B - Larghezza finita
L - Lunghezza
H - Altezza (caldaia + sopralzo)
b
Il sopralzo é stato adottato per permettere l'installa-
zione di più tipi di bruciatore. In caso di sostituzione
con un generatore NG di versione precedente, rimuo-
vere il sopralzo per consentire l'allineamento del
nuovo generatore con gli attacchi dell'impianto ter-
mico esistente.
ITALIANO
0 , 1
m
UM 100 150 200 300 400 500 600 UM
mm 560 610 660 730 780 845 895
mm 950 1050 1210 1410 1585 1745 1885 mm
mm 1180 1250 1320 1420 1535 1615 1715 mm Hauteur (chaudière + surhaussement) - H
LOCAL D'INSTALLATION
DE LA CHAUDIERE
Les chaudières en acier THE ENNEGI doivent être installées
dans des locaux préposés exclusivement à cela et confor-
mes aux Normes Techniques et à la Législation en vigueur et
ils doivent être munis d'ouvertures d'aération convenable-
ment dimensionnées.
La chaudière doit être positionnée, si possible, soulevée du
sol pour réduire au minimum l'aspiration des poussières
effectuée par le ventilateur du brûleur.
b
Considérer les espaces nécessaires pour l'accès aux
dispositifs de sûreté et de réglage et pour effectuer
les opérations d'entretien.
a
L'appareil ne peut pas être installé à l'extérieur parce
qu'il n'a pas été projeté pour fonctionner dehors et il
ne dispose pas de systèmes antigel automatiques.
H
mm
b
Le surhaussement a été adopté pour permettre l'in-
stallation de plusieurs types de brûleur. En cas de
remplacement avec un générateur NG d'une version
précédente, enlever le surhaussement pour permet-
tre l'alignement du nouveau générateur avec les con-
nexions de l'installation thermique existante.
1 1 0 0
1 1 0 0
DESCRIPTION
Largeur finie - B
Longueur - L
FRANÇAIS
