INSTALLAZIONE
DELLA PANNELLATURA

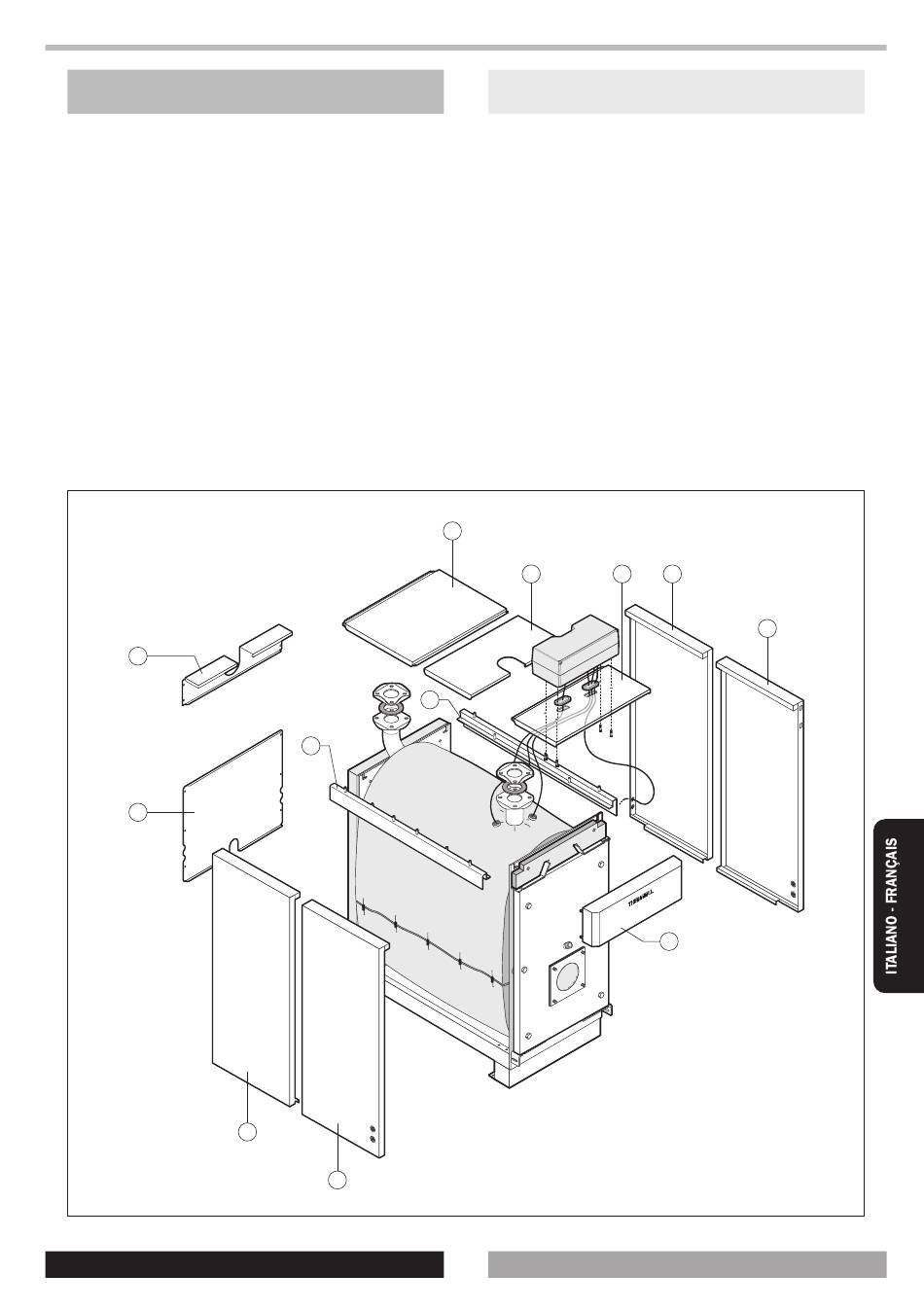

- Montare il longherone laterale sinistro (1) e quello destro
(2) sulla parte superiore delle testate
- Inserire i pannelli laterali sinistri (3) e (4) e destri (5) e (6)
nei longheroni inferiore e superiore della caldaia
- Fissare la lamiera di protezione inferiore (7), ai pannelli
laterali posteriori utilizzando le viti a corredo
- Posizionare il pannello superiore posteriore (9) e fissare
la lamiera di protezione posteriore superiore (8)
- Montare il pannello di comando prescelto sul pannello
superiore anteriore (10) facendo riferimento al libretto del
pannello di comando
- Predisporre i cavi per i collegamenti elettrici ed inserire i
bulbi/sonde nei pozzetti portasonde
- Posizionare il pannello superiore anteriore (10) e quello
superiore centrale (11)
- Infine montare il pannellino anteriore (12).
8
7
ITALIANO
1
4
3
- Installer le longeron latéral de gauche (1) et celui de droite
(2) sur la partie supérieure des faces antérieure et posté-
rieure
- Insérer les panneaux latéraux de gauche (3) et (4) et de
droite (5) et (6) dans les longerons inférieur et supérieur de
la chaudière
- Fixer la tôle de protection inférieure (7) aux panneaux laté-
raux postérieurs employant les vis fournies dans le kit stan-
dard
- Positionner le panneau supérieur postérieur (9) et fixer la
tôle de protection postérieure supérieure (8)
- Monter le panneau de commande choisi sur le panneau
supérieur antérieur (10) faisant référence au manuel d'in-
structions du panneau de commande
- Prédisposer les câbles pour les connexions électriques et
insérer les ampoules/les sondes dans leurs gaines spécifi-
ques
- Positionner le panneau supérieur antérieur (10) et le pan-
neau supérieur central (11)
- Enfin monter le petit panneau antérieur (12).
9
11
2
1 1 5 5
1 1 5 5
INSTALLATION
DES PANNEAUX
10 6
5
12
FRANÇAIS
