LOCAL DE UBICACIÓN
DE LA CALDERA
Las calderas de acero THE ENNEGI se han de instalar en
locales destinados exclusivamente para ello, que satisfagan
las normas técnicas y la legislación vigente, y estén dotados
con aberturas de ventilación de dimensiones adecuadas.
Si es posible, la caldera se ha de colocar separada del suelo
para reducir al mínimo la aspiración de polvo por parte del
ventilador del quemador.
b
Tener en consideración el espacio necesario para
acceder a los dispositivos de seguridad y de regula-
ción así como para poder efectuar las operaciones de
mantenimiento.
a
No es posible instalar las calderas al aire libre ya que
no han sido proyectadas para funcionar al exterior y
no disponen de sistema de anticongelación automáti-
cos.
DESCRIPCION

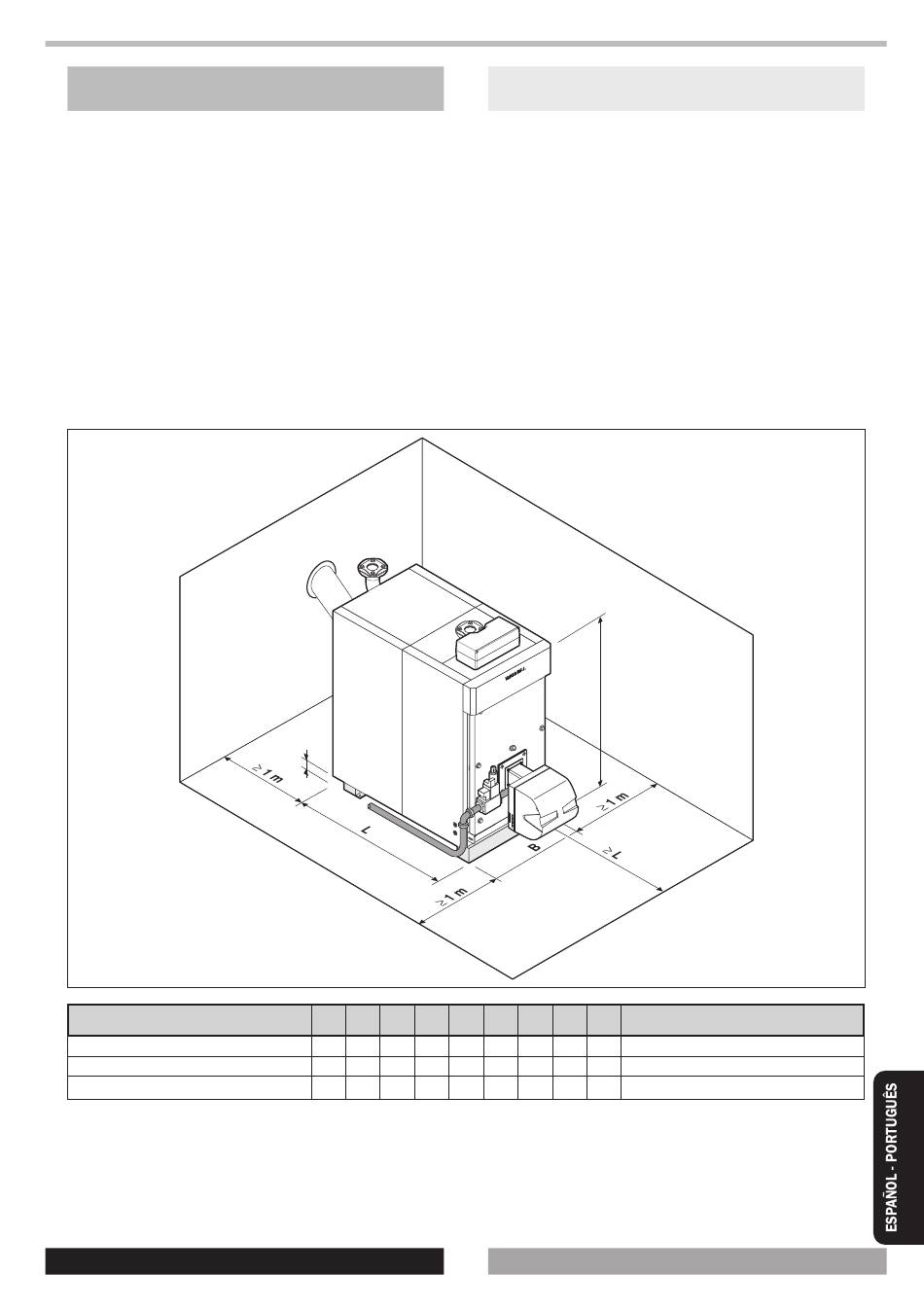

B - Anchura terminada
L - Longitud
H - Altura (caldera + realce)
b
El realce permite instalar diferentes tipos de quema-
dor. Si se sustituye con un generador NH de versión
anterior, quitar el realce para poder alinear el nuevo
generador con los empalmes de la instalación térmi-
ca existente.
ESPAÑOL
0 , 1
m
UM 100 150 200 300 400 500 600 UM
mm 560 610 660 730 780 845 895
mm 950 1050 1210 1410 1585 1745 1885 mm
mm 1180 1250 1320 1420 1535 1615 1715 mm
LOCAL DE INSTALAÇÃO
DA CALDEIRA
As caldeiras de aço THE ENNEGI devem ser instaladas em
locais de uso exclusivo correspondentes às Normas
Técnicas e à Legislação vigente e dotados de aberturas de
ventilação dimensionadas adequadamente.
A caldeira deve ser colocada, possivelmente, elevada do
chão para reduzir ao mínimo a aspiração de poeiras por
parte do ventilador do queimador.
b
Levar em consideração os espaços necessários para
o acesso aos dispositivos de segurança e regulação
e para realizar as operações de manutenção.
a
O aparelho não pode ser instalado ao ar livre porque
não é projectado para funcionar fora e não dispõe de
sistemas antigelo automáticos.
H
mm
b
A base foi adoptada para permitir a instalação de
mais tipos de queimadores. No caso de substituição
com um gerador NG de versão anterior, remover a
base para permitir o alinhamento do novo gerador
com as conexões da instalação térmica existente.
PORTUGUES
3 3 5 5
3 3 5 5
DESCRIÇÃO
Largura acabada - B
Comprimento - L
Altura (caldeira + base) -H
