5.4.2 Cableado y conexiones

Todo el cableado y conexiones deben realizarse de acuerdo con EN/
IEC 60079-14, EN/IEC 61241-14 y/o los códigos locales y nacionales
para instalaciones en áreas peligrosas.
5.4.3 Voltajes de alimentación permitidos
Las conexiones eléctricas en la placa de terminales deben respetar
la polaridad + y -, así como los voltajes de alimentación máximos
permitidos que se dan a continuación. Conecte el instrumento a la
tierra utilizando las terminales de tierra de manera interna y externa a
la caja.
Suministro AO_1
de voltaje U
MINI MAXI
(VCC)
A prueba de
10 V 40 V
explosiones
Seguridad
10 V 30 V
intrínseca
5.4.4 Potencia máxima
3 W dentro de la carcasa 12400.
5.4.5 Señal de salida y resistencia de carga
• AO_1 y AO_2
Tiempo de respuesta (escaneo): <60 ms
Tiempo de interrupción de potencia sin causar un reinicio:
<100 ms
Tiempo de encendido: < 1 s
Conformidad con la especificación NAMUR NE-43
- Medición de nivel estándar: 3.8mA a 20.5mA
- Señales de modo protegido bajo o alto (falla severa):
< 3.6 mA > 21 mA
• Resistencia de carga máxima
para AO_1 y AO_2: R max (Ω) = U (V) – 10 (V)
Terminales para
Comunicación local
HART ®
12 | Baker Hughes
AO_2 DO_1/DO_2
MINI MAXI MINI MAXI
10 V 30 V 0.5 V 30 V
10 V 30 V 0.5 V 30 V
Imax (A)

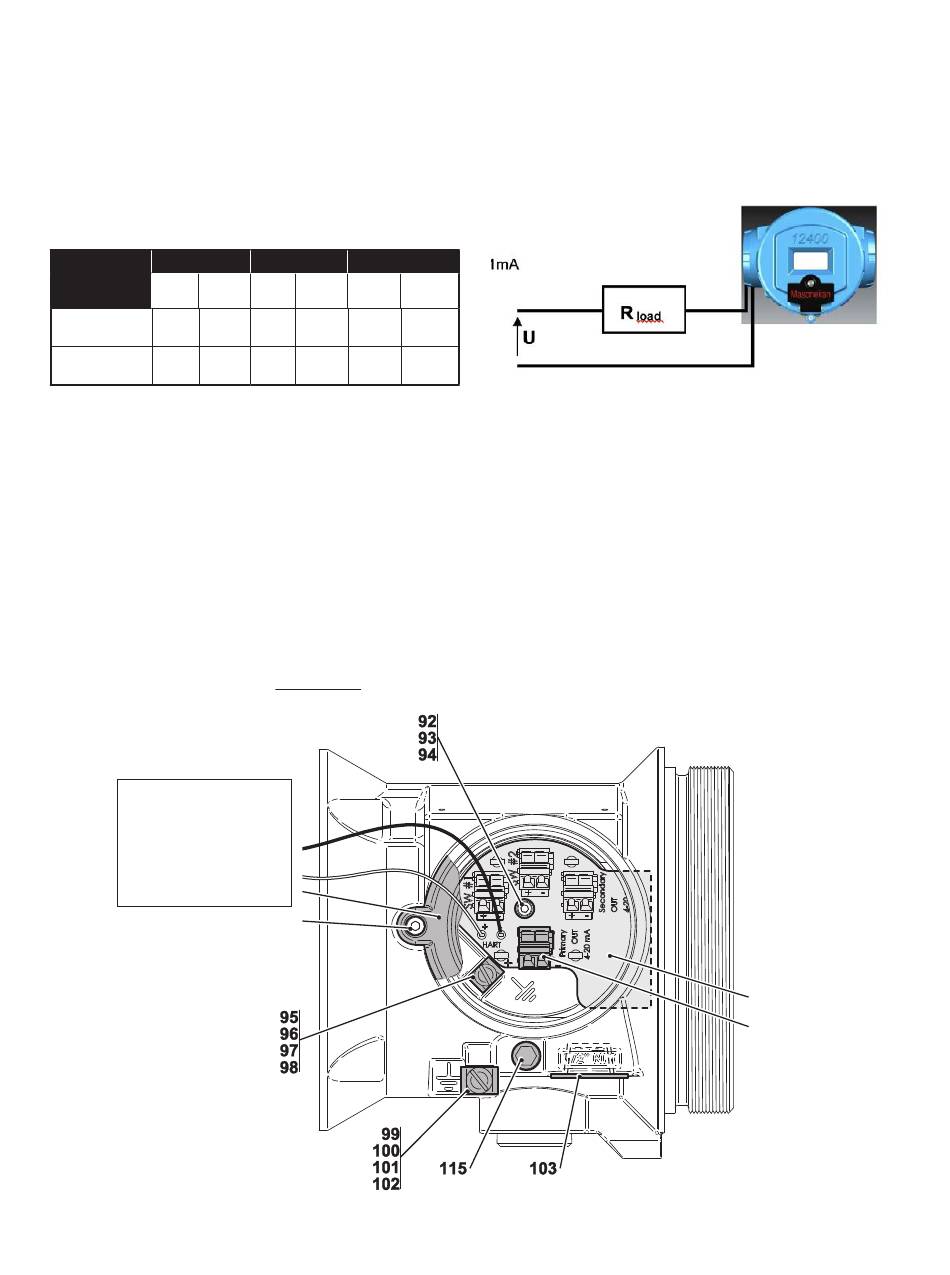

Figura 11 - Vista lateral externa de la caja
• DO_1 and DO_2
Hay dos interruptores de salida aislados de manera
independiente con colectores abiertos. 1A señal máxima de
salida. Se debe utilizar una resistencia de carga en serie
para limitar la corriente máxima. 30 VCC en las terminales de
interruptores y 1 A no pueden existir simultáneamente; de ocurrir,
se producirá una falla en el circuito de salida digital.
Figura 10 - Salida y resistencia
