Ensamblado

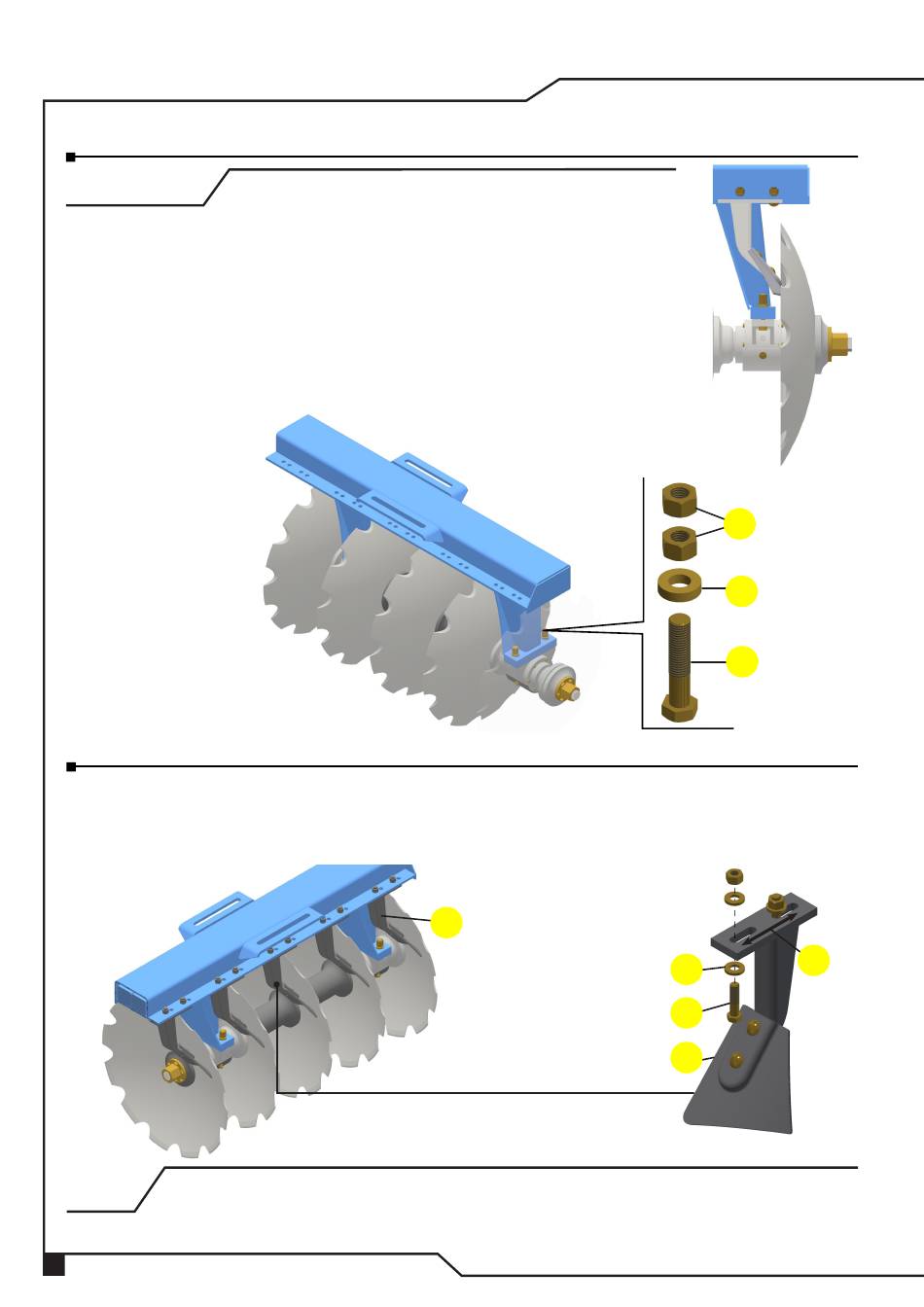

Ensamblaje de las secciones de discos en el chasis
IMPORTANTE
En la fijación de las secciones, las zapatas deben permanecer
giradas hacia la concavidad de los discos.
Colocar los tornillos (A) pasando por la chumacera y por el orifício
de la zapata. Por arriba, colocar arandela plana (B), tuerca y contra
tuerca (C).
Repetir esta operación en las otras chumaceras.
Ensamblaje de los limpiadores
Observe la posición de fijación de los limpiadores con la extremidad hacia el lado de
la concavidad de los discos. Armar los limpiadores (A) a través del tornillo (B) la arandela
plana (C). El tornillo (B) se coloca debajo de la chapa de fijación (D).Por arriba, colocar otra
arandela plana y tuerca.
Los limpiadores permiten reglaje para acercarlos o alejarlos de los discos
NOTA
y debe quedar de 5 a 10 mm de distancia.
22
GAPCR 360
La sección delantera voltea la tierra hacia
la derecha, la seción trasera voltea hacia la
izquierda.
D
D
Marchesan Implementos e Máquinas Agrícolas "TATU" S.A.
C
C
B
B
A
A
E
E
C
C
B
B
A
A
