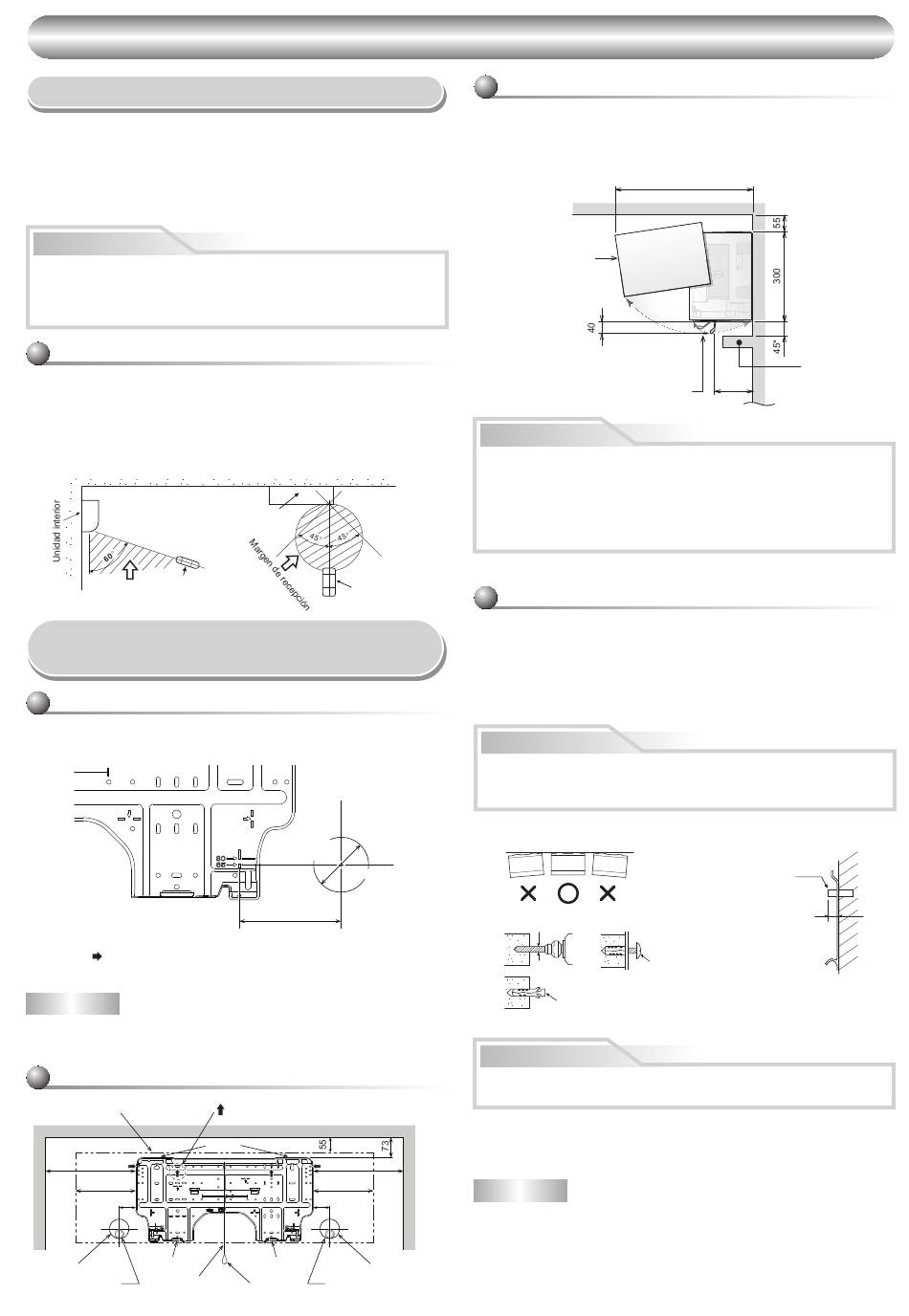

Lugar de Instalación
• Un lugar que brinde espacio alrededor de la unidad interior tal como se
muestra en el diagrama
• Un lugar en el que no haya obstáculos cerca de la entrada y salida de aire
• Un lugar que permita una instalación fácil de la tubería para la unidad exterior
• Un lugar que permita que el panel delantero se abra
• La unidad interior debe instalarse al menos a 2,5 m de altura. También, se
debe evitar poner cualquier cosa encima de la unidad interior.
PRECAUCIÓN
• Se deberá evitar la luz directa del sol sobre el receptor de control a
distancia de la unidad interior.
• El microprocesador de la unidad interior no deberá estar tan cerca de las
fuentes de ruido RF.
(Para los detalles, vea el manual del usuario.)
Control remoto
• Un lugar en el que no haya obstáculos tal como una cortina que pudiese
bloquear las señales del unidad interior
• No instale el control remoto en un lugar expuesto a la luz directa del sol o
ceraca de una fuente de calor, por ejemplo una estufa.
• Mantenga el control remoto por lo menos a 1 m de distancia de su equipo de TV o
estéreo. (Esto es necesario para evitar interrupciones o ruidos de interferencia.)
• La ubicación del control remoto deberá determinarse tal como se ilustra abajo.
(Vista lateral)
Control
Margen de
remoto
recepción
Corte de un Orifi cio y Montaje
de la Placa de Instalación
Corte de un orifi cio
Cuando instale las tuberías refrigerantes desde la parte posterior
Al centro del orifi cio del tubo
1. Después de determinar la posición del orifi cio de la tubería con la placa de
montaje ( ), perfore el orifi cio de la tubería (Ø65 mm) ligeramente inclinado
hacia abajo al lado exterior.
NOTA
• Cuando la perforación de una pared que contenga listones, listones de
alambre o placas de metal, asegúrese de utilizar un anillo de borde como
molde del orifi cio de la tubería vendido por separado.
Montaje de la placa de instalación
Esquema de la
unidad interior
300
200
55
Orifi cio de la
Gancho
tubería
Posición de la
Hebra
manguera de
drenaje
UNIDAD INTERIOR
UNIDAD INTERIOR
(Vista superior)
Unidad interior
Control remoto
Orifi cio de
la tubería
Ø65 mm
120 mm
Posiciones recomendadas de tornillo de montaje
(Unidad: mm)
Gancho
350
200
55
Gancho
Peso
Posición de la
manguera de
drenaje
Espacio permitido debajo de la unidad interior
• El espacio permite un rango móvil de la rejilla de entrada de aire y la lama
horizontal en funcionamiento sobre los rieles de las cortinas, la cornisa de
las ventanas u otros objetos.
Rejilla de entrada de aire
Distancia entre la parte
inferior de la unidad
interior y la máxima
apertura horizontal de
la lama
PRECAUCIÓN
• Si tiene rieles de cortinas, cornisas de ventanas u otros objetos, el
espacio permitido desde la unidad interior debe ser 45 mm o más.
• Si el espacio permitido es inferior a 45 mm, esto puede afectar a
la apertura y cierre de la rejilla de entrada de aire y la persiana
horizontal.
• No obstante, no debe haber objetos en la posición de salida de aire.
Bloqueará la dirección del fl ujo de aire y disminuirá el rendimiento.
Cuando la placa de instalación es directamente
montada sobre la pared
1. Fije fi rmemente la placa de instalación sobre la pared atornillando las partes
superior e inferior para enganchar la unidad interior.
2. Para montar la placa de instalación sobre una pared de hormigón con tacos,
utilice los orifi cios para tacos tal como se muestra en la fi gura de abajo.
3. Instale la placa de instalación horizontalmente en la pared.
PRECAUCIÓN
Cuando instale la placa de instalación con un tornillo de montaje no utilice
el orifi cio del cerrojo de áncora. Si no, la unidad se podría caer y resultar
en daños personales y en daños de propiedad.
Placa de instalación
(Mantenga la posición horizontal.)
Orifi cio, 5 mm diá
PRECAUCIÓN
Si no instala fi rmemente la unidad podría causar daños personales o
materiales.
• En caso de paredes de bloques, ladrillos, hormigón o de tipo similar, haga
orifi cios un diámetro de 5 mm en la pared.
• Inserte tacos para tornillos de montaje 6 apropiados.
NOTA
• Fije las cuatro esquinas y partes inferiores de la placa de instalación con 4
u 6 tornillos de montaje.
Orifi cio de la
tubería
7
460
130
Lama horizontal
Perno de anclaje
6
Tornillo de montaje
Ø4 mm x 25R
Gancho de anclaje
(partes locales)
(Unidad: mm)
Rieles de cortinas,
cornisas de
ventanas u otros
objetos
Proyección
15 mm o menos
