1 Lüfteranschluss (FAN)
2 Mikroprozessoranschluss (CPU)
3 Netzanschluss des Prozessors (12V POWER)
4 Frontblendenanschluss (FNT_PANEL)
5 Speichermodulanschlüsse (DIMM_1, DIMM_2)
6 Anschlüsse für serielles ATA-Festplattenlaufwerk
(SATA0, SATA1)
7 Netzanschluss (POWER)
8 Anschluss für CD-/DVD-Laufwerk (IDE)
9 Anschlüsse für serielles ATA-Festplattenlaufwerk
(SATA2, SATA3)

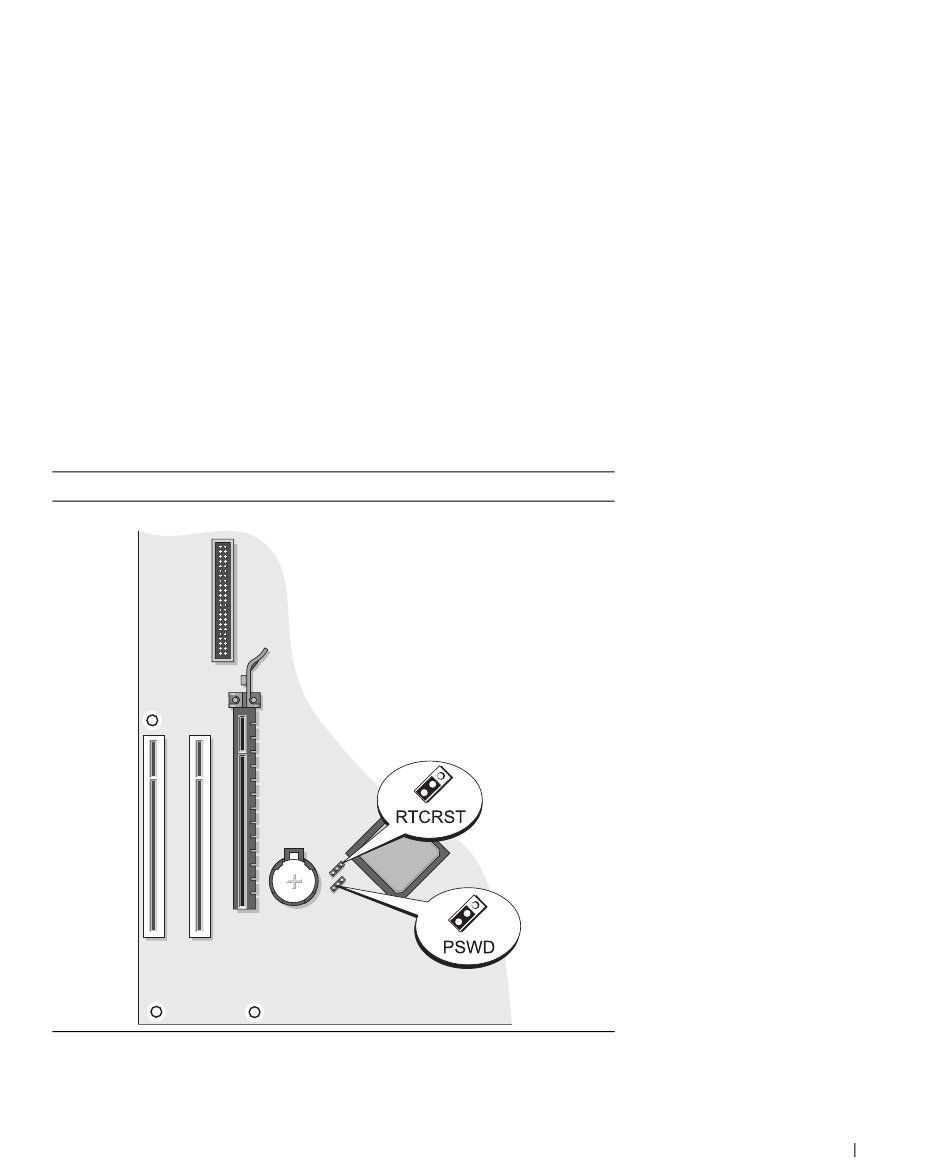

Jumper-Einstellungen
Desktop-Computer
10 interner Summer (SPKR1)
11 Kennwort-Jumper (PSWD)
12 Jumper für Echtzeituhr-Reset (RTCRST)
13 Batteriesockel (BATTERY)
14 Anschluss für PCI-Express x16-Karte
15 PCI-Kartensteckplatz (2)
16 Diskettenlaufwerkanschluss (FLOPPY)
17 serieller/ PS/2-Anschluss (PS2/SER2)
