- Página 1 UT118C Manual de usuario UT118C Multí metro de tipo bolí grafo Manual de usuario 1 / 18...
- Página 2 UT118C Manual de usuario Prefacio Gracias por comprar este nuevo producto.Para utilizar este producto seguramente y correctamente, lea detenidamente esta guí a, especialmente la parte de "Instrucciones de Seguridad". Se recomienda mantener el manual en un lugar de fácil acceso después de leer este manual, preferiblemente cerca del dispositivo, para referencia futura.

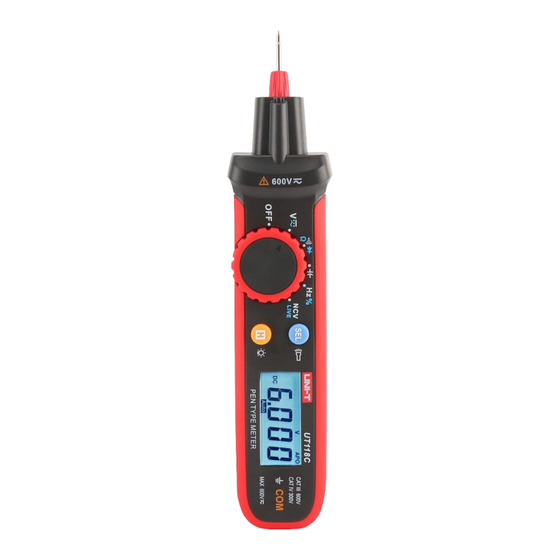

- Página 3 UT118C Manual de usuario 1. Visión general UT118C es un multí metro de RMS verdadero de 6000 cuentas con alta confiabilidad y seguridad. Se puede utilizar en entornos estrechos y oscuros y circuitos concentrados en virtud de su forma compacta, linterna y punta de sonda ultra afilada. El UT118C está diseñado con protección contra sobrecarga a gran escala y una apariencia única, lo que lo convierte en un medidor de medición de...
- Página 4 UT118C Manual de usuario 4. Información de seguridad Tenga en cuenta las "Etiquetas y oraciones de advertencia". Una advertencia identifica condiciones o acciones que representan un peligro para el usuario y que pueden dañar el medidor o el equipo bajo prueba.
- Página 5 UT118C Manual de usuario 5. Sí mbolos eléctricos Baterí a baja Baterí a Corriente alterna Corriente continua Tanto en corriente continua como en alterna Advertencia Precaución, posibilidad de descarga eléctrica Puesta a tierra Es aplicable a circuitos de prueba y medida conectados directamente a puntos CAT II de utilización (tomas de corriente y puntos similares) de la instalación de red de...
- Página 6 UT118C Manual de usuario 7. Estructura externa Figura 1 1) Sonda de extremo en V 2) Tapa de la sonda 3) Linterna 4) Protector de dedo 5) Interruptor giratorio 6) Botones funcionales 7) Pantalla LCD 8) Terminal COM 9) Soporte de la sonda de prueba 10) Tapa de la baterí...
- Página 7 UT118C Manual de usuario Sí mbolo Descripción TRMS RMS verdadero Baterí a baja Voltaje peligroso Medición de corriente alterna ━ Lectura negativa Medición de corriente continua Medición de continuidad Medición de diodos Retención de datos AUTO Rango automático Scan Identificación automática del escaneo LIVE Identificación de cable VIVO...
- Página 8 UT118C Manual de usuario la resistencia y el diodo. 3) Frecuencia / ciclo de trabajo: Presione brevemente para recorrer la frecuencia y el ciclo de trabajo. 4) NCV/LVE: Presión corta para recorrer NCV y LIVE. 5) Mantenga presionado para encender/apagar la linterna. La linterna se apagará...
- Página 9 UT118C Manual de usuario 2) La posición de medición es la posición de voltaje de DC de forma predeterminada. Para medir el voltaje de AC, presione brevemente el botón "SEL" para cambiar a la posición de voltaje de AC. 3) Conecte el cable de prueba negro al terminal COM y haga que el cable de prueba entre en contacto con ambos extremos del voltaje medido respectivamente (conectado a la carga en paralelo).
- Página 10 UT118C Manual de usuario De forma predeterminada, la posición de medición es el modo de identificación automática (en el que el medidor puede identificar automáticamente las mediciones de continuidad, resistencia y diodos). Al presionar brevemente el botón "SEL", el medidor ingresará las posiciones de medición de continuidad, resistencia y diodo en orden.
- Página 11 UT118C Manual de usuario obtener un resultado preciso, reste la resistencia del cable de prueba en cortocircuito de la resistencia mostrada. * Es normal que se tarden varios segundos en estabilizar la lectura para la medición de alta resistencia. * Para la medición de diodos, conecte el cable de prueba rojo al polo positivo del diodo medido y el negro al negativo.
- Página 12 UT118C Manual de usuario capacitancia intrí nseca del valor medido para garantizar la precisión de la medición. * Es normal que se tarden varios segundos en estabilizar la lectura para la medición de capacitancia grande. * “OL” aparecerá en la pantalla LCD si el condensador medido está en cortocircuito o la capacitancia medida excede el rango máximo.
- Página 13 UT118C Manual de usuario operaciones de medición. 11.5 Detección de voltaje de AC sin contacto (NCV)/identificación de cable VIVO Pasos de operación para la detección de voltaje de AC sin contacto (Figura 7): 1) Coloque el interruptor giratorio en la posición NCV/LIVE.
- Página 14 UT118C Manual de usuario de la detección, por lo que no determine si hay voltaje presente en el conductor aislado/blindado solo por el resultado de la detección. * Sostenga el estuche del medidor con la mano cuando realice la detección de NCV.
- Página 15 UT118C Manual de usuario 13.1 Voltaje DC Rango Resolución Precisión 6.000V 0.001V ±(1.0%+3) 60.00V 0.01V 600.0V 0.1V * Impedancia de entrada: alrededor de 10MΩ * Rango para garantizar la precisión: 5%~100% de rango * Lectura residual en condiciones de cortocircuito: ≤2 cuentas * “OL”...
- Página 16 UT118C Manual de usuario 6.000kΩ 0.001kΩ ±(1.0%+3) 60.00kΩ 0.01kΩ 600.0kΩ 0.1kΩ 6.000MΩ 0.001MΩ ±(1.5%+5) 60.00MΩ 0.01MΩ ±(2.5%+5) * Rango: Valor medido = Valor mostrado - Valor del cable de prueba en cortocircuito * Rango para garantizar la precisión: 5%~100% de rango * En modo de identificación automática: Los rangos incluyen 600.0Ω, 6.000kΩ, 60.00kΩ, 600.0kΩ...
- Página 17 UT118C Manual de usuario * Rango de medición: 10 Hz~1M Hz * Forma de onda de cruce por cero * ≤100kHz∶ 250mVrms ≤Amplitud de entrada ≤ 20Vrms >100kHz~1MHz∶ 600mVrms ≤Amplitud de entrada ≤ 20Vrms >1MHz∶La precisión no está garantizada * Protección contra sobrecarga: 600Vrms (DC/AC) 13.8...
- Página 18 UT118C Manual de usuario polaridad correcta. c. Vuelva a instalar la tapa de la baterí a y apriete el tornillo. Figura 9 El contenido del Manual del usuario está sujeto a cambios sin previo aviso. UNI-T UNI-TREND TECNOLOGÍ A(CHINA) CO., LTD.
