UM2B

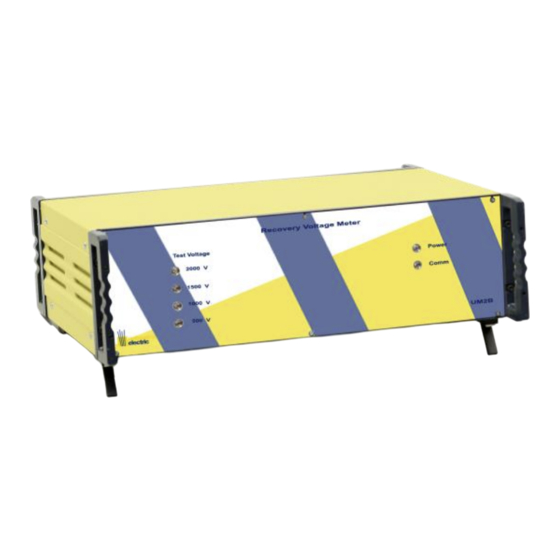

(Medidor de tensión de reabsorción)
Manual de usuario
Leer este manual antes de utilizar el equipo.
Consérvese este manual con el equipo.

Publicidad

Tabla de contenido
loading

Manuales relacionados para Unitronics electric UM2B

Resumen de contenidos para Unitronics electric UM2B

  • Página 1 UM2B (Medidor de tensión de reabsorción) Manual de usuario Leer este manual antes de utilizar el equipo. Consérvese este manual con el equipo.

  • Página 3: Tabla De Contenido

    2.2.- Características del ensayo ________________________________________________ 9 2.3.- Comportamiento del sistema y parámetros importantes durante la medida ______ 10 2.4.- ETPRA. Interpretación de resultados _____________________________________ 13 3.- EQUIPO UM2B _______________________________________________________ 14 3.1.- Descripción del producto________________________________________________ 14 3.2.- Elementos del sistema __________________________________________________ 15 3.3.- Descripción física del equipo _____________________________________________ 19...
  • Página 4 ÍNDICE 5.5.- Asistente de duplicación de ensayos _______________________________________ 63 5.6.- Página de observaciones ________________________________________________ 64 5.7.- Imprimir un informe ___________________________________________________ 65 5.8.- Acerca de … __________________________________________________________ 71 5.9.- Salir _________________________________________________________________ 72 6.- MANTENIMIENTO DEL EQUIPO _______________________________________ 74 6.1.- Limpieza del equipo ____________________________________________________ 75 6.2.- Cuidado de los cables ___________________________________________________ 76 6.3.- Comprobación de la manguera de prueba _________________________________ 77 6.4.- Reemplazo del fusible __________________________________________________ 79...

  • Página 5: Prólogo

    PRÓLOGO El manual de instrucciones contiene toda la información precisa para poner en marcha y mantener el sistema de medida UM2B. Su objetivo es proporcionar toda la información necesaria para una adecuada operación. IMPORTANTE: Léase completamente el manual de instrucciones antes de poner en marcha la unidad UM2B.

  • Página 6: Convenio De Símbolos

    UNITRONICS, S.A.U. es una compañia certificada ISO9001. El equipo cumple con las Directivas de la UE. UM2B. Medidor de Tensión de Reabsorción. Manual de usuario. Junio 2008 (Quinta Edición).

  • Página 7: Garantía

    GARANTÍA GARANTÍA Existe un periodo de garantía estándar de todo el equipamiento producido por UNITRONICS. Esta garantía es de 12 meses a partir de la fecha de entrega al cliente. La garantía es contra defectos en materiales y mano de obra. La obligación de UNITRONICS cubre la reparación o sustitución de productos defectuosos en el periodo de garantía.

  • Página 8: Introducción

    1.- INTRODUCCIÓN 1.- INTRODUCCIÓN Esta unidad está especialmente creada para facilitar la medida de la tensión de reabsorción en dieléctricos. Esta medida tiene un especial significado en dieléctricos de transformadores en los que da una interpretación del posible grado de humedad contenida en el aislamiento y la evolución del mismo en el tiempo.
  • Página 9 Como complemento de la unidad UM2B existe una aplicación software (ETPRA) de medida de Resistencia de Aislamiento. Esta aplicación nos va a permitir realizar una rápida evaluación del aislamiento del equipo bajo ensayo sin tener que ejecutar la aplicación...

  • Página 10: Descripción Del Método De Medida

    2.- DESCRIPCIÓN DEL MÉTODO DE MEDIDA 2.1.- Filosofía del método El sistema UM2B es un sistema automático diseñado para determinar la tensión de reabsorción de transformadores. Está pensado como un sistema de mantenimiento predictivo, para lo cual cumple los siguientes requisitos: ...

  • Página 11: Características Del Ensayo

    2.- DESCRIPCIÓN DEL MÉTODO DE MEDIDA 2.2.- Características del ensayo Es preciso definir el ensayo a realizar, buscando como objetivo:  Que sea de fácil ejecución y que, a ser posible, pueda ser realizado por el personal de la instalación con una adecuada formación, no requiriendo la presencia de especialistas.

  • Página 12: Comportamiento Del Sistema Y Parámetros Importantes Durante La Medida

    2.3.- Comportamiento del sistema y parámetros importantes durante la medida La unidad UM2B está diseñada para poder realizar la inserción de tensión continua de hasta 2kV en el elemento a ensayar, realizar los intervalos de carga y descarga sobre el dieléctrico que describe el ensayo específico y por último medir tensión y corriente.
  • Página 13 2.- DESCRIPCIÓN DEL MÉTODO DE MEDIDA Cuando se aplica una tensión DC de un generador de alta tensión a un dieléctrico, la corriente sobre el aislamiento tiene el siguiente comportamiento que se grafica en la Figura 2.2: Figura 2-2: Descripción del procedimiento de ensayo. 1) Aplicación de tensión H.V.
  • Página 14 2.- DESCRIPCIÓN DEL MÉTODO DE MEDIDA 3) Se retira el cortocircuito y se mide. En esta fase y al quedar cargados los Cp, si se registra la tensión en terminales de la muestra se observará como los Cp van cargando a través de Rp el condensador Cg y finalmente ambos se descargarán a través de Ra.

  • Página 15: Etpra. Interpretación De Resultados

    Resistencia de Aislamiento sobre el dieléctrico. El Software desarrollado para la unidad UM2B tiene en cuenta este efecto y permite realizar un periodo de descarga previo al ensayo que facilitará que las medidas sucesivas sean comparables con exactitud.

  • Página 16: Equipo Um2B

    3.- EQUIPO UM2B 3.1.- Descripción del producto La unidad UM2B es un equipo especialmente diseñado para determinar la tensión de reabsorción de los transformadores y autotransformadores monofásicos y / o trifásicos de cualquier tipo. Está basado en la medida de una serie de parámetros simples mediante un sistema de adquisición de datos y una aplicación informática para la ejecución de los...

  • Página 17: Elementos Del Sistema

    NOTA: La nomenclatura XX indica distinta versión según las características del equipo. Por favor consulte al departamento comercial. Nº REF. DESCRIPCIÓN Equipo de medida UM2B con su número de serie. UM2BXX Figura 3-2: Equipo de medida. Bolsa de transporte para el equipo de medida.
  • Página 18 3.- EQUIPO UM2B CR00 Cable de alimentación de red con tierra. Cable serie apantallado con terminación en conectores DB9 para la CRS23200 comunicación entre el PC y la unidad. El cable debe ser apantallado. Figura 3-4: Cable serie. Cables de medida de alta tensión apantallados de 8 metros, con pinzas tipo clip de gran apertura en un extremo y conectores de alta tensión en el otro.
  • Página 19 3.- EQUIPO UM2B Bolsa de transporte de cables. BCL00 Figura 3-6: Bolsa de transporte. 1 CD con el software de control del equipo. SOFUM2BRBWXXX UM2BMUXX El presente manual de usuario. Regleta de alimentación con cuatro tomas de alimentación protegidas contra transitorios de tensión, corrientes diferenciales y RAFVDM00 sobrecorrientes.
  • Página 20 3.- EQUIPO UM2B Maleta de transporte rígida, con protección externa reforzada y MM00 acolchamiento interno con goma-espuma de alta densidad. Figura 3-8: Maleta de transporte. - 18 -...

  • Página 21: Descripción Física Del Equipo

    3.- EQUIPO UM2B 3.3.- Descripción física del equipo En la Figura 3-9 se muestra un dibujo de la unidad UM2B, correspondiendo la parte superior al panel frontal, y la imagen inferior al panel trasero. A continuación se comenta la función de cada elemento de la unidad.
  • Página 22 3.- EQUIPO UM2B Indicador de la tensión de ensayo. Actúa como voltímetro indicando, por medio de 4 diodos led, la tensión que se está aplicando a la máquina bajo ensayo. Indicador luminoso de unidad encendida. Debe encenderse al pulsar el interruptor de encendido (4).

  • Página 23: Preparativos Antes De Utilizar

    4.- PREPARATIVOS ANTES DE UTILIZAR 4.- PREPARATIVOS ANTES DE UTILIZAR El equipo UM2B es un sistema automático de altas prestaciones especializado en la evaluación del parámetro tensión de reabsorción de transformadores. Para realizar la medida proporciona altas tensiones (hasta 2000 Voltios c.c.) durante los ensayos, lo que puede ocasionar un grave peligro al operador del equipo si la manipulación del mismo se realiza de forma incorrecta.

  • Página 24: Precauciones En La Zona De Instalación

    4.- PREPARATIVOS ANTES DE UTILIZAR 4.1.- Precauciones en la zona de instalación Cuando se utilice este instrumento para probar máquinas de alta tensión se deberán seguir todos los procedimientos y normas de seguridad habituales, propios de este tipo de máquinas. Asegúrese, en cualquier caso, de que el equipo bajo prueba se encuentra completamente descargado y puesto a tierra antes de tocarlo.

  • Página 25: Conexión Del Equipo

    Figura 3-9): Figura 4-1: Disposición de los elementos de ensayo. - Conexión del PC a la unidad UM2B. Se realiza por medio del cable serie conectándolo al puerto de comunicaciones serie del PC.
  • Página 26 Se verificará que el equipo a medir está debidamente aislado de las líneas de conexión externas y completamente descargado. - Conexión de los cables de alta tensión a la unidad UM2B. Los cables de alta se conectarán en primer lugar a la unidad (8). A continuación se escogerá...
  • Página 27 TODAS LAS TIERRAS UTILIZADAS EN EL ENSAYO DEBEN ESTAR - Conexión del equipo UM2B a la red eléctrica. Se conectará llevando el cable de alimentación desde (5) a una toma de red.

  • Página 28: Desconexión Del Equipo

    - Apagar la unidad UM2B. - Retirar las pinzas del equipo bajo ensayo. Retirar los cables de la UM2B. Si el conector de alta tensión no sale de su emplazamiento, liberar roscando el tornillo de seguridad que permite extraerlo.

  • Página 29: Descripción Del Software

    (ver capítulo 8 y apéndice B). La unidad UM2B se proporciona con la aplicación “Tensión de Reabsorción” y se dispone de otra aplicación opcional “Resistencia de Aislamiento”.
  • Página 30 “TRANSF. DE MEDIDA”, o el icono correspondiente de la parte superior. A continuación se pulsa sobre el icono correspondiente a la UM2B, lanzándose el programa de Tensión de Reabsorción (Fig. 5-2) o el de Resistencia de aislamiento (ETPRA) si se dispone de esa aplicación.

  • Página 31: Llave. Menú De Configuración

    5.- DESCRIPCIÓN DEL SOFTWARE 5.2.- Llave. Menú de configuración El primer paso a realizar antes de ejecutar la aplicación, será colocar en el puerto paralelo del PC (LPT1), la llave de protección software suministrada. En el caso de no conectarla, el software sólo le permitirá realizar análisis de ensayos previamente efectuados. Cuando la conecte, podrá...
  • Página 32 5.- DESCRIPCIÓN DEL SOFTWARE - Fecha: Se elegirá el formato de la fecha, bien sea día – mes – año (DD-MM-AAAA), o bien mes – día – año (MM-DD-AAAA). - Temperatura: Se seleccionarán las unidades usadas en la temperatura, que serán grados Fahrenheit (ºF) o grados Centígrados (ºC).

  • Página 33: Realización De Un Ensayo

    EL EQUIPO BAJO PRUEBA NO ESTÁ BAJO TENSIÓN/CON TENSIÓN. Antes de comenzar el ensayo, la UM2B debe estar ya conectada al PC por medio del cable serie, pero NO DEBE ENCENDERSE LA UNIDAD HASTA QUE EL SOFTWARE LO SOLICITE, con lo que no debe realizarse ninguna operación sobre la unidad hasta que el...
  • Página 34 5.- DESCRIPCIÓN DEL SOFTWARE Figura 5-4: Mensaje de inicialización. Ese botón se utiliza para comenzar un nuevo ensayo, esté donde esté la ejecución del programa. Si se estaba ejecutando un ensayo pide confirmación de que realmente se desea empezar uno nuevo (Figura 5-5). Figura 5-5: Aviso de nuevo ensayo.

  • Página 35: Identificación Del Ensayo

    5.- DESCRIPCIÓN DEL SOFTWARE Figura 5-7: Aviso de ensayos incompletos. 5.3.1.- Identificación del ensayo Cuando el operador decide realizar un ensayo lo primero que debe hacer es identificar el transformador sobre el cual se va a realizar la prueba, lo que servirá para dar nombre al fichero que contendrá...
  • Página 36 El nombre del operador que está realizando el ensayo se selecciona a partir de una lista. En el caso de no existir el operador deseado, seleccionando “otro...” se puede introducir uno nuevo. - INSTRUMENTO (UM2B): Número serie de la unidad UM2B con la que se realiza el ensayo. - 34 -...
  • Página 37 5.- DESCRIPCIÓN DEL SOFTWARE - FECHA (DD-MM-AA): Fecha del ensayo. El programa comprueba que la fecha es correcta. En todos los campos donde se pueden añadir nuevos elementos a la lista, también se pueden eliminar situando el cursor del ratón sobre el elemento a borrar y pulsado el botón derecho del ratón (Figura 5-0).
  • Página 38 5.- DESCRIPCIÓN DEL SOFTWARE hora de crear los ficheros en el PC, y no en lo que ve el operador, por otros caracteres según se muestra a continuación:  ¬ (Alt Gr + 6)  ß (Alt + 225)  µ...
  • Página 39 éxito el ensayo, momento en que se genera el fichero definitivo visto anteriormente y se borra éste. El software de la unidad UM2B utiliza esta estructura de nombres para buscar los ensayos, por lo que EL USUARIO NO DEBE ALTERAR LOS NOMBRES GENERADOS POR EL PROGRAMA PARA CADA ENSAYO.

  • Página 40: Datos Técnicos Del Transformador

    5.- DESCRIPCIÓN DEL SOFTWARE 5.3.2.- Datos técnicos del transformador En esta pantalla (Figura 5-11) se introducen los datos técnicos del transformador que se va a ensayar. En la parte superior de la pantalla aparece el nombre del fichero que va a almacenar el ensayo, así...
  • Página 41 5.- DESCRIPCIÓN DEL SOFTWARE de los bobinados tiene neutro accesible: si es „N‟ (ej.: YNy0) es el bobinado de alta el que tiene neutro accesible, y si es una „n‟ (ej.:Dyn5), es el de baja o el terciario. - GRUPO TERCIARIO: Indica si el transformador dispone, además de los bobinados de alta y baja tensión, un tercer bobinado llamado terciario.
  • Página 42 5.- DESCRIPCIÓN DEL SOFTWARE Figura 5-12: Diagrama de tensión simple / tensión compuesta. - INTENSIDAD (A): Corriente nominal del bobinado. También hay un cuadro de selección de tipo lista, en el que se indica si el bobinado tiene regulador, ajustador o ninguno de los dos. En el caso de que el bobinado tenga regulador / ajustador, existirán otra serie de parámetros: - TIPO: Modelo del regulador / ajustador.
  • Página 43 5.- DESCRIPCIÓN DEL SOFTWARE nominal. Si se define en tanto por ciento (%), el incremento no puede ser superior a 100, apareciendo un mensaje de error si esto ocurre (Figura 5-13). Figura 5-13: Aviso de tope de salto de regulación. - POSICIÓN NOMINAL: Toma del regulador / ajustador, a la cual se refieren las magnitudes nominales del transformador (tensión, corriente, etc.).

  • Página 44: Configuración De La Medida

    5.- DESCRIPCIÓN DEL SOFTWARE 5.3.3.- Configuración de la medida Programa Tensión de Reabsorción. En esta pantalla (Figura 5-14-a) se seleccionan la tensión a la que se va a realizar el ensayo y el tiempo del ciclo inicial durante el que se va a aplicar dicha tensión (base de tiempos), así...
  • Página 45 5.- DESCRIPCIÓN DEL SOFTWARE Programa Resistencia de Aislamiento (ETPRA). En esta pantalla (Figura 5-14-b) se seleccionan la tensión a la que se va a realizar el ensayo y el tiempo que va a durar el mismo, así como el modo de conexión con el transformador y la temperatura a la que se encuentra éste.

  • Página 46: Conexión

    El programa comprueba que la unidad UM2B está encendida y que el cable serie entre el ordenador y la UM2B se encuentra correctamente conectado. Aparece una pantalla con las instrucciones que se deben seguir en cuanto al conexionado de la unidad (Figura 5- 15).
  • Página 47 5.- DESCRIPCIÓN DEL SOFTWARE Al encender la unidad UM2B, se establecerá la conexión entre ella y el PC, lo que puede tardar algunos segundos, tiempo durante el cual el programa indica que está intentando conectar (5-16). Figura 5-16: Mensaje indicando que el PC está comprobando que todo está en orden para el ensayo.

  • Página 48: Medidas

    5.- DESCRIPCIÓN DEL SOFTWARE 5.3.5.- Medidas Programa Tensión de Reabsorción. En este apartado se produce la medida tanto de la tensión de reabsorción como de la resistencia de aislamiento. En la parte superior de la pantalla de medida (Figura 5-17) existe una gráfica en la que se va a ir mostrando la tensión de reabsorción a lo largo del ensayo.
  • Página 49 5.- DESCRIPCIÓN DEL SOFTWARE aplicación preguntará al usuario si desea hacerlo (Figura 5-18). También lo preguntará si el usuario canceló la medida y no midió la resistencia de aislamiento. Figura 5-18: Mensaje de aviso. Figura 5-19-a: Pantalla de medida (Tensión de Reabsorción). - 47 -...
  • Página 50 5.- DESCRIPCIÓN DEL SOFTWARE Programa Resistencia de Aislamiento (ETPRA). En este apartado se efectúa la medida de la resistencia de aislamiento. En la parte superior de la pantalla de medida (Figura 5-19-b) existe una gráfica en la que se va a ir mostrando la resistencia de aislamiento a lo largo del ensayo.
  • Página 51 (Figura 5-20): Figura 5-20: Mensaje de aviso. Seguidamente, el programa procederá a la calibración de la UM2B, mostrando durante el tiempo que dure este proceso el mensaje de la Figura 5-21. La barra indicadora muestra el tiempo transcurrido en segundos.
  • Página 52 5.- DESCRIPCIÓN DEL SOFTWARE Figura 5-22: Mensaje de aviso. La máquina no está descargada. En el proceso de medida, se podría producir un cortocircuito en cualquier instante (unión accidental de las pinzas de medida). La unidad es capaz de detectar cortocircuitos cuando el tiempo de carga supera los 2 segundos.
  • Página 53 5.- DESCRIPCIÓN DEL SOFTWARE Una vez realizada la medida del valor de tensión de reabsorción del ciclo en curso, se mostrará el resultado del máximo en el cuadro correspondiente y se dibujará en la gráfica, pasando a continuación a descargar el transformador, mostrando el mensaje de la Figura 5-25 durante el tiempo que dura el proceso.

  • Página 54: Análisis De Un Ensayo

    5.- DESCRIPCIÓN DEL SOFTWARE 5.4.- Análisis de un ensayo El análisis de un ensayo se compone de una serie de pantallas que muestran los datos técnicos del transformador y unas gráficas y tablas con los resultados obtenidos. La pantalla de la aplicación Tensión de Reabsorción es la de la figura 5-28 y la de la aplicación Resistencia de aislamiento será...
  • Página 55 5.- DESCRIPCIÓN DEL SOFTWARE En el caso en que se estuviera realizando un análisis de un ensayo anterior, si se interrumpe, no pasará nada, a no ser que se hubiera modificado algún valor, en cuyo caso mostraría la Figura 5-30. Figura 5-30: Aviso de actualización de datos.

  • Página 56: Seleccionar Fichero De Ensayo

    5.- DESCRIPCIÓN DEL SOFTWARE 5.4.1.- Seleccionar fichero de ensayo Pulsando este botón, y siempre que existan ensayos en el directorio \SAGEN_WIN\Ensayos\, va a aparecer el buscador de ensayos de la Figura 5-31. Figura 5-31: Buscador de ensayos. En el caso de que se busque por nº de fabricación, existe la opción de que la búsqueda sea manual o automática.
  • Página 57 él o pulsando el botón “Load”. Pero antes de hacerlo, el programa comprueba que realmente es un fichero de ensayo de la UM2B: si lo es lo carga en memoria, y en caso contrario, informa que es un fichero incorrecto (Figura 5-33) y ofrece la posibilidad de elegir otro nuevo (Figura 5-34).

  • Página 58: Datos Técnicos Del Transformador

    5.- DESCRIPCIÓN DEL SOFTWARE 5.4.2.- Datos técnicos del transformador Una vez cargado un ensayo, el programa va a presentar una pantalla (Figura 5-34) donde se muestran en la parte superior los datos identificativos del ensayo, y en la parte inferior los datos técnicos de la máquina. Para más información acerca del significado de estos datos, dirigirse a la sección 5.3.2.
  • Página 59 5.- DESCRIPCIÓN DEL SOFTWARE Figura 5-35: Opciones de impresión. En el caso de que se modifique alguno de los datos que influyen en el cálculo de las resistencias, cuando se pase a otra pantalla el programa muestra un aviso recordando que se han modificado datos, y que esto puede repercutir en algunas medidas (Figura 5-36).

  • Página 60: Tensión De Reabsorción

    5.- DESCRIPCIÓN DEL SOFTWARE 5.4.3.- Tensión de reabsorción En esta pantalla se muestran los puntos máximos de la tensión de reabsorción medida en los diferentes ciclos del ensayo. En la parte superior, al igual que en todas las pantallas de análisis (tensión de reabsorción, tiempo de pico y resistencia de aislamiento), se muestra el nombre del fichero que es objeto del análisis, y unos datos como son la base de tiempos seleccionada para el ensayo, la temperatura del transformador, el tipo de refrigeración, el tipo de conexión, y la tensión a la que se realiza el ensayo;...
  • Página 61 5.- DESCRIPCIÓN DEL SOFTWARE Debajo de la tabla de valores de la gráfica encontramos un selector con el que elegir el tipo de curva de interpolación con el que se desea visualizar la tensión de reabsorción. Se puede optar por tres modos de representación: Curva lineal (Figura 5-38), en la que cada punto muestreado se conecta con los adyacentes mediante una recta;...

  • Página 62: Tiempo De Pico

    5.- DESCRIPCIÓN DEL SOFTWARE 5.4.4.- Tiempo de pico Esta pantalla es muy similar a la anterior, pero en vez de mostrar la tensión de reabsorción, se muestra el punto del tiempo de pico que tarde el dieléctrico para cada ciclo en alcanzar el valor máximo de tensión de reabsorción.

  • Página 63: Resistencia De Aislamiento

    5.- DESCRIPCIÓN DEL SOFTWARE 5.4.5.- Resistencia de aislamiento Programa Tensión de Reabsorción. En esta pantalla (Figura 5-42-a) se representa la evolución de la resistencia de aislamiento referida a 20ºC. Por tanto, si la temperatura del transformador es diferente, el programa realizará una conversión para ofrecerla a 20ºC. La medida de la resistencia de aislamiento es independiente del resto de medidas (no se tiene en cuenta la base de tiempos seleccionada), y se realiza en un ciclo que dure más de 10 min.
  • Página 64 5.- DESCRIPCIÓN DEL SOFTWARE Programa Resistencia de Aislamiento (ETPRA). En esta pantalla (Figura 5-42-b) se representa la evolución de la resistencia de aislamiento referida a 20ºC teniendo en cuenta la temperatura del transformador. En el campo “Temperatura” aparece el valor que se haya fijado en el apartado "Configuración del ensayo"...

  • Página 65: Asistente De Duplicación De Ensayos

    5.- DESCRIPCIÓN DEL SOFTWARE 5.5.- Asistente de duplicación de ensayos Debido al número de ficheros implicados en un ensayo, y con el fin de facilitar el trabajo al operador en cuanto a su almacenamiento, el programa incorpora una utilidad que permite copiar los ensayos a otra ubicación distinta a la que originalmente usa el programa, existiendo la posibilidad de que tanto el origen como el destino sean unidades fijas, flexibles o de red.

  • Página 66: Página De Observaciones

    5.- DESCRIPCIÓN DEL SOFTWARE 5.6.- Página de observaciones El programa además incorpora una utilidad denominada “Observaciones”, donde el operador puede apuntar notas y / o incidencias del ensayo en un máximo de 25 líneas, y 80 caracteres por línea. El botón estará...

  • Página 67: Imprimir Un Informe

    5.- DESCRIPCIÓN DEL SOFTWARE 5.7.- Imprimir un informe Desde este botón , situado en el menú principal, se puede imprimir un informe del ensayo. Mientras dura este proceso, el programa muestra un mensaje, pidiendo al operador que espere. El informe se imprimirá en la impresora predeterminada de Windows.
  • Página 68 5.- DESCRIPCIÓN DEL SOFTWARE Figura 5-46-a: Primera página del informe (Tensión de Reabsorción). - 66 -...
  • Página 69 5.- DESCRIPCIÓN DEL SOFTWARE Figura 5-47-a: Segunda página del informe (Tensión de Reabsorción). - 67 -...
  • Página 70 5.- DESCRIPCIÓN DEL SOFTWARE Figura 5-48: Tercera página del informe (Tensión de Reabsorción). - 68 -...
  • Página 71 5.- DESCRIPCIÓN DEL SOFTWARE Figura 5-46-b: Primera página del informe (Resistencia de aislamiento). - 69 -...
  • Página 72 5.- DESCRIPCIÓN DEL SOFTWARE Figura 5-47-b: Segunda página del informe (Resistencia de Aislamiento). - 70 -...

  • Página 73: Acerca De

    5.- DESCRIPCIÓN DEL SOFTWARE 5.8.- Acerca de … Al pulsar este botón aparece una ventana (Figura 5-49) en la que se muestran: - Datos sobre la licencia. - Datos sobre la versión del programa. Figura 5-49: Pantalla Acerca de... Si dispone de conexión a Internet, al pulsar sobre la dirección web de UNITRONICS, la aplicación cargará...

  • Página 74: Salir

    5.- DESCRIPCIÓN DEL SOFTWARE 5.9.- Salir Este botón se utiliza para finalizar la aplicación. El programa siempre va a comprobar si se ha modificado algún dato durante el ensayo o el análisis. En el caso de que el ensayo no se haya completado, el programa siempre va a preguntar si se desea seguir adelante con esa decisión (Figura 5-50), y en caso afirmativo ofrece la posibilidad de guardar los datos que se han introducido (Figura 5-51).
  • Página 75 5.- DESCRIPCIÓN DEL SOFTWARE Al final, el programa recuerda que se debe apagar la unidad de medida (Figura 5-52). Figura 5-52: Aviso de apagar la unidad. - 73 -...

  • Página 76: Mantenimiento Del Equipo

    6.- MANTENIMIENTO DEL EQUIPO 6.- MANTENIMIENTO DEL EQUIPO Debido a las especiales características del equipo, éste SÓLO PUEDE SER REPARADO POR PERSONAL TÉCNICO AUTORIZADO. Al igual que ya se ha mencionado en otros apartados, debido al especial peligro que entraña el manejo de altas tensiones con el equipo, el personal de mantenimiento que repare, ajuste y calibre el mismo debe de estar cualificado y adecuadamente formado sobre el mismo.

  • Página 77: Limpieza Del Equipo

    6.- MANTENIMIENTO DEL EQUIPO 6.1.- Limpieza del equipo ATENCIÓN: Apagar siempre el interruptor de alimentación (4) y desconectar el cordón de alimentación del enchufe (5) antes de limpiar el equipo. Para la limpieza del equipo como su cableado, utilizar:  un paño suave y seco si tiene poca suciedad.

  • Página 78: Cuidado De Los Cables

    6.- MANTENIMIENTO DEL EQUIPO 6.2.- Cuidado de los cables El equipo UM2B. es capaz de proporcionar altas tensiones, por lo que LOS CABLES DEBEN ESTAR EN PERFECTO ESTADO PARA EVITAR EL PELIGRO DE SHOCK ELÉCTRICO O ERRORES E IMPRECISIONES EN LAS MEDIDAS.

  • Página 79: Comprobación De La Manguera De Prueba

    2. Comprobar la discontinuidad entre vivo y masa. Para ello tomamos el conector de alta tensión que se introduce en la unidad UM2B. Colocamos una de las puntas de prueba del polímetro en contacto con el pin que se encuentra en su interior (vivo) y la otra de sus puntas de prueba en contacto con la carcasa metálica de dicho conector.
  • Página 80 3. Comprobar la continuidad entre extremos del cable. Para ello tomamos el conector de alta tensión que se introduce en la unidad UM2B y la pinza del otro extremo del cable. Colocamos una de las puntas de prueba del polímetro en contacto con el pin que se encuentra en su interior (vivo) y la otra de sus puntas de prueba en contacto con la pinza que se encuentra en el otro extremo del cable.

  • Página 81: Reemplazo Del Fusible

    A fin de prevenir posibles picos en la tensión de alimentación que puedan dañar la unidad UM2B, ésta incorpora un fusible, que se encuentra albergado en la parte inferior del conector a la red eléctrica (5). El portafusibles se puede deslizar hacia el exterior con el dedo o con la ayuda de un pequeño destornillador.

  • Página 82: Almacenamiento Y Transporte

    6.- MANTENIMIENTO DEL EQUIPO 6.5.- Almacenamiento y transporte Cambios de situación del equipo, sobre todo si está almacenado, pueden provocar rápidas variaciones de temperatura que induzcan la aparición de humedad por condensación en el interior del equipo, lo que puede dar lugar a medidas erróneas, o cortocircuitos en el peor de los casos.

  • Página 83: Resolución De Problemas

    7.- RESOLUCIÓN DE PROBLEMAS 7.- RESOLUCIÓN DE PROBLEMAS SÍNTOMA PROBLEMA SOLUCIÓN El cable de alimentación no Conectarlo bien está bien conectado o no revisar la alimentación. hay tensión de red Sustituir el fusible (ver sección 6.4). Si persiste Se activa el interruptor de encendido El fusible se ha fundido el fallo, enviar el equipo (4),...
  • Página 84 El cable serie está mal revisar El cable de conexión está conectado “Configuración” si el conectado entre la UM2B y el PC, y sin COMX es el adecuado. embargo la pantalla de conexiones Contactar (Apartado 5.3.4) indica lo contrario El cable serie está dañado o servicio técnico...
  • Página 85 7.- RESOLUCIÓN DE PROBLEMAS SÍNTOMA PROBLEMA SOLUCIÓN Reiniciar ensayo Se detectan irregularidades en la poniendo la máquina en Máquina con carga residual medida corto tiempo recomendado En su caso repetir el Equipo bajo ensayo dañado ensayo para asegurar el o con fallo de aislamiento fallo.

  • Página 86: Soporte Técnico

    8.- SOPORTE TÉCNICO 8.- SOPORTE TÉCNICO Si precisa contactar con nuestro servicio técnico, proporcione la siguiente información: - Modelo del equipo. - Número de serie que aparece en el panel trasero. - Descripción del fallo. - Nombre y teléfono de contacto del operador encargado del equipo y un responsable del mismo.
  • Página 87 C.P.: Provincia: Persona de contacto: e-mail: Teléfono: Fax: DATOS DEL EQUIPO Nº serie de la UM2B: Fecha de adquisición: Fecha del último ajuste/calibrado: Fecha de la última revisión/reparación: Causa del envío   Calibración del equipo  Deseo certificado de calibración ...
  • Página 88 8.- SOPORTE TÉCNICO Descripción del fallo: Materiales enviados: Tabla 8-1 - 86 -...

  • Página 89: Pedido De Repuestos Y Accesorios

    Contactar exclusivamente con el Departamento Comercial. 8.3.- Observaciones El equipo UM2B ha sido desarrollado y probado en las mismas condiciones e instalaciones en las que el equipo funcionará. Sin embargo, siempre es bueno conocer el grado de satisfacción del cliente, qué nuevas prestaciones incluirían, o cuáles eliminarían, todo ello pensando en futuras mejoras hardware / software del sistema.
  • Página 90 Nº de cliente: Dirección: Población: C.P.: Provincia: Persona de contacto: e-mail: Teléfono: Fax: Nº serie de la UM2B: Fecha de adquisición: Grado de satisfacción  Muy satisfecho  Satisfecho  Insatisfecho  Bastante satisfecho  Poco satisfecho  Muy insatisfecho ¿Qué...
  • Página 91 8.- SOPORTE TÉCNICO ¿Que elementos de serie/opcionales añadiría? ¿Qué elementos eliminaría? ¿Qué defectos tiene el sistema? Tabla 8-2 - 89 -...

  • Página 92: Representantes Y Servicios Técnicos Autorizados

    8.- SOPORTE TÉCNICO 8.4.- Representantes y servicios técnicos autorizados UNITRONICS: - Departamento comercial: UNITRONICS, S.A.U. Departamento Comercial Avenida de la Fuente Nueva, 5 28709 San Sebastián de los Reyes Madrid, ESPAÑA. Tel: +34-91-540 01 25 Fax: +34-91-540 10 68 URL: http://www.unitronics-electric.com - Servicio Técnico: UNITRONICS, S.A.U.

  • Página 93: Especificaciones

    9.- ESPECIFICACIONES 9.- ESPECIFICACIONES 9.1.- Eléctricas  Requisitos de alimentación: Según versión: 230V~ ±10% 50/60 Hz ± 5% 115V~ ±10% 50/60 Hz ± 5% Categoría de instalación II, según IEC 664-1 Nota: La configuración de alimentación de los equipos viene fijada de fábrica. Consumo: 60 VA (máx.) ...

  • Página 94: Mecánicas

    9.- ESPECIFICACIONES 9.2.- Mecánicas Característica Valor Unidad Largo Ancho Alto 13.5 Peso Tabla 9.2: Características de la unidad. 9.3.- Escalas de medida  Especificaciones técnicas: Característica Rango Precisión Resolución Condiciones 500V/1000V/1500V/ Tensión ensayo 1% 1 dígitos 2000V programada y generada Corriente max.

  • Página 95: Requisitos Mínimos Del Pc De Control

    9.- ESPECIFICACIONES 9.4.- Requisitos mínimos del PC de control  PC: Basado en procesador Pentium 200 MHz o superior.  Sistema Operativo: MS Windows 95, MS Windows 98 o MS Windows NT 4 (con Service Pack 4 o superior).  Memoria RAM: 32 MB RAM. ...

  • Página 96: Apéndice A.- Declaración "Ce" De Conformidad

    APÉNDICE B.- INSTALACIÓN DEL SOFTWARE DE CONTROL APÉNDICE A.- DECLARACIÓN “CE” DE CONFORMIDAD - 94 -...

  • Página 97: Apéndice B.- Instalación Del Software De Control

    APÉNDICE B.- INSTALACIÓN DEL SOFTWARE DE CONTROL APÉNDICE B.- INSTALACIÓN DEL SOFTWARE DE CONTROL La documentación referida al manual de instalación del software de control del equipo UM2B se puede encontrar en el fichero SETUP_TR_ESP. - 95 -...

  • Página 98: Apéndice C.- Otros Equipos De Unitronics

    APÉNDICE C.- OTROS EQUIPOS DE UNITRONICS APÉNDICE C.- OTROS EQUIPOS DE UNITRONICS UNITRONICS dispone de un conjunto de herramientas orientadas al mantenimiento predictivo de máquinas eléctricas que utilizan un hardware común y aplicaciones de software específicas para realizar diferentes funciones de medida. Todas las aplicaciones software que forman este conjunto han sido desarrolladas por UNITRONICS pensando en facilitar las tareas de mantenimiento, por lo que los diferentes programas guían completamente la actuación del operador que las maneja, sin necesidad de...

  • Página 99: C.1.- Aplicaciones Disponibles

    APÉNDICE C.- OTROS EQUIPOS DE UNITRONICS C.1.- Aplicaciones disponibles Para más información, visite nuestra web en: http://www.unitronics- electric.com EDAIII: análisis de aislamiento en motores y alternadores (Figura C-1). Figura C-1: Fotografía del equipo EDAIII. ETP: evaluación de transformadores de potencia. UM1B: medida de la relación de transformación (Figura C-2).
  • Página 100 APÉNDICE C.- OTROS EQUIPOS DE UNITRONICS UM2B: medida de tensión de reabsorción y aislamiento (Figura C-3). Figura C-3: Fotografía del equipo UM2B. UM3B: medida de resistencia de bobinado (Figura C-4). Figura C-4: Fotografía del equipo UM3B. - 98 -...
  • Página 101 APÉNDICE C.- OTROS EQUIPOS DE UNITRONICS UM5B: impedancia de cortocircuito (Figura C-5). Figura C-5: Fotografía del equipo UM5B. RAFVDM: Regleta de alimentación / detector tierra (Figura C-6). Figura C-6: Fotografía del equipo RAFVDM. - 99 -...
  • Página 102 APÉNDICE C.- OTROS EQUIPOS DE UNITRONICS EDA_DIAGHELP: Software experto de diagnóstico para máquinas rotativas (Figura C-7). Figura C-7: Una pantalla de la aplicación Diag_Help. EDA_TRENDS: Software de tendencias para máquinas rotativas (Figura C-8). Figura C-8: Una pantalla de la aplicación Trends. - 100 -...
  • Página 103 APÉNDICE C.- OTROS EQUIPOS DE UNITRONICS ETP_DIAGHELP: Software experto de diagnóstico para transformadores (Figura C-9). Figura C-9: Una pantalla de la aplicación Diag_Help. ETP_TRENDS: Software de tendencias para transformadores (Figura C-10). Figura C-10: Una pantalla de la aplicación Trends. - 101 -...

  • Página 104: Apéndice D.- Glosario

    APÉNDICE D.- GLOSARIO APÉNDICE D.- GLOSARIO A continuación se describen términos de uso habitual con el equipo y su descripción asociada a este campo de trabajo. Absorción dieléctrica. “Dielectric absorption”. Propiedad de los dieléctricos de volver a ganar algo de carga eléctrica tras la retirada de un cortocircuito momentáneo.
  • Página 105 APÉNDICE D.- GLOSARIO Avería Cese de la capacidad de un Ítem para realizar su función específica. Equivale al término fallo. Bobinado Conjunto de sección conductora encargado de realizar el acoplamiento magnético inductivo. Borne Elemento conductor destinado a conectar un arrollamiento a los conductores exteriores.
  • Página 106 APÉNDICE D.- GLOSARIO Conductor Material que permite el paso continuo de una corriente eléctrica cuando está sometido a una diferencia de potencial. Conjunto Unidad funcional que forma parte de un Ítem y está formada a su vez por componentes (motor, turbina). Corriente Movimiento de electrones...
  • Página 107 APÉNDICE D.- GLOSARIO Espira Vuelta de un hilo conductor alrededor de un núcleo. Estado Admisible Condición Admisible de un Ítem para una utilización específica. Nunca será inferior al exigido por la reglamentación oficial y técnica para dicha utilización. Equivale al término Condición Admisible.
  • Página 108 APÉNDICE D.- GLOSARIO Limpieza Eliminación o reducción de suciedad, escorias, material de desecho, herrumbre o incrustación para que un Ítem trabaje en las mejores condiciones de utilización. Mantenimiento Conjunto de actividades técnicas y administrativas cuya finalidad es conservar, o restituir, un Ítem en/a las condiciones que le permitan desarrollar su función.
  • Página 109 APÉNDICE D.- GLOSARIO Modificación Cambio parcial de diseño de un Ítem. Neutro Punto de un sistema simétrico de tensiones que está normalmente a potencial cero. Paquete magnético Se trata de todos los elementos que constituyen el acoplador electromagnético que transforma la energía eléctrica en magnética, para que ésta se transforme a su vez en mecánica (máquinas rotativas) o de nuevo en eléctrica (transformadores).
  • Página 110 APÉNDICE D.- GLOSARIO Resistencia de aislamiento Resistencia que opone un material aislante al paso de la corriente, medida en la dirección en que deba asegurarse el aislamiento. Rigidez dieléctrica o potencial de ruptura Medida de la resistencia de un dieléctrico a la ruptura dieléctrica bajo la influencia de fuertes campos eléctricos, normalmente expresada en voltios por centímetro.
