Entrada Auxiliar; Para Editar Una Entrada; Salida Auxiliar - Linear E3 Serie Guía De Programación Para El Usuario

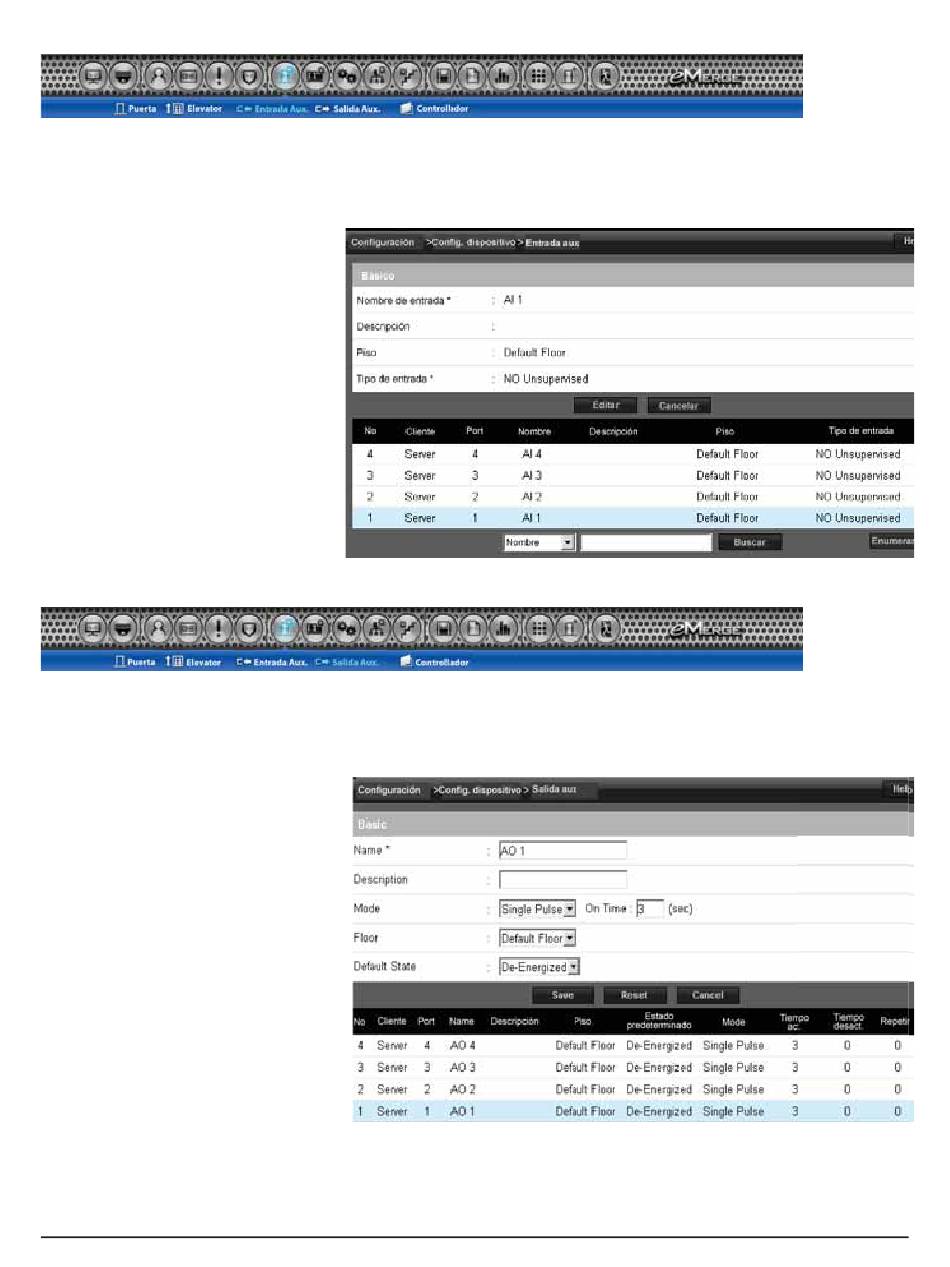

Entrada auxiliar

Entrada auxiliar muestra las entradas que se encuentran asignadas al sistema. Haga clic en el nombre de la entrada para
ver o editar la confi guración de la entrada.

Para editar una entrada

1. Seleccione la entrada deseada y haga
clic en Editar.
2. Ingrese el nombre y la descripción
(opcional) deseados de la entrada.
3. Asigne la entrada a un Piso para
visualizarlo en el Tablero.
4. Seleccione el Tipo de entrada que
corresponda a la entrada. Este valor
estará determinado por la confi guración
de cableado de la entrada.
5. Haga clic en Guardar.

Salida auxiliar

Salida auxiliar muestra las salidas que se encuentras asignadas al sistema. Haga clic en el nombre de salida para ver o editar
la confi guración de salida.
Para editar una salida
1. Seleccione la salida deseada y haga
clic en Editar.
2. Ingrese el nombre y la descripción
(opcional) deseados de la salida.
3. Confi gure el Modo de la salida:
Single Pulse (Pulso único):
•
La salida se cierra en respuesta
a un evento válido para el tiempo
ingresado.
Repeating (Repitiendo): La salida
•
se abre y se cierra en un ciclo
durante el tiempo ingresado.
4. Asigne la salida a un Piso para
visualizarlo en el Tablero.
5. Seleccione el Estado predeterminado
de la salida. Esta confi guración quedará
determinada por el tipo de salida
(energizado o desenergizado).
6. Haga clic en Guardar.
16
Guía de programación para el usuario de e3
