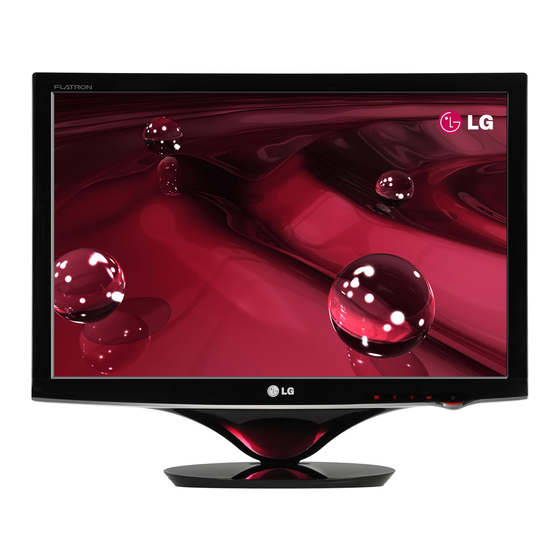

- Página 1 MANUAL DEL PROPIETARIO MONITOR LCD Lea este manual con cuidado antes de utilizar el equipo y guárdelo para futuras consultas. MODELOS DE MONITOR LCD W2286L W2486L www.lg.com...
-
Página 2: Precauciones Importantes
Precauciones importantes Esta unidad se diseñó y fabricó para garantizar la seguridad personal; sin embargo, el uso inadecuado de la unidad puede causar descargas eléctricas o riesgo de incendios. Con el fin de permitir un funcionamiento correcto de todas las opciones de seguridad incorporadas en esta pantalla, respete las siguientes normas básicas para su instalación, uso y mantenimiento. -
Página 3: Durante La Instalación
Precauciones importantes Durante la instalación No coloque objetos sobre el cable de alimentación ni los pase por encima de él; no coloque la pantalla donde el cable de alimentación pueda resultar dañado. No utilice esta pantalla cerca del agua como en una bañera, un lavabo, un fregadero, en suelo mojado o cerca de una piscina. -
Página 4: Limpieza
Precauciones importantes Limpieza Desenchufe la pantalla antes de limpiar su superficie. Utilice un paño ligeramente húmedo, no mojado. No utilice un aerosol directamente sobre la pantalla porque un exceso de pulverización puede provocar descargas eléctricas. Al limpiar el producto, desenchufe el cable de alimentación y frótelo suavemente con un paño suave para evitar arañarlo. - Página 5 Accesorios !!! Gracias por seleccionar productos LGE !!! Asegúrese de que los artículos siguientes se han incluido con su monitor. Si falta alguno, póngase en contacto con su distribuidor. Cable de alimentación Guía de usuario/ (Dependiendo del país) Tarjetas Cable de señal D-Sub de 15 Cable de señal DVI-D contactos (Esta característica no está...
-
Página 6: Conexión De La Pantalla
Conexión de la pantalla Antes de instalar el monitor, asegúrese de que no se está suministrando alimentación ni al monitor, ni al sistema informático ni a otros dispositivos conectados. Conexión y desmontaje de la base Coloque el monitor hacia abajo sobre un paño suave. Compruebe la dirección de la Base de soporte y móntela con el Cuerpo del soporte. - Página 7 Conexión de la pantalla Gire el tornillo hacia la derecha para fijar el cuerpo del soporte a la base del soporte. Tornillo Gire el tornillo usando el mango. A continuación, pliegue el mango Una vez realizado el montaje levante el del tornillo.
-
Página 8: Colocación De La Pantalla
Conexión de la pantalla Antes de instalar el monitor, asegúrese de que no se está suministrando alimentación ni al monitor, ni al sistema informático ni a otros dispositivos conectados. Colocación de la pantalla -Tras la instalación, ajuste el ángulo como se muestra a continuación. Ajuste la posición del panel de diferentes formas, para conseguir la máxima comodidad. -
Página 9: Conexión Con El Pc/Equipo De Av
Conexión de la pantalla Conexión con el PC/equipo de AV Antes de instalar el monitor, asegúrese de que no se está suministrando alimentación ni al monitor, ni al sistema informático ni a otros dispositivos conectados Conecte el cable de señal. Una vez conectado, apriete los tornillos de mariposa para asegurar la conexión. - Página 10 Conexión de la pantalla Junte los cables y utilice el soporte de cables para colocarlos como se muestra en la imagen. Soporte de cables Presione el botón ( ) del panel frontal para encender el equipo. Cuando la corriente del monitor está conectada, se ejecuta automáticamente la función ‘Self Image Setting Function’...
-
Página 11: Funciones Del Panel De Control
Funciones del panel de control Controles del panel frontal 1 2 3 Utilice este botón para entrar en los menús MODO Botón CINEMA, LUMINOS. AUTOMÁTICA, MANDO DE TIEMPO, SENSOR DIRECTO o SMART. Para obtener más información, consulte la página 16. Utilice este botón para desplazarse a EZ ZOOMING, 4:3 EN Botón AMPLIO o PHOTO EFFECT para la entrada de señal D-... - Página 12 Así se ajustará automáticamente la imagen en pantalla al tamaño de resolución de pantalla actual (modo de presentación). El mejor modo de pantalla es W2286L : 1680 x 1050 W2486L : 1920 x 1080 Botón de Utilice este botón para encender o apagar la pantalla.
-
Página 13: Indicador De Alimentación
Funciones del panel de control Indicador de El indicador de encendido permanecerá en rojo si la alimentación pantalla funciona adecuadamente (On Mode (Modo encendido)). Si la pantalla se encuentra en el Sleep Mode (Modo Sueño) (Ahorro de energía), el indicador de encendido parpadea en rojo. -
Página 14: Ajuste De Los Controles De La Presentación En Pantalla (Osd)
Ajuste de los controles de la presentación en pantalla (OSD) Ajuste de la pantalla Ajustar el tamaño de la imagen, la posición y los parámetros de funcionamiento de la pantalla resulta rápido y sencillo con el sistema de control de la presentación en pantalla. A continuación se muestra un breve ejemplo para que se familiarice con el uso de los controles. -
Página 15: Ajuste Y Selección De La Presentación En Pantalla (Osd)
Ajuste y selección de la presentación en pantalla (OSD) En la siguiente tabla se indican todos los menús de control, ajuste y configuración de la presentación en pantalla. : D-SUB(Analog signal) input DSUB : DVI-D(Digital signal) input DVI-D : HDMI input HDMI Menú... - Página 16 HDMI (HORIZONTAL / VERTICAL) entorno de funcionamiento DSUB BALANCE DE BLANCOS de un usuario HDMI OVERSCAN LÁMPARA DE (Sólo en W2286L) DSUB DVI-D ENCENDIDOFACTORY HDMI RESTABLECER NOTA El orden de los iconos puede variar dependiendo del modelo (14 a 24).
- Página 17 Ajuste y selección de la presentación en pantalla (OSD) La pantalla de OSD aparecerá al pulsar el botón situado en la parte frontal del monitor. MENU : Salir, : Mover, SET : Seleccionar Menú principal Descripción Enfoca la imagen en movimiento seleccionada. MODO Esta función ajusta el brillo de las áreas distintas a la CINEMA...
-
Página 18: Descripción
Ajuste y selección de la presentación en pantalla (OSD) La pantalla de OSD aparecerá al pulsar el botón situado en la parte frontal del monitor. Entrada D-SUB/DVI-D MENU : Salir : Mover SET : Seleccionar Entrada HDMI Menú principal Descripción EZ ZOOMING Para seleccionar la resolución de pantalla. - Página 19 Ajuste y selección de la presentación en pantalla (OSD) Menú principal Descripción Para seleccionar los efectos de color de la pantalla. PHOTO EFFECT • NORMAL La función PhotoEffect (Efecto fotográfico) está desactivada. • DESENFOQUE GAUSSIANO Utilice el botón AUTO/SET (AUTO/CONFIG.) para entrar en Este menú...
- Página 20 Ajuste y selección de la presentación en pantalla (OSD) Cuando usted presione el botón del monitor, aparecerá la presentación en pantalla (OSD).Estas funciones le permiten seleccionar fácilmente las condiciones de imagen que desee optimizadas para el entorno (iluminación ambiente, tipos de imagen, etc).
- Página 21 Ajuste y selección de la presentación en pantalla (OSD) Menú principal Submenú Descripción Entrada D-SUB/DVI-D DEMO Esta función se utiliza para demostraciones en la tienda. La pantalla se dividirá para mostrar el modo estándar a la izquierda y el modo video a la derecha para que los clientes puedan apreciar la diferencia tras aplicar el modo vídeo.
- Página 22 Ajuste y selección de la presentación en pantalla (OSD) Anteriormente se detalló el procedimiento para seleccionar y ajustar un elemento con el sistema OSD. A continuación se enumeran los iconos, los nombres de icono y las descripciones de todos los elementos que se muestran en Menu.
- Página 23 Ajuste y selección de la presentación en pantalla (OSD) Menú principal Submenú Descripción CUADRO Entrada D-SUB/DVI-D Para ajustar el brillo de la pantalla. BRILLO Para ajustar el contraste de la pantalla. CONTRASTE Ajuste su propio valor gamma:50/0/50 GAMMA En el monitor, los valores gamma altos muestran imágenes más blanquecinas, mientras que con los valores bajos se consiguen imágenes con un mayor...
- Página 24 Ajuste y selección de la presentación en pantalla (OSD) Menú principal Submenú Descripción AJUSTES HORIZONTAL Para mover la imagen de derecha a izquierda o viceversa. Para mover la imagen hacia arriba o VERTICAL hacia abajo. Para minimizar las barras o bandas RELOJ verticales del fondo de la pantalla.
- Página 25 Si selecciona OFF(DESACTIVADO), desactivará la función de control del tiempo de respuesta. (Sólo en W2286L) LÁMPARA DE Utilice esta función para encender ON(ACTIVADO) o apagar ENCENDIDO...
-
Página 26: Solución De Problemas
Solución de problemas Compruebe lo siguiente antes de llamar al servicio técnico. No aparece ninguna imagen ¿Está conectado el cable • Compruebe si el adaptador de corriente está de alimentación de la conectado correctamente a la toma. pantalla? ¿Está iluminado el •... -
Página 27: La Imagen En Pantalla No Es Correcta
Solución de problemas La imagen en pantalla no es correcta La posición en pantalla • Pulse el botón AUTO/SET para ajustar no es correcta. automáticamente la imagen en pantalla con la configuración ideal. Si los resultados no son satisfactorios, ajuste la posición de la imagen con los iconos H position y V position de la presentación en pantalla. -
Página 28: El Audio No Funciona
Solución de problemas La imagen en pantalla no es correcta El color de la pantalla • Compruebe si el cable de señal está conectado es monocromo o correctamente y utilice un destornillador para anormal. asegurarlo, si es preciso. • Asegúrese de que la tarjeta de vídeo está insertada correctamente en la ranura. -
Página 29: Especificaciones
Especificaciones W2286L Pantalla LCD de pantalla plana con TFT de matriz activa de 55,8673 cm (21,995 pulg) Revestimiento antideslumbrante Tamaño de la diagonal visible: 55,8673 cm 0,282 mm x 0,282 mm (Pitch de píxeles) Frecuencia Horizontal 30 kHz a 83 kHz (automático) - Página 30 Especificaciones W2486L Pantalla LCD de pantalla plana con TFT de matriz activa de 60,97 cm (24 pulg) Revestimiento antideslumbrante Tamaño de la diagonal visible: 60,97 cm 0,2767 mm x 0,2767 mm (Pitch de píxeles) Frecuencia Horizontal 30 kHz a 83 kHz (automático) Sincronismo Frecuencia vertical 56 Hz a 75 Hz (automático)
-
Página 31: Modos Predefinidos (Resolución)
Especificaciones Modos predefinidos (Resolución) - D-sub(Analógico) / DVI-D (Digital) ENTRADA W2286L Frecuencia vertical Frecuencia Horizontal Modos de pantalla (resolución) (Hz) (kHz) 720 X 400 31,468 VESA 640 x 480 31,469 640 x 480 VESA 37,500 800 x 600 VESA 37,879... -
Página 32: Entrada De Vídeo Hdmi
Especificaciones ENTRADA de Vídeo HDMI Frecuencia vertical Frecuencia Horizontal Modos de pantalla (resolución) (Hz) (kHz) 31,50 480p 31,25 576p 37,50 720p 45,00 720p 28,12 1080i 33,75 1080i 56,25 1080p 67,50 1080p Indicador MODO Color LED Modo encendido Rojo Temporizador Parpadea en rojo Desactivado Desactivado... - Página 33 Asegúrese de leer las Precauciones de seguridad antes de utilizar el producto. Guarde la Guía de usuario (CD) en un lugar acccesible para futuras consultas. El número de serie y de modelo del equipo se encuentra en la parte posterior o lateral ENERGY STAR is a set of power-saving del equipo.
