- Página 1 AXIS 225FD Pendent Kit Installation Guide...
-
Página 3: Package Contents

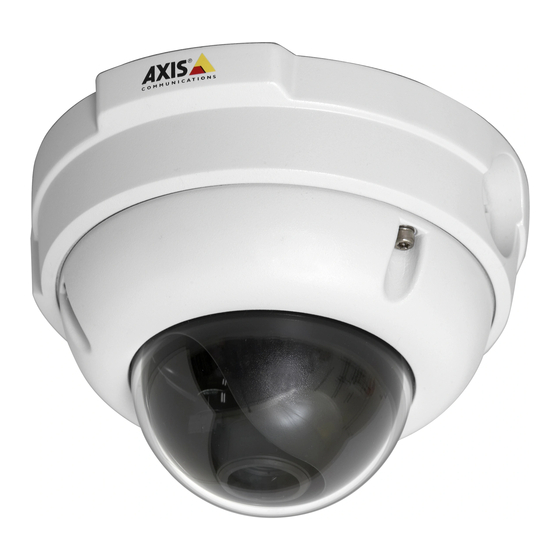

AXIS 225FD Pendent Kit - Installation Guide This installation guide provides instructions for installing the Pendent Kit for the AXIS 225FD Fixed Dome Network Camera. Please read through the entire guide before installation. For instructions on how to install the camera, please refer to the AXIS 225FD Installation Guide, available from www.axis.com or the Axis... - Página 4 AXIS 225FD Pendent Kit - Installation Guide Follow these instructions to install the pendent kit 1. Route power and network cables through the wall mount and allow to extend as shown. Install the wall mount bracket in the desired posi- tion.
- Página 5 Cables Pendent adapter Cables 3. Route the cables through the cable gland as described in the AXIS 225FD Installation Guide and secure the gland to the camera unit. Note: Before installing the camera, make a note of the serial number (S/N) which is located on the...
- Página 6 AXIS 225FD Pendent Kit - Installation Guide 4. To secure the AXIS 225FD camera unit to the pendent adapter, push the supplied bolts through the camera unit and place a washer on each bolt (see illustration below) . Make sure the gasket is properly aligned and secure the bolts in the screw holes in the pendent adapter.
-
Página 7: Contenu De L'emballage
Kit suspendu AXIS 225FD - Guide d'installation Ce guide d'installation vous explique comment installer le kit suspendu de la Caméra réseau à dôme fixe AXIS 225FD. Lisez attentivement la totalité du guide avant de commencer l'installation. Pour savoir comment installer la caméra, reportez-vous au guide d'installation de la caméra AXIS 225FD, disponible à... - Página 8 AXIS 225FD Pendent Kit - Installation Guide Procéder comme suit pour installer le kit suspendu AXIS 225FD 1. Acheminez les câbles d'alimentation et réseau à travers le support mural et étendez-les comme indiqué. Installez le support mural dans la position souhaitée.
- Página 9 Adaptateur suspendu Câbles 3. Acheminez les câbles à travers le presse-étoupe comme décrit dans le guide d'installation de la caméra AXIS 225FD, puis fixez le presse- étoupe à la caméra. Remarque : • Avant d'installer la caméra, notez le numéro de série (S/N) de l'étiquette située au...
- Página 10 AXIS 225FD Pendent Kit - Installation Guide 4. Pour fixer la caméra AXIS 225FD à l'adaptateur suspendu, poussez les boulons fournis à travers la caméra, puis placez une rondelle sur chaque boulon (voir l'illustration ci-dessous). Assurez-vous que le joint est correctement aligné et fixez les boulons dans les trous de l'adaptateur suspendu.
-
Página 11: Lieferumfang
Installationshandbuch für das Aufhängungsset der AXIS 225FD Diese Anleitung enthält Montageanweisungen für die fixe Aufhängung der Netzwerk-Kuppel der AXIS 225FD Kamera. Lesen Sie vor der Montage diese Anleitung sorgfältig durch. Weitere Anweisungen zur Installation der Kamera finden Sie im Installationshandbuch der AXIS 225FD auf der Website www.axis.com oder der CD für Axis Netzwerkvideoprodukte. - Página 12 AXIS 225FD Pendent Kit - Installation Guide Gehen Sie für die Montage des Aufhängungssets der AXIS 225FD wie folgt vor: 1. Ziehen Sie die Strom- und Netzwerkkabel durch die Wandhalterung, so dass eine Verlängerung noch möglich ist. Befestigen Sie die Wandhalteklammern in die gewünschte Position..
- Página 13 AXIS 225FD Pendent Kit - Installation Guide 2. Ziehen Sie die Kabel durch die Anschlussmuffe (siehe Installationshandbuch der AXIS 225FD), und befestigen Sie die Muffe an die Kameraeinheit.. Aufhängungsadapter Kabel Aufhängungsadapter Kabel 3. Ziehen Sie die Kabel durch die Anschlussmuffe (siehe Installationshandbuch der AXIS 225FD), und befestigen Sie die Muffe an der Kameraeinheit.
- Página 14 AXIS 225FD Pendent Kit - Installation Guide 4. Um die AXIS 225FD-Kameraeinheit an der Aufhängung zu befestigen, führen Sie die mitgelieferten Schrauben durch die Kamereinheit und setzen Sie je eine Unterlegscheibe auf die Schrauben (siehe untere Abbildung). Stellen Sie sicher, dass der Dichtungsring richtig ausgerichtet ist, und ziehen Sie die Schrauben in den Löchern des...
-
Página 15: Contenuto Della Confezione
Kit di montaggio in sospensione AXIS 225FD - Guida all'installazione Nel presente documento vengono fornite le istruzioni per il montaggio a sospensione della videocamera di rete a cupola fissa AXIS 225FD. Leggere attentamente l'intera guida prima di iniziare l'installazione. Per istruzioni sull'installazione della videocamera, consultare il manuale Guida all'installazione di AXIS 225FD, disponibile sul sito Web di Axis all'indirizzo www.axis.com oppure sul CD del prodotto. - Página 16 AXIS 225FD Pendent Kit - Installation Guide Seguire le istruzioni per installare il kit di montaggio in sospensione AXIS 225FD 1. Passare i cavi di alimentazione e di rete attraverso il supporto di montaggio e consentire una certa estensione come mostrato. Installare il supporto di montaggio a parete nella posizione desiderata.
- Página 17 Cavi 3. Passare i cavi attraverso il pressacavo come descritto nella Guida di installazione di AXIS 225FD e bloccarlo all'unità della videocamera. Remarque : • Prima di installare la videocamera, prendere nota del numero di serie (S/N) riportato sull'etichetta del prodotto situata sulla base dell'unità. Il numero di serie viene...
- Página 18 AXIS 225FD Pendent Kit - Installation Guide 4. Per fissare l'unità della videocamera AXIS 225FD al supporto per montaggio in sospensione, inserire le viti fornite attraverso l'unità della videocamera e posizionare un dado su ciascuna vite (vedere illustrazione). Accertarsi che la guarnizione sia correttamente allineata e fissare le viti nei fori corrispondenti sul supporto per montaggio in sospensione.
-
Página 19: Contenido Del Paquete
Guía de instalación del kit colgante para la AXIS 225FD Esta guía de instalación contiene las instrucciones para instalar el kit colgante para la AXIS 225FD Cámara de red con burbuja fija. Lea las instrucciones siguientes antes de realizar la instalación. - Página 20 AXIS 225FD Pendent Kit - Installation Guide Siga estas instrucciones para instalar el kit colgante para la AXIS 225FD 1. Pase los cables de alimentación y de red por el soporte de pared, de forma que queden extendidos como se muestra en la ilustración.
- Página 21 Adaptador colgante Cables Adaptador colgante Cables 3. Pase los cables por la entrada de cables como se describe en la Guía de instalación de la AXIS 225FD y fije dicha entrada a la unidad de la cámara.
- Página 22 El número de serie se utiliza durante la instalación. 4. Para fijar la unidad de la cámara AXIS 225FD al adaptador colgante, coloque los tornillos suministrados en la unidad de la cámara y enrosque una arandela en cada uno de ellos (véase la ilustración...
- Página 23 AXIS 225FD Pendent Kit February 2007 Copyright © Axis Communications AB, 2007 Part No. 27338...
