Bereich Messwert-Anzeige

Am Display können nacheinander die wichtigsten USV-Messwerte angezeigt werden.
Beim Einschalten der USV wird der Wert für die Netzspannung angezeigt.
Um auf eine andere Anzeige umzuschalten, die Taste "SEL / SET" mehrfach drücken, bis der gewünschte
Messwert angezeigt wird.
Bei Auftreten einer Störung / Alarm (FAULT) oder einer Schutzabschaltung (LOCK) wird am Display
automatisch die Art und der Code des entsprechenden Alarms angezeigt.

Version einphasig

Nachstehend finden Sie einige Beispiele:

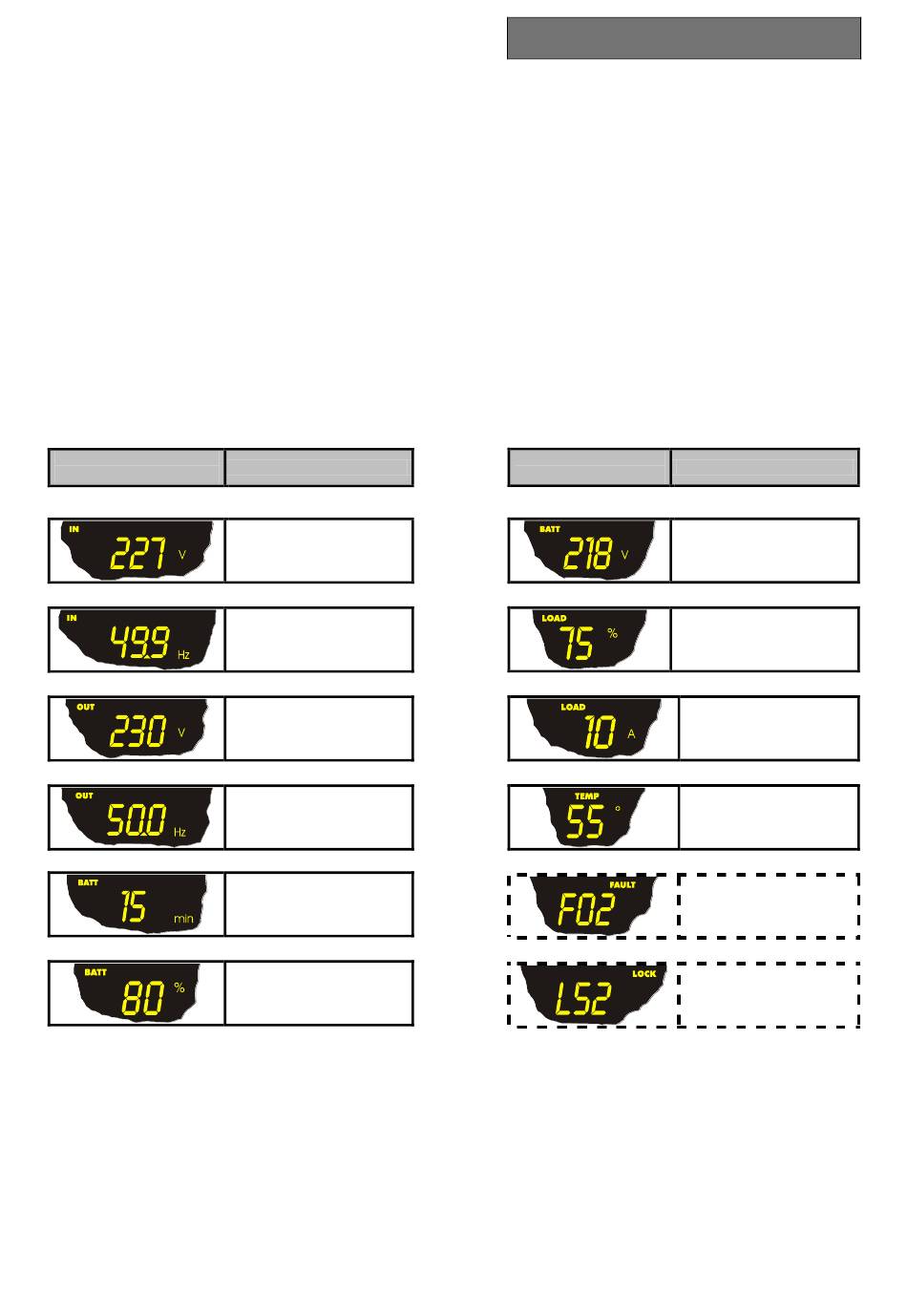

GRAFISCHES BEISPIEL
(1)
(1)
Die in den Abbildung gezeigten Werte sind reine Beispielwerte.
(2)
Die Code FAULT / LOCK können nur angezeigt werden, wenn sie in diesem Moment aktiv sind (Vorliegen einer
Störung/ Alarm oder Schutzabschaltung),
BESCHREIBUNG
Netzspannung
Netzfrequenz
Ausgangsspannung an der
USV
Frequenz der
Ausgangsspannung
Batterie-Restautonomie
Prozentwert
Batterieladung
GRAFISCHES
BEISPIEL
107
B
EDIENUNG
BESCHREIBUNG
(1)
Gesamt-Batteriespannung
Prozentwert der
angelegten Last.
Stromaufnahme durch
Last
Temperatur des
Elektronik-Kühlsystems
in der USV
Störung / Alarm
wird der entsprechende
Code angezeigt
Schutzabschaltung
wird der entsprechende
Code angezeigt
(2)
: Es
(2)
: Es
