17 Pièces de rechange
Utiliser uniquement des pièces d'origine
Von Arx S.A.!
MH 23 / MH 23 K
17.3 Marteau burineur MH 23
700606 Chape de fermeture
700599 Ressort de fermeture
700598 Couvercle
700597 Rondelle en cautchouc
700595 Ressort de pression
108717 Circlips
700276 Vis de fermeture
700281 Piston frappeur
700728 Boîtier de piston
700600 Joint de piston (x2)
109334 Anneau torique
700729 Guide-burin
700731 Ressort de pression
700732 Amortisseur de bruit
700727 Tube de guidage
700178 Poignée caoutchouc
700296 Soupape complète (voir 17.5)
700735 Crampon de guidage
108735 Circlips
700730 Douille en caoutchouc
Burin (voir 17.7)
710801 Kit d'autocollants MH 23
Marteau burineur MH 23 K
706353 Set de chape de fermeture
111101 Circlip
706090 Boîtier de piston
706089 Guide-burin
706356 Set de ressort de pression
706354 Set de guide-burin
707252 Soupape complète
710798 Kit d'autocollants MH 23 K
17 Parti di ricambio
Utilizzare solo pezzi di ricambio originali della
Von Arx AG!
17.3 Martello per scalpellare MH 23
1
700606 Cappa di chiusura
2
700599 Molla di chiusura
3
700598 Coperchio
4
700597 Rondella di gomma
5
700595 Molla di compressione posteriore
6
108717 Anello di sicurezza
7
700276 Vite di chiusura
8
700281 Percussore
9
700728 Carcassa del pistone
10
700600 Guarnizione per pistone (x2)
11
109334 Guarnizione
12
700729 Guida per scalpello
13
700731 Molla di compressione anteriore
14
700732 Marmitta
15
700727 Manicotto
16
700178 Manopola
17
700296 Valvola completa (vedi 17.5)
18
700735 Grappa di guida
19
108735 Anello Seeger
20
700730 Becco di gomma
21
Scalpello (vedi 17.7)
710801 Set di materiali adesivi MH 23
Martello per scalpellare MH 23 K
1, 2, 4
706353 Set di cappe di chiusura
111101 Anello di sicurezza
9
706090 Carcassa del pistone
12
706089 Guida per scalpello
5, 13
706356 Set di molle a compressione
10, 20
706354 Set per portautensile incl. grasso 10, 20
707252 Valvola completa
710798 Set di materiali adesivi MH 23 K
17 Repuestos
¡Utilice únicamente piezas de repuesto origina-
les de Von Arx AG!

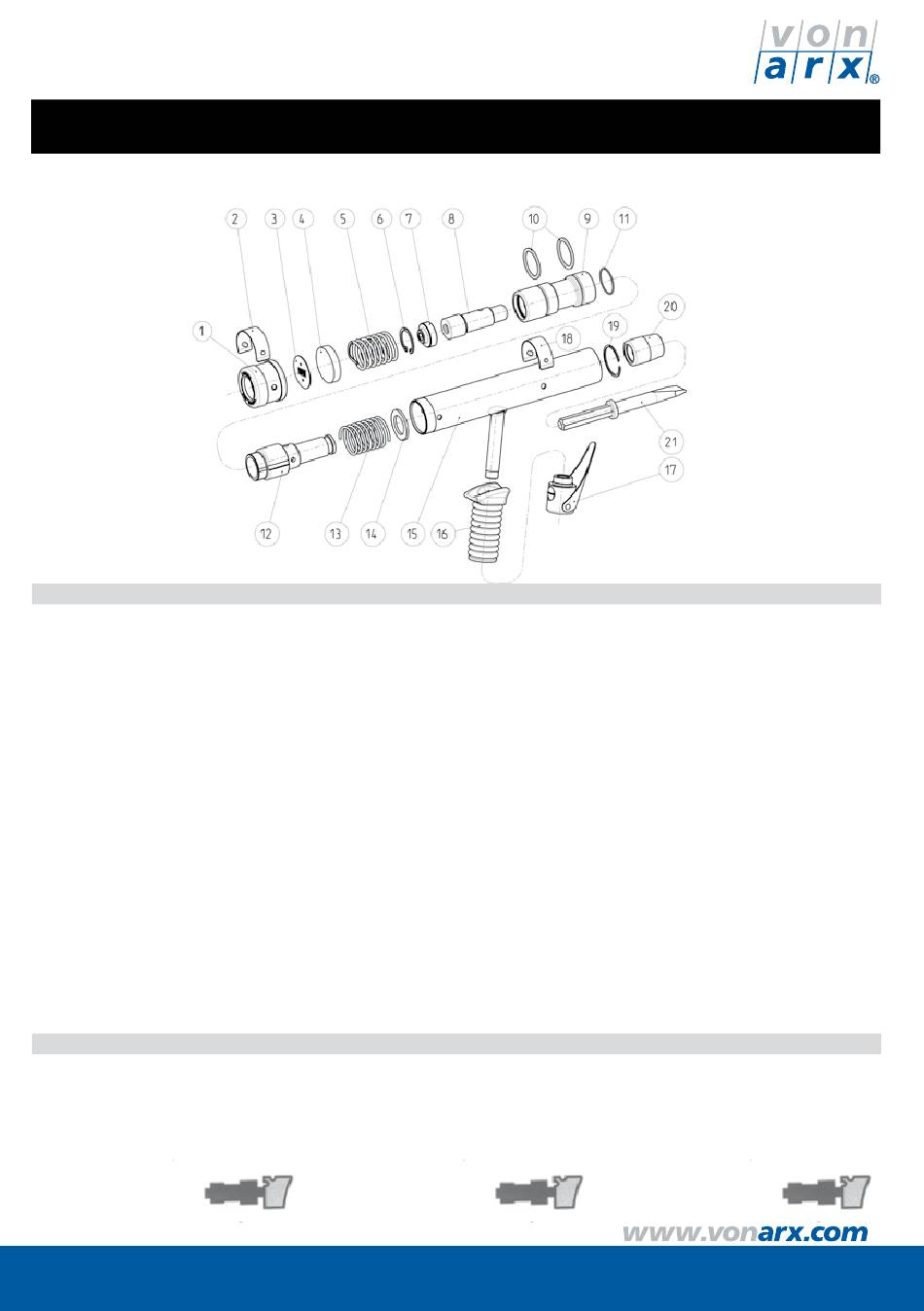

17.3 Martillo cincelador MH 23
1
700606 Tapa de cierre
2
700599 Resorte de cierre
3
700598 Tapa
4
700597 Arandela de goma
5
700595 Muelle trasero
6
108717 Aro de seguridad
7
700276 Tornillo de cierre
8
700281 Pistón de martilleo
9
700728 Carcasa del pistón
10
700600 Junta del pistón (x2)
11
109334 Arandela toroidal
12
700729 Guía del cincel
13
700731 Muelle delantero
14
700732 Silenciador
15
700727 Tubo de recubrimiento
16
700178 Mango
17
700296 Válvula completa (véase 17.5)
18
700735 Pinzas de guía
19
108735 Anillo de fijación „Seeger"
20
700730 Boquilla de goma
21
710801 Juego de adhesivos MH 23
1, 2, 4
706353 Juego de cofias de cierre
111101 Aro de retención
9
706090 Carcasa del pistón
12
706089 Guía del cincel
5, 13
706356 Juego de muelles de presión
706354 Juego de sujeción del cincel
707252 Válvula completa
710798 Juego de adhesivos MH 23 K
33 33 33 33
Cincel (véase 17.7)
Martillo cincelador MH 23 K
Copyright © Von Arx AG
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
1, 2, 4
9
12
5, 13
10, 20
