Instrucciones de uso

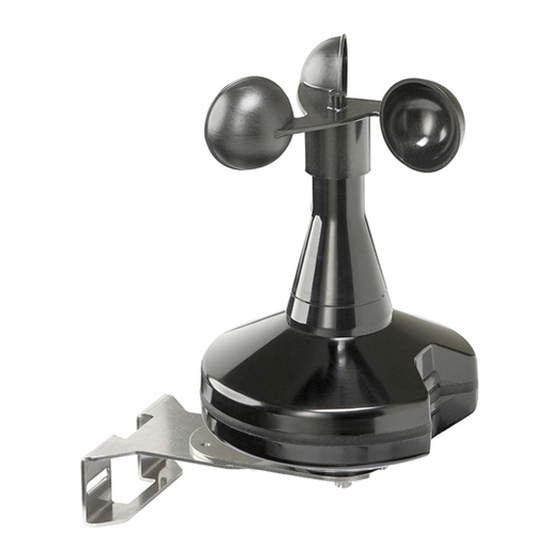

Sensor combinado
Funcionamiento
El sensor combinado se usa para medir la velocidad
del viento, las precipitaciones, la intensidad de luz y
el crepúsculo. La intensidad de luz puede registrarse
por separado para los puntos cardinales Este, Sur y
Oeste. Para la posición y la orientación de los diferen-
tes sensores véase la FIG.
A: Rueda eólica
B1...B3: Sensores de intensidad de luz oeste,
este, sur
C: Sensor de crepúsculo
D: Sensor de precipitaciones
• El sensor combinado se conecta directamente con
una estación meteorológica, 4 canales (No de ped.
1010 00), que se encarga del procesamiento de los
datos medidos y que los envía como telegramas
de conmutación o de valores al bus.
Montaje
Nota: Comprobar el lugar de montaje respecto a la
recepción de la señal de hora DCF77. En caso con-
trario pueden surgir perturbaciones en la recepción
debido a reflexiones. Distancia mínima a otros apara-
tos eléctricos: 3 m.
Sensor combinado
.
10/07
• El sensor combinado cuenta con un receptor
DCF77 por el que se puede recibir la hora oficial
alemana (hora central europea o hora central euro-
pea en verano) y enviarla al KNX/EIB (por ejemplo,
para sincronizar relojes KNX/EIB).
• La calefacción del sensor combinado protege la
electrónica de los efectos de la condensación en la
gama de temperaturas especificada. No protege
de congelamiento de la caja o de piezas móviles.
• Para la vigilancia del funcionamiento de la rueda
eólica se puede comprobar por medio del software
de la estación meteorológica si la señal de viento
es concluyente o no. En caso de señales no con-
cluyentes se pueden poner las instalaciones sensi-
bles al viento (por ejemplo, colgaduras en el ex-
terior, marquesinas) en una posición protegida
contra el viento. Se trata de señales no concluyen-
tes, si, por ejemplo, la rueda eólica está bloqueada
(debido a congelamiento).
• Para el funcionamiento, el sensor combinado ne-
cesita un dispositivo externo de alimentación de
tensión de 24 V, No de ped. 1024 00.
• El otro funcionamiento del aparato depende del
software de la estación meteorológica y de la para-
metrización de la misma. Consulte la respectiva
documentación del producto para información de-
tallada acerca del software.
Indicaciones de seguridad
¡Atención! La instalación y el montaje de apara-
tos eléctricos solamente debe efectuar un elec-
tricista formado.
El mismo ha de observar durante los trabajos
mencionados las vigentes prescripciones pre-
ventivas de accidentes.
En caso de no observar las instrucciones de in-
stalación existe peligro de incendios o de otros
peligros.
Si no es posible una recepción sin perturbaciones,
desplace el lugar de montaje por unos metros hasta
que el sensor combinado reciba la señal de hora sin
problemas (véase el cap. „Orientación de la antena").
Artículo n°: 1025 00
Página 1 de 5
