Resumen de contenidos para IKA ICC basic

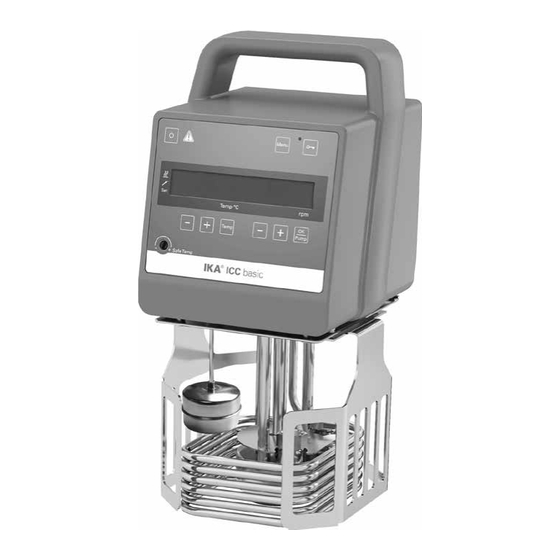

- Página 1 20000004066c ICC basic_042019 IKA ICC basic Instrucciones de manejo...
-
Página 2: Denominación
Fig. 1 Fig. 2 Pos. Denominación Panel de mando y pantalla Interruptor de alimentación Toma de corriente Flotador Calentador Soporte Pt 100 + Pt 1000 Sensor de temperatura Manija Ventilador Puerto RS 232 Puerto USB Pinza Clip de cable... -
Página 3: Tabla De Contenido
Volumen de suministro ������������������������������������������������������������������������������������������������������������������������������������� 7 Preparativos ............................. 7 Instalación ��������������������������������������������������������������������������������������������������������������������������������������������������������� 7 Llenado y vaciado ���������������������������������������������������������������������������������������������������������������������������������������������� 7 Fluidos (información estándar sobre los fluidos IKA)������������������������������������������������������������������������������������������� 8 Panel de mando y pantalla ........................9 Puesta en servicio ..........................10 Ajuste de la temperatura de seguridad ....................10 Menú... -
Página 4: Declaración Ue De Conformidad
EN 61010-1, EN 61010-2-010, EN 61326-1, EN 60529, DIN 12876-1 y EN ISO 12100� Si lo desea, puede solicitar una copia completa de la declaración de conformidad de la UE en la dirección de correo electrónico sales@ika�com� Declaración del marcado Situación (extremadamente) peligrosa en la que la no observación de las advertencias de... -
Página 5: Indicaciones De Seguridad
• Compruebe periódicamente las mangueras, los tubos y • IKA recomienda a los usuarios que procesen los mate- el baño para ver si se ha producido una fatiga de mate- riales críticos o peligrosos y protejan el montaje expe- riales (grietas/fugas)�... -
Página 6: Fluidos
No ponga en marcha el apara- No utilice nunca el aparato PELIGRO AVISO to si se produce alguna de las sin una cantidad suficiente de siguientes circunstancias: líquido portador de calor� Asi- - El aparato está dañado o no es estanco� mismo, asegúrese de que se mantienen las distancias - Los cables (no solo el cable de corriente) están dañados�... -
Página 7: Uso Previsto
Desembalaje • Desembalaje: • Volumen de suministro: - Desembale el aparato con cuidado - ICC basic - Si observa desperfectos, rellene de inmediato el regis- - Cable de alimentación tro correspondiente (correo, ferrocarril o empresa de - Cable USB 2�0 (A – micro B) transportes)�... -
Página 8: Fluidos (Información Estándar Sobre Los Fluidos Ika)
• Fluidos (información estándar sobre los líquidos IKA): Nº Designación IKA Rango de temperatura Rango de temperatura de Temperatura de Punto de de servicio para la servicio para la aplicación seguridad (°C) inflamación aplicación de baño de baño abierto (°C) abierto (°C) -
Página 9: Panel De Mando Y Pantalla
Panel de mando y pantalla Fig. 3 Pos. Designación Función Tecla ON/OFF: Enciende o apaga el termostato� Circuito de seguridad ajustable: Sirve para ajustar el límite de temperatura de seguridad con el destornillador incluido en el volumen de suministro� Pantalla LED: Muestra ajustes y valores reales�... -
Página 10: Puesta En Servicio
Puesta en servicio Compruebe si la tensión indicada en la placa de caracterís- A continuación se visualizan alternadamente las dos pan- ticas coincide con la tensión de red disponible� tallas siguientes� La toma de corriente utilizada debe disponer de una toma de tierra (conductor protector)�... -
Página 11: Menú Configuración
Menú Configuración • Estructura del menú: Configuración de fábrica activada Modo operativo (MODE) 150 °C Máx� temperatura (HI T) -20 °C Mín� temperatura (LO T) 3200 rpm Máx� velocidad de la bomba (HI R) 1000 rpm Mín� velocidad de la bomba (LO R) Tipo de líquido (FLUI) Menu Tipo de aritmética de regulación PID para la temperatura (AUTO) -
Página 12: Tipo De Regulación De La Temperatura (Auto)
Coeficiente proporcional PID (Kp 1) • Tipo de regulación de la temperatura (AUTO) El coeficiente proporcional Kp es la amplificación del re- AUTO 1: gulador y determina el grado en el que la divergencia de AUTO 1 es el ajuste preferido� Los parámetros de regu- regulación (diferencia entre temperatura nominal y real) lación óptimos se determinan automáticamente�... -
Página 13: Interfaz Usb
USB y luego instale dicho controlador ejecutando el archivo espontánea del aparato al PC (sistema de automatización)� Setup� A continuación, conecte el aparato IKA al PC me- - Los comandos se transmiten en letras mayúsculas� diante el cable de datos USB�... - Página 14 MSR de laboratorio: Rev 1�1) Los comandos NAMUR y los comandos adicionales específicos de IKA sirven solo como comandos de bajo nivel (Low Level) para la comunicación entre el aparato y el PC� Con un terminal o un programa de comunicación adecuados, estos comandos pueden transferirse directamente al aparato�...
-
Página 15: Mantenimiento Y Limpieza
Solicite a tal fin el formulario “Certificado de no objeción” a IKA, o descargue el formulario en el sitio Web de IKA - Use guantes protectores durante la limpieza del aparato� www.ika.com� - Los aparatos eléctricos no deben introducirse en el de- Devuelva el aparato que requiere reparación en su emba-... -
Página 16: Accesorios
Baño de plástico (8 litros) IB eco 18 Baño de plástico (18 litros) IB pro 9 Baño de acero (9 litros) IB pro 12 Baño de acero (12 litros) IB pro 20 Baño de acero (20 litros) Encontrará más accesorios en: www.ika.com�... -
Página 17: Datos Técnicos
Datos técnicos Tensión nominal 230 ± 10 % 115 ±10 % 100 ± 10 % Frecuencia 50 / 60 Máx� potencia absorbida 2100 (230 VAC) 1100 (115 VAC) 860 (100 VAC) Intervalo de temperatura de trabajo °C RT + 10 ��� 150 (RT+10 °C a 1000 rpm) Intervalo de temperatura de servicio °C... -
Página 18: Garantía
Garantía Según las condiciones de garantía IKA el plazo corres- La garantía no se aplica a los componentes de desgaste pondiente asciende a 24 meses� En caso de garantía, dirí- ni a los errores que puedan surgir como consecuencia de jase a su comer ciante del ramo�... - Página 19 IKA-Werke GmbH & Co.KG Janke & Kunkel-Str� 10 D-79219 Staufen Tel� +49 7633 831-0 Fax +49 7633 831-98 sales@ika�de www.ika.com...
