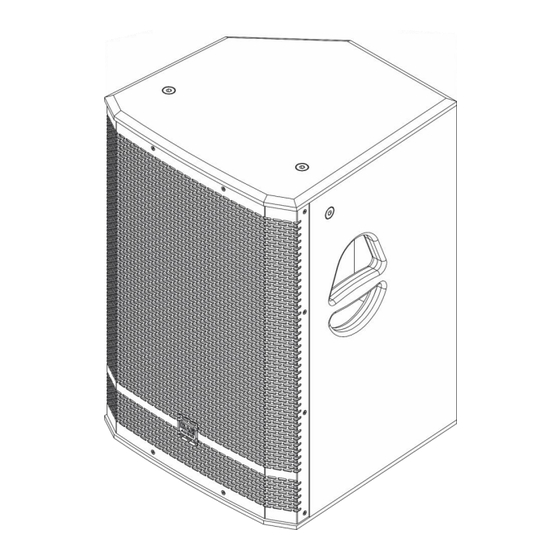

- Página 1 MANUAL ESPAÑOL Pure-12A 12” Full Range Top Cabin Código de pedido: D3721 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Países Bajos...
-
Página 2: Tabla De Contenido
Parte trasera .................................. 7 Instalación ..................................9 Instalación y funcionamiento ............................10 Ejemplo de conexión 1 (2 x Pure-10A/Pure-12A/Pure-15A y 2 x Pure-15AS/Pure-18AS) .......10 Ejemplo de conexión 2 (2 x Pure-10A/Pure-12A/Pure-15A y 1 x Pure-15AS/Pure-18AS) .......11 Panel de control .................................12 Opciones del menú principal...........................12 1. -
Página 3: Advertencia
Su envío incluye: ● DAP Audio Pure-12A 12” Full Range Top Cabin ● Cable Pro Power para alimentación de CA (1,5 m) ●... - Página 4 Pure-12A 12” Full Range Top Cabin IMPORTANTE: El fabricante no aceptará responsabilidad por cualquier daño resultante provocado por el incumplimiento de las instrucciones indicadas en este manual o cualquier modificación del sistema llevada a cabo sin autorización. ● Desconecte siempre el cable de corriente del suministro eléctrico cuando el sistema no vaya a ser utilizado.
-
Página 5: Normas Para El Funcionamiento
Puede poner en peligro su propia seguridad y la de otras personas. Una instalación incorrecta puede provocar lesiones graves y daños a la propiedad. Los altavoces Pure-12A se pueden colocar en un suelo plano de escenario o colgar del techo mediante las anillas de suspensión para altavoz (D8436). -
Página 6: Conexión Al Suministro Eléctrico
Pure-12A 12” Full Range Top Cabin Conexión al suministro eléctrico Conecte el dispositivo al suministro eléctrico a través del enchufe. Tenga siempre cuidado de que el cable del color correcto sea conectado al lugar apropiado. Internacional Cable para la UE... -
Página 7: Descripción Del Dispositivo
Descripción del dispositivo Características El DAP Audio Pure-12A es un altavoz activo de rango completo de 12" que puede ajustarse con precisión a través de su módulo DSP de 24 bits. Es un recinto muy compacto, potente y versátil apropiado tanto para aplicaciones móviles como para empresas de alquiler de equipos o instalaciones fijas. -
Página 8: Parte Trasera
CH2: la unidad Pure-12A enviará la señal recibida en INPUT 2 al altavoz conectado. ● CH1+CH2: la unidad Pure-12A enviará la señal recibida en las entradas INPUT 1 e INPUT 2 al altavoz conectado. 05) Entrada y salida LINK (interconexión) XLR de 3 clavijas Sirve para conectar un altavoz. - Página 9 Pure-12A 12” Full Range Top Cabin Fig. 03 13) Conector INPUT 2 (entrada) combinado XLR de 3 clavijas/jack de 6,3 mm Sirve para conectar un dispositivo con nivel de línea o un micrófono. 14) Control GAIN (ganancia), INPUT 2 (entrada) Gire este control para establecer la ganancia de INPUT 2.
-
Página 10: Instalación
Pure-12A 12” Full Range Top Cabin Instalación Retire todo el material de embalaje del altavoz Pure-12A. Compruebe que se haya extraído todo el relleno de espuma y plástico. Conecte todos los cables. No suministre la energía hasta que se haya instalado y conectado el sistema completo correctamente. -
Página 11: Instalación Y Funcionamiento
No trate de hacer funcionar un producto con especificación para 115 V con 230 V o viceversa. Ejemplo de conexión 1 (2 x Pure-10A/Pure-12A/Pure-15A y 2 x Pure-15AS/Pure-18AS) Realice todas sus conexiones iniciales con todos los equipos apagados y asegúrese de que los controles de volumen principales se encuentran en el ajuste mínimo. -
Página 12: Ejemplo De Conexión 2 (2 X Pure-10A/Pure-12A/Pure-15A Y 1 X Pure-15As/Pure-18As)
Pure-12A 12” Full Range Top Cabin Ejemplo de conexión 2 (2 x Pure-10A/Pure-12A/Pure-15A y 1 x Pure-15AS/Pure-18AS) Realice todas sus conexiones iniciales con todos los equipos apagados y asegúrese de que los controles de volumen principales se encuentran en el ajuste mínimo. Siga los pasos a continuación. -
Página 13: Panel De Control
Pure-12A 12” Full Range Top Cabin Panel de control Pulse y gire el control para desplazarse por las opciones del menú. Fig. 07 Desactivación de la pantalla después de 60 segundos de inactividad Si no se pulsa ni gira el control (19) durante 60 segundos, la pantalla se apagará. -
Página 14: Preset (Preajustes)
Pure-12A 12” Full Range Top Cabin 1. PRESET (preajustes) En este menú puede elegir el preajuste deseado. 01) Gire el control (19) para seleccionar uno de los 5 preajustes: 02) Pulse el control (19) para confirmar. 2. LOW EQ (EQ de frecuencias graves) Con este menú... -
Página 15: High Pass (Filtro De Paso Alto)
Pure-12A 12” Full Range Top Cabin 5. HIGH PASS (filtro de paso alto) En este menú puede establecer la frecuencia del filtro de paso alto. 01) Gire el control (19) para seleccionar una de las 6 opciones: 02) Pulse el control (19) para confirmar. -
Página 16: Front Led (Led Frontal)
Pure-12A 12” Full Range Top Cabin 9. FRONT LED (LED frontal) En este menú puede seleccionar la función del LED frontal situado debajo de la rejilla. 01) Gire el control (19) para seleccionar una de las 3 opciones: ● CLIP (saturación): si la potencia de la señal recibida es muy alta, el LED se iluminará en rojo. -
Página 17: Lock (Bloqueo)
Pure-12A 12” Full Range Top Cabin 13. LOCK (bloqueo) En este menú puede establecer el bloqueo del menú. 01) Gire el control (19) para seleccionar una de las 2 opciones: ● OFF (desactivado): el bloqueo del menú está desactivado. ●... -
Página 18: Store (Guardar)
Pure-12A 12” Full Range Top Cabin 16. STORE (guardar) En este menú puede guardar los ajustes actuales del dispositivo. 01) Gire el control (19) para seleccionar la ubicación deseada. Dispone de 6 ubicaciones. 02) Pulse el control (19) para confirmar. -
Página 19: Reset (Restaurar Ajustes Predeterminados)
Pure-12A 12” Full Range Top Cabin 18. RESET (restaurar ajustes predeterminados) Con este menú puede restaurar los ajustes predeterminados de fábrica. 01) Gire el control (19) para seleccionar una de las 2 opciones: ● NO: vuelve al menú principal. ●... -
Página 20: Cables De Conexión
Pure-12A 12” Full Range Top Cabin Cables de conexión Cuide bien sus cables, sujételos siempre por los conectores y evite hacer nudos o retorcerlos en el momento de enrollarlos: si hace esto mejorará la vida útil de los cables y su fiabilidad. Compruebe los cables de forma periódica. -
Página 21: Mantenimiento
Pure-12A 12” Full Range Top Cabin Mantenimiento El altavoz Pure-12A requiere muy poco mantenimiento. No obstante, debe mantener la unidad limpia. Desconecte el suministro de energía y limpie la cubierta con un trapo húmedo. No sumerja el dispositivo en líquido. No utilice alcohol ni disolventes. -
Página 22: Especificaciones Del Producto
Pure-12A 12” Full Range Top Cabin Especificaciones del producto Modelo: Pure-12A 12” Full Range Top Cabin Sistema: 2 vías, activo, rango completo Fuente de alimentación: 120/230 V CA, 50/60 Hz Consumo de energía: 600 W máx. Potencia de la etapa de potencia:... - Página 23 Pure-12A 12” Full Range Top Cabin Código de pedido: D3721...
