Conectar una tarjeta GV-4008

•
Conecte los cables de vídeo y audio a la tarjeta GV-4008.
•
Mediante un cable convertidor de alimentación SATA suministrado, conecte la tarjeta
GV-4008 a la fuente de alimentación. El LED de alimentación situado en la esquina
superior derecha se debe iluminar en verde y los cuatro LED de estado (D3, D9, D14,
D18) situados en la esquina izquierda se deben iluminar en color verde para indicar la
funcionalidad normal.
Audio 1~8
Audio 1~8
Vídeo 1~8
Video 1~8
Nota:
1. La tarjeta GV-4008 solamente funciona cuando la llave USB suministrada se inserta en
el equipo.
2. La tarjeta GV-4008 no funciona con micrófonos alimentados a través del equipo. Utilice
micrófonos cuya alimentación sea externa.
1
Indicadores
Status
LED de
LEDs
estado

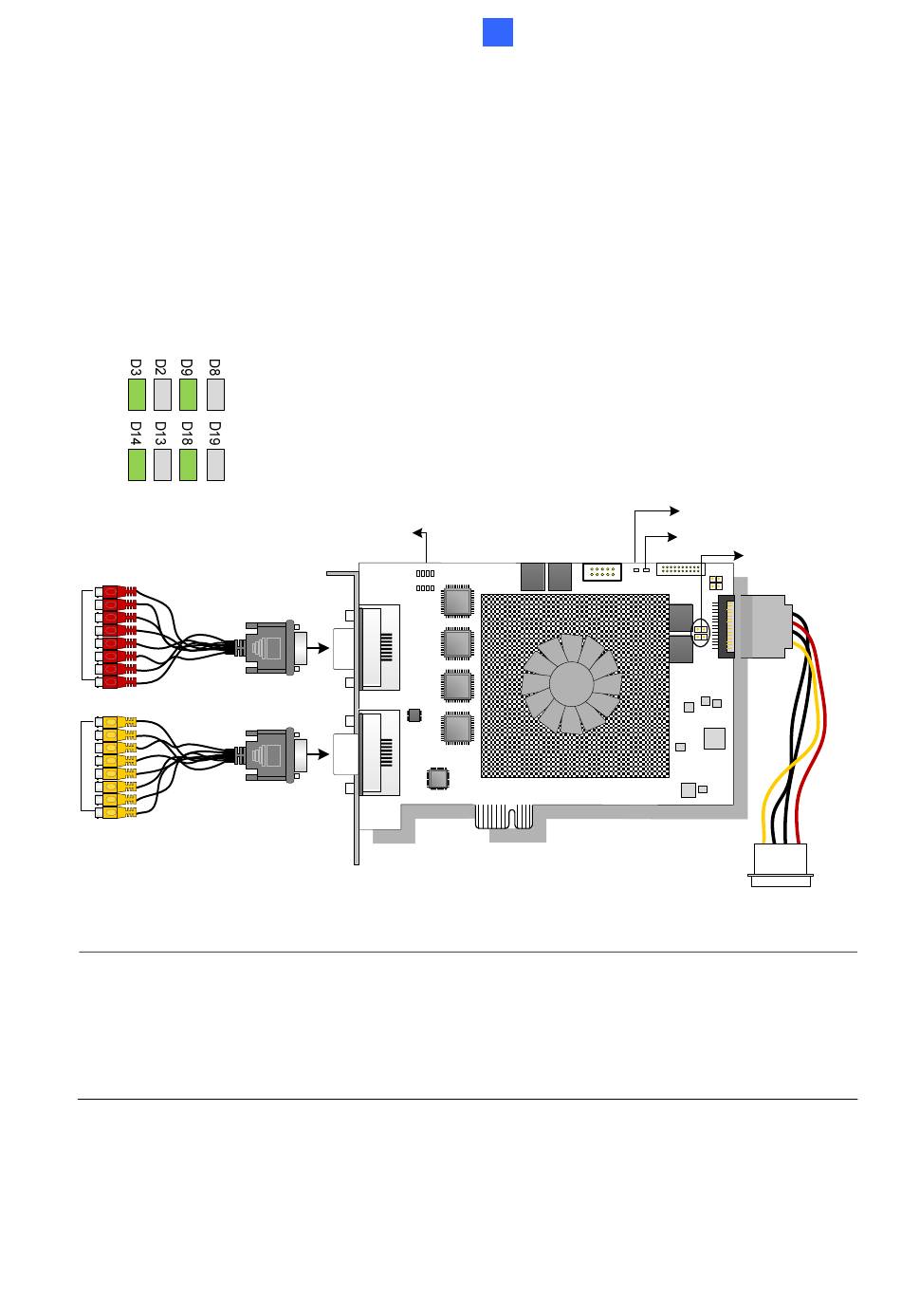

Figura 1-1
Tarjetas de captura de vídeo
LED de alimentación
Power LED
LED de restablecimiento
Reset LED
Tarjeta GV-4008
GV-4008 Card
Cable convertidor de
SATA Power Converter Cable
alimentación SATA
Hardware
Control de
Watchdog
vigilancia de
hardware
