Sistema de Potencia
Instalación del Transformador
IMPORTANTE:
•
El transformador fue diseñado para el uso interno, pero puede ser utilizado en un receptaculo eléctrico
externo, siempre y cuando este protejido con una cobertura a prueba de agua, disponible en los
almacenes locales de equipos electricos.)
•
Todo cable de bajo voltaje utilizado con el operador de pontones PRO GTO® 200XL debe ser de
calibre 16 con conductores doble, multi-trenzado (vea la página 20 en el catálogo de accesorios). No
corra más de 1000 pies de alambre.
•
Si su porton esta a más de 1000 Pies del suministro de potencia AC, usted necesitará utilizar por lo
menos un panel solar de 5 vatios para cargar la batería (véa el catálogo de accesorio). Utilice la gráfica
y el mapa para determinar la actividad del panel solar y del portón.

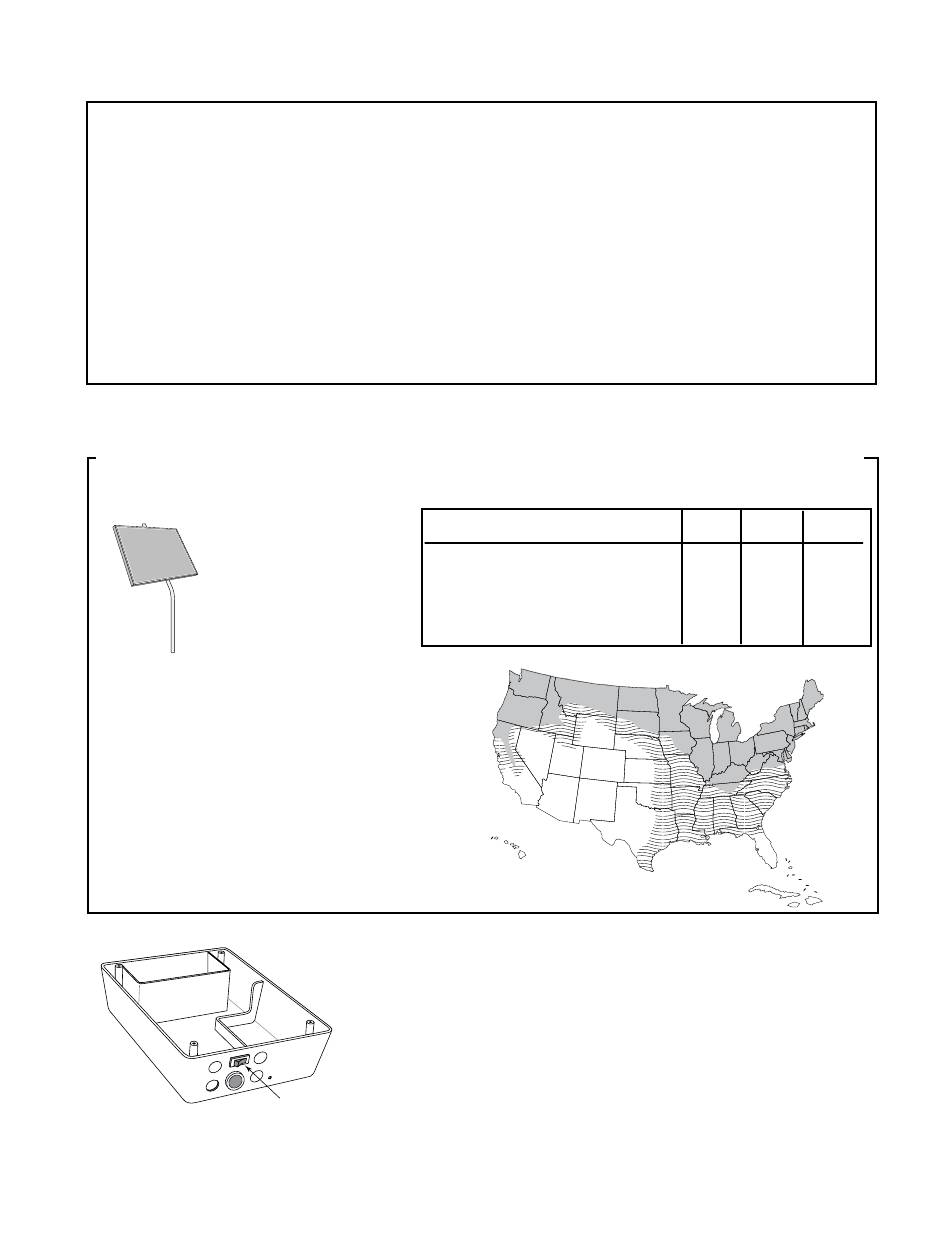

Panel Solar Opcional y Actividad del Portón
Utilice la gráfica y el mapa
para determinar la cantidad
de ciclo operacionales*
diarios, utilizando un panel
solar de 5 a 30 vatios. La
gráfica muestra las lecturas
en invierno con (luz solar
mínima) y no aplica al uso
con accesorios.
Los accesorios conectados a su sistema
requieren de mas potencia de su batería.
NOTA: Un máximo de 30 vatios de potencia
de carga solar se pueden conectar a la GTO /
PRO ® 2000XL. Consulte, las instrucciones
de instalación del panel solar para más
información.
INTERRUPTOR DE ENERGÍA
ENCENDIDO O APAGADO
Gráfica del Estimado de Ciclos Diarios del Portón
En Invierno
12 v portón sencillo (10 watts) carga solar
12 v portón sencillo (15 watts) carga solar
12 v portón sencillo (20 watts) carga solar
12 v portón sencillo (25 watts) carga solar
12 v portón sencillo (30 watts)carga solar
Zona 3
Zona 3
Paso 1
Aségurese que la caja de control, está apagada antes de continuar con el
próximo paso.
Paso 2
Seleccione el receptaculo eléctrico donde usted enchufara el
transformador. Mida la distancia del receptaculo a la caja del control
siguiendo el sendero donde el alambre será colocado. Después de que
usted haya medido cuánto alambre necesitara, corte el alambre con la
longitud apropiada.
19
Zona 1
Zona 2
Zona 3
8
16
26
11
20
30
14
28
38
17
36
46
20
44
54
Zona 1
Zona 2
Zona 3
