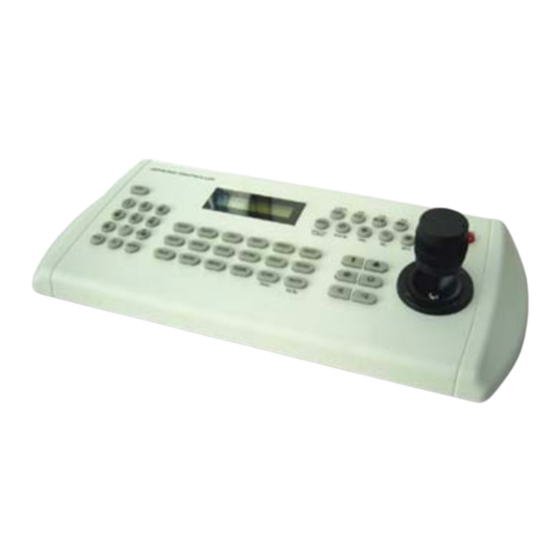

- Página 1 FASTRAX ll TECLADO CONTROLADOR HID2404CZ & HID2404CL Manual de Instrucciones HID2404CZ HID2404CL Favor de Leer este manual antes de utilizar el equipo y manténgalo en un lugar accesible para referencia. Rev.040130...
- Página 2 PRECAUCIONES PRECAUCION EXPLICACIÓN DE SÍMBOLO GRÁFICOS El Símbolo representado por un relámpago con punta de flecha dentro de un triangulo equilátero, se muestra con el objetivo de alertar al usuario que existen ‘Voltajes Peligrosos’ sin aislamiento, dentro de la cubierta de la unidad. Dichos voltajes pueden ser de tal magnitud que constituyen un riesgo de choque eléctrico a personas.
-
Página 3: Declaración De Conformidad Con Fcc
DECLARACIÓN DE CONFORMIDAD CON FCC INFORMACIÓN DE FCC: Este equipo se ha probado y encontrado para cumplir con los limites para un aparto digital de clase A, según Parte 15 del reglamento de FCC. Estos lÍmites fueron diseñados para proporcionar una protección razonable contra las interferencias dañosas en caso de operar el equipo en cuestión en el ambiente comercial. -
Página 4: Consejos Importantes
CONSEJOS IMPORTANTES Lea todas las Instrucciones -- Todas las instrucciones y Cables de Alimentación -- No permite que nadie se consejos de seguridad deben de leerse antes de operar el recargue sobre el cable. No ubique el monitor de video o el equipo. -
Página 5: Tabla De Contenido
Contenidos Tabla de Capítulo 1.0 INTRODUCCIÓN 1.1 Características 1.2 Desembalaje Capítulo 2.0 INSTALACIÓN 2.1 Diagrama de Conexión 2.1.1 Diagrama básico de instalación 2.1.2 Único Multiplexor 2.1.3 Único usuario con 2 multiplexores 2.1.4 Dos multiplexores con teclado esclavo (método 1) 2.1.5 Dos multiplexores con teclado esclavo (método 2) 2.2 Ajustes Dip Switch 2.3 Configuración del Multiplexor 2.4 Configuración del Teclado... -
Página 6: Introducción
Capítulo 1 INTRODUCCIÓN 1.1 Características Este teclado es capaz de controlar 32 domos FastraxII y controlar remotamente Multiplexores(max 255), Grabadores Digitales(max 99) etc… Características del teclado: • Control de velocidad manual desde 0.5°/seg. Hasta 90°/seg. con velocidad turbo (Máx. 380°) cuando se pulse la tecla Ctrl. - Página 7 Figure 1 – Sistema de configuración típico...
-
Página 8: Desembalaje
Desembalaje Desempaque el equipo y asegúrese de que incluya todos los elementos listados. Contenido de la caja del controlador Teclado Controlador ---------------------------- Concentrador ------------------------------------- 3mts. de cable ------------------------------------ 2 Tornillos M4 x L10 -------------------------------- 4 Manual de Instrucciones ---- ------------------- 1 Fuente 12VDC ---- ----- ------ -------- -- 1... -
Página 9: Instalación
Capítulo 2 INSTALACIÓN 2.1 Diagramas de Conexión 2.1.1 Diagrama de Instalación Básico J-BOX DOME POWER RS485(+) DOME1 + RX+(TX+) AC 24V RS485(-) DOME1 - RX-(TX-) STP AWG # 22 ALARM OUTPUT ALARM INPUT POWER AC 24V SENSOR ALARM INPUT UP TO 8 FGND (RX+) (RX+) - Página 10 2.1.2 Multiplexor Único P O W E R P O W E R P O W E R A C 2 4 V A C 2 4 V A C 2 4 V A W G # 2 4 (R S -4 2 2 ) B N C S P O T M O N IT O R M A IN M O N IT O R...
-
Página 11: Único Teclado Con Dos Multiplexores
2.1.3 Único Teclado con dos Multiplexores POWER POWER POWER AC 24V AC 24V AC 24V AWG # 24 (RS-422) 1ST MAIN MONITOR SPOT MONITOR 2ND MAIN MONITOR 1ST MULTIPLEXER 2ND MULTIPLEXER RS-485(+) PIN No.4 RS-485(-) PIN No.5 La salida Spot del primer multiplexor debe conectarse a la entrada 16 del Segundo Multiplexor. -
Página 12: Dos Multiplexores Con Teclado Esclavo (Método 1)
2.1.4 Dos Multiplexores con Teclado Esclavo (modo 1) POWER POWER POWER AC 24V AC 24V AC 24V AWG # 24 (RS-422) SPOT MONITOR SPOT MONITOR 1ST MAIN MONITOR FOR SLAVE K/B FOR MASTER K/B 1ST MULTIPLEXER 2ND MULTIPLEXER RS-485(+) PIN No.4 RS-485(-) PIN No.5... -
Página 13: Dos Multiplexores Con Teclado Esclavo (Método 2)
2.1.5 Dos Multiplexores con Teclado Esclavo (modo 2) POWER POWER POWER AC 24V AC 24V AC 24V AWG # 24 (RS-422) SPOT MONITOR SPOT MONITOR 1ST MAIN MONITOR FOR SLAVE K/B FOR MASTER K/B 2ND MAIN MONITOR 1ST MULTIPLEXER 2ND MULTIPLEXER RS-485(+) PIN No.4 RS-485(-) PIN No.5 La salida Spot del primer multiplexor debe conectarse a la entrada 16 del Segundo Multiplexor. -
Página 14: Ajustes Dip Switch
2.2 Terminación & Ajustes Dip Switch El Primero y último dispositivo en una instalación (Domo o Controlador) deberán de tener una Terminal de datos configurable por DIP switches. Sin esta configuración, existe una gran posibilidad de error en señales de control. El total de cable de comunicación no deberá exceder de 1200mts. -
Página 15: Configuración Del Multiplexor
SETTING DESCRIPCIÓN DOME1 Terminación Mux/Slave Terminación DOME2 Terminación Reservado Esclavo Maestro Reservado Tabla1 - S1 Ajustes Switch 2.3 Configuración del Multiplexor - Configuración Duplex: NOTA: Los Multiplexores requirieren una nueva versión de ROM para poder ser controlados desde el teclado.. El Nuevo ROM acepta instrucciones desde el teclado controlador. Si el número de serie de su multiplexor es M104xxxx o mayor, entonces esta listo para aceptar instrucciones a control remoto. -
Página 16: Ajuste Del Teclado
la misma alarma a ambos, multiplexor y domo. - Configuración Triplex: Configuración de la Unidad Tipo de Red: RS 485 Velocidad: 9600 bps dirección unidad: 001 ~ 256 Protocolo: 2.4 Ajuste del Teclado Este es un comando oculto para configurar contraseñas de usuarios y funciones especiales como Carga / descarga de datos. - Página 17 - Set Baud rate : 2400~230K PUERTO DOME1 DE LA J-BOX (RS-485) D2/DVR : 2400~230K PUERTO DOME2 DE LA J-BOX (RS-485) MUX/AUX : 2400~230K PUERTO MUX DE LA J-BOX (RS-485) DVR/AUX : 2400~230K PUERTO DVR DE LA J-BOX (RS-232C) Save and Exit Com Ports Selecciona el dispositivo a conectar en el puerto seleccionado.
-
Página 18: Ajustes De Teclados Maestro & Esclavo
- BRIGHT : 01~13 - Save and Exit 2.5 Ajustes de teclados Maestro & Esclavo Se pueden utilizar 2 teclados. El teclado maestro se deberá configurar como se indica. 1. Chequear que el dip switch7 de S2 esté a “OFF”. 2. -
Página 19: Instalación Con Adr
2.6 Instalación con ADR 22 AWG UTP CABLE WIRE CONNECTION DOME JUNCTION BOX R(T)X+ DOME1 + R(T)X- DOME1 - JUNCTION BOX DOME2 + DOME2 - Control Remoto J-BOX(FRONT) J-BOX(REAR) TX+ TX- RS-485 RS-232 CABLE Control Remoto ADR SERIES DATA2 DATA1 Control PTZ desde el DVR Figure 9 –... - Página 20 Pulsar “OK”, entonces aparecerá la siguiente pantalla. Seleccionar “System Information” en el menú system y cambiar UNIT ID. Seleccionar “Camera” en el menú Device (Dispositivo). Unit ID deberá tener valores de 1 hasta 99. no se permite “0” para Unit ID.
- Página 21 Ajustar “PTZ Device” y “ID” del domo. Seleccionar el menú RS232/RS485. RS232/RS485 Baud Rate Parity Data Stop Usage RS232 9600 None Remote Control RS485 9600 None PTZ Control Después de ajustar el número de unidad, pulsar en el teclado el número de ID programado, y después pulsar el botón DVR.
-
Página 22: Instalación Pc Dvr
2.7 Instalación PC DVR 22 AWG UTP CABLE WIRE CONNECTION DOME JUNCTION BOX R(T)X+ DOME1 + R(T)X- DOME1 - CONVERTER JUNCTION BOX TX+(RS-485) DOME2 + TX-(RS-485) DOME2 - J-BOX(FRONT) J-BOX(REAR) RS-232 CABLE SDR SERIES DATA2 DATA1 RS-232C to RS-485 CONVERTER Figure 10 –... - Página 23 5) Como ajustar el PC DVR A. Conectar el PC DVR. B. Pulsar la tecla Menu. C. Seleccionar la entrada de cámara a la que esté conectado el domo. Entonces configurar como se indican los ajustes PTZ...
- Página 24 Port : COM2 RX Device : Fastrax…. Baud Rate : 9600 Data Parity : None Stop Bit : XX D. Si no se requiere PTZ para el IDR, no es necesario el cable. 6) Como ajustar el IDR Remoto A. Si se selecciona Setup en la pantalla principal, aparecerá la siguiente pantalla. B.
-
Página 26: Operación
Capítulo 3 OPERACIÓN 3.1 Bloqueo / desbloqueo del Teclado (Comando Oculto) Cuando el usuario abandone el puesto de control, puede querer bloquear el teclado para prevenir el uso no autorizado. Pulsando 777 + Enter se bloqueará el teclado. Para desbloquear vuelva a pulsar 777 + Enter mientras el teclado este bloqueado. -
Página 27: Full Screen / Pantalla Completa (M + Mux, N + Main)
Full Screen / Pantalla Completa (m + Mux, n + Main) Seleccione las cámaras de la1 a la 16 presionando el número de la cámara y la tecla de Main. La cámara seleccionada aparecerá en la pantalla completa. Aun cuando no haya cámara conectada en esa entrada del multiplexor, el monitor mostrará la entrada de la cámara (refiérase al siguiente ejemplo). -
Página 28: Resumen Del Control Del Teclado
En una configuración de dos multiplexores, 18+Cam cambiará la cámara 18 (Segunda cámara en el multiplexor 2) a la salida auxiliar del multiplexor 2 y el teclado controlador tendrá control de la cámara seleccionada. 31+Cam = Cámara 15 del Segundo multiplexor. 3.3 Resumen del Control del Teclado MULTIPLEXER DVR CONTROL... -
Página 29: Ejemplo De Operación
Ejemplo de operación Ctrl + Menu : Pulsar y mantener pulsada la tecla Ctrl y pulsar la tecla Menu 1 + Cam : Pulsar la tecla1 , y a continuación pulsar la tecla Cam Ctrl + Joystick : Mantener pulsada la tecla Ctrl mientras se manipula el Joystick Enter + Joystick : Mantener pulsada la tecla Enter mientras se manipula el Joystick 3.3.1 Teclas para el control de los Domos Función... -
Página 30: Teclas Para El Control Del Multiplexor
Control/ Shift Ctrl Ctrl + Joystick : En el modo de programación (Preset, Patrón, Escaneo,...) el joystick opera como si estuviera en el modo normal de operación. Cuando se presiona y se mantiene presionada la tecla Ctrl , todos los movimientos del joystick se comenzarán a grabar en el modo de programación de patrones. -
Página 31: Teclas Para El Control Del Dvr
Seleccionar Seleccionar Multiplexor (ej.; 1 o 2+Mux) Mux ID Control Arriba / Abajo / Izquierda / Derecha en el modo de ZOOM y modo de Movimiento Enter + CONFIGURACIÓN. del Cursor Joystick Giro a la derecha para modo SET de multiplexor. Giro a la izquierda para modo ESC. - Página 32 Ir al último Ir a la última grabación (Solo para equipos IDR). CTRL + Ir al primero Ir a la primera grabación (Solo para equipos IDR). CTRL + Aumentar velocidad No.+ Rebobinado rápido a x(No.) veces (Solo para equipos IDR). X veces Aumentar velocidad No.+...
-
Página 33: Resolución De Problemas
Apéndice A Resolución de problemas Si ocurre un problema, verifique la instalación de la cámara-domo según las instrucciones en este manual, así como la conexión con otro tipo de equipo. Debemos de aislar el problema especifico a un punto especifico en el sistema. Problema Posible Solución Revise que las direcciones de las cámaras... -
Página 34: Especificación
Apéndice B ESPECIFICACIÓN Consumo 12VDC, 0.5W Puertos de control RS-485, RS-232C Velocidades 2400~230K bps Temperatura de operación 0°C a 50°C(32 F a 122 Humedad 0 to 90%RH(sin condensación) Temperatura de almacenamiento -20°C to 60°C(-40 F to 122 Dimensión Joystick Profesional 380x168x96 (HID2404CZx) Peso...
