6.2.3 Asegurar el último colector
B Eleve ligeramente el colector situado a la izquierda
y deslice por debajo del mismo las placas
intermedias del lado izquierdo (fig. 30, pos. 3)
situadas sobre el 2° y el 3er listón adicional, así como
en la parte central del colector sobre un listón hasta
que la elevación de las mismas haga tope en el
borde del colector.
B Es necesario realizar previamente un taladro de
4 mm para el tornillo (fig. 30, pos. 1).
B Fije los elementos unilaterales de sujeción
(fig. 30, pos. 2) con tornillos 6 × 40 (fig. 30, pos. 1)
y arandelas (utilice una llave de tamaño 10).

6.2.4 Montaje en varias filas

Si se han previsto varias filas de colectores una encima
de otra, es preciso montar seguros contra deslizamiento
para los colectores superiores.
i
CONSEJOS PARA EL PROFESIONAL
En caso de ejecución horizontal, es
necesario montar asimismo 3 seguros
contra deslizamiento centrados respecto
al colector, a una distancia de 700 mm.
B Coloque dos seguros contra deslizamiento
(fig. 31, pos. 1) por cada colector, centrados
(separados 700 mm entre sí) en la parte superior del
colector inferior, sobre el cuarto listón adicional de la
fila inferior y fíjelos con dos tornillos de 4 × 40 cada
uno.
B Deje deslizar el colector de la fila superior
(fig. 31, pos. 2) hasta los seguros contra
deslizamiento y nivélelo con la fila inferior.
B Fije los colectores como en la fila inferior.
6 720 612 575 ES (2006/04) SD

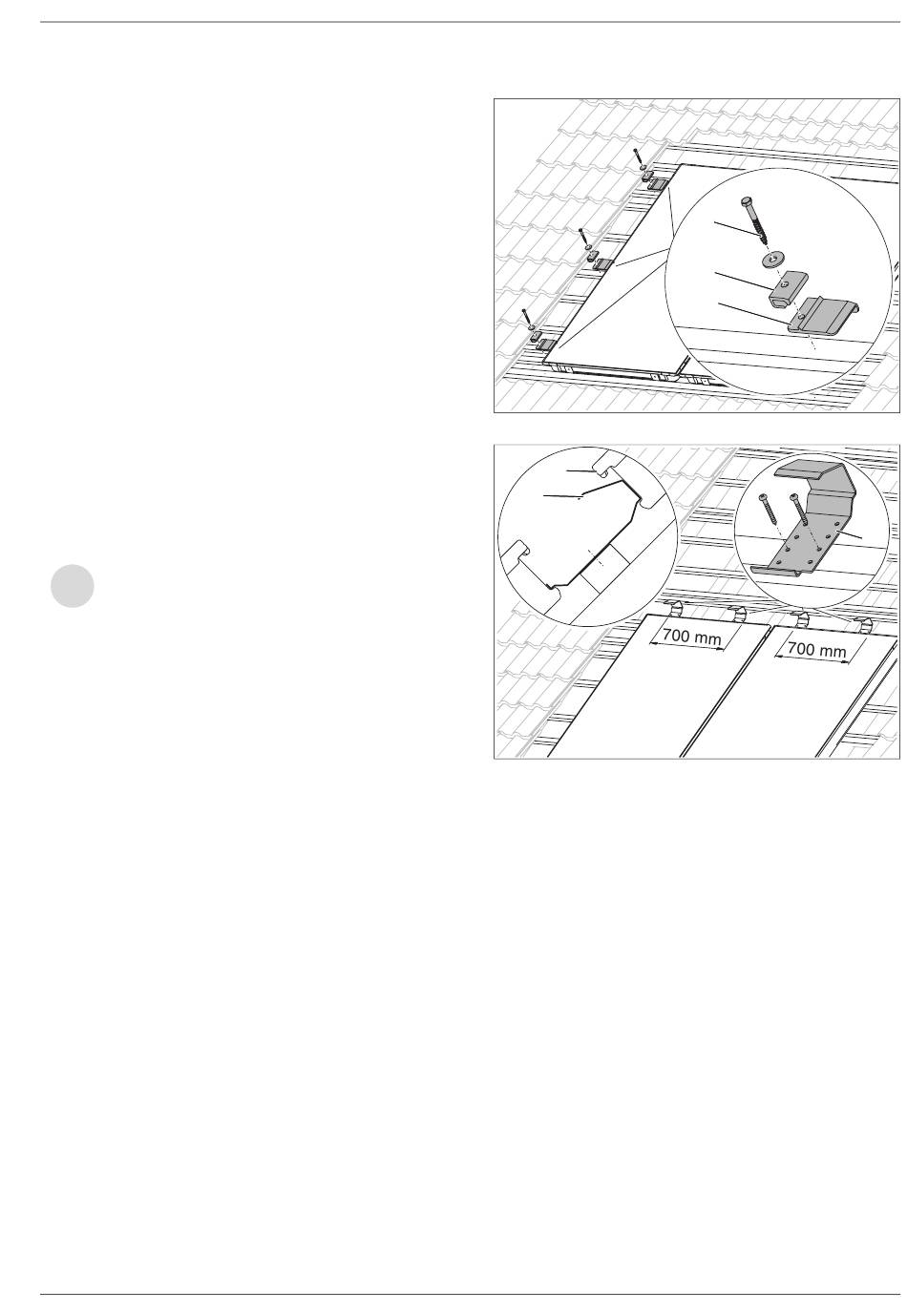

Fig. 30 Montaje del elemento de sujeción a la izquierda
2
1
Fig. 31 Seguros contra deslizamiento para la segunda fila
de colectores
Montaje de los colectores Montaje de los colectores
1
2
3
63043975.18-1.SD 63043975.18-1.SD
1
63043975.34-1.SD 63043975.34-1.SD
25
