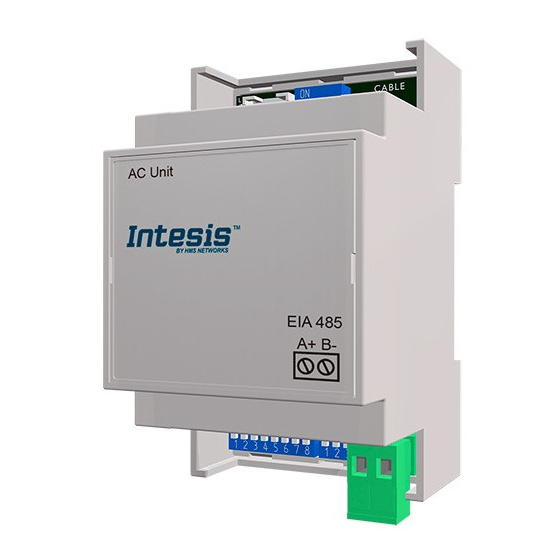

- Página 1 IntesisBox ® DK-AC-MBS-1 v.1.5 Interfaz Modbus RTU (EIA-485) para aire acondicionado Daikin. Compatible con todos los modelos de la gama Doméstica. Manual de Usuario Fecha de publicación: 12/2017 r2.3 ES Referencias: DK-AC-MBS-1: Interfaz Modbus RTU para aire acondicionado Daikin.
- Página 2 DK-AC-MBS-1 Manual de Usuario r2.3 ES © Intesis Software S.L.U. 2017. Todos los derechos reservados. La información en este documento está sujeta a cambios sin previo aviso. Ninguna de las partes de este documento puede ser reproducida, almacenada o transmitida bajo ninguna forma o medio electrónico o mecánico, incluido fotocopiadora o grabadora para ningún otro propósito...
-
Página 3: Tabla De Contenido
DK-AC-MBS-1 Manual de Usuario r2.3 ES INDICE Presentación ......................4 Conexión ....................... 5 Conexión a la unidad interior de A.A..............5 Conexión al bus EIA-485 ..................5 Guía de instalación rápida ..................6 Especificaciones del interfaz Modbus ................. 7 Nivel físico ...................... -
Página 4: Presentación
Controller • DK-AC-MBS-1 Se pueden conectar hasta 63 dispositivos de IntesisBox en el mismo bus Modbus RTU. No obstante, dependiendo de la velocidad configurada, podría ser requerida la instalación de repetidores Modbus. 4 / 21 © Intesis Software SLU - Todos los derechos reservados http://www.intesisbox.com... -
Página 5: Conexión
PA-AC-MBS-1 (el instalado en la parte descubierta más larga) en el conector S21. Haga pasar el cable por el sitio que se crea más conveniente para poder fijar el DK-AC-MBS-1, dentro o fuera del A.A. Recuerde que DK-AC-MBS-1 deberá conectarse también a la red Modbus RTU EIA-485. -
Página 6: Guía De Instalación Rápida
4. Conecte el bus EIA-485 al conector EIA485 de la interfaz. 5. Tape la unidad interior del aire acondicionado. 6. Compruebe la configuración de los micro interruptores de la interfaz IntesisBox y verifique que encaja con los parámetros de la instalación actual: Por defecto, la interfaz está... -
Página 7: Especificaciones Del Interfaz Modbus
4. Especificaciones del interfaz Modbus 4.1 Nivel físico DK-AC-MBS-1 implementa un interfaz Modbus RTU (esclavo) para ser conectado a una red EIA- 485. Los parámetros de comunicación que soporta son 8N2 (8 bits de datos, sin paridad y 2 bits de stop) y diferentes posibilidades en cuanto a velocidad de la comunicación (2400 bps, 9600... - Página 8 Código de Error 0: No existe error ▪ 65535 (-1 si se lee con signo): Error en la ▪ comunicación del DK-AC-MBS-1 con la unidad de A.A. ▪ Si otro error presente, ver tabla final de este documento Temperatura ambiente de la Unidad Interior, a través de sensor externo (en...
-
Página 9: Registros De Configuración
DK-AC-MBS-1 (ver información acerca del registro 22/23 más abajo). Si este registro está configurado como “0:No bloqueo”, todos los comandos recibidos desde Modbus serán enviados al sistema de A.A.. - Página 10 ésta aplicará una temperatura de consigna final de 24ºC + 2ºC = 26ºC). A partir de este momento, cada vez que la pasarela DK-AC-MBS-1 detecte un cambio en la temperatura ambiente de la unidad interior (registro 5/6), también se producirá un cambio en la temperatura de consigna y así poder mantener la temperatura deseada por el usuario.
- Página 11 DK-AC-MBS-1 Manual de Usuario r2.3 ES Tan pronto como la pasarela DK-AC-MBS-1 detecta un cambio en cualquier valor }, va a enviar la correspondiente temperatura de consigna (S ) a la unidad interior. Tras la puesta en marcha, la temperatura externa de referencia (registro 22/23) tiene un valor de -32768 (0x8000).
-
Página 12: Configuración Desde Micro Interruptores
Manual de Usuario r2.3 ES 4.3 Configuración desde micro interruptores Todos los valores de configuración del DK-AC-MBS-1 pueden leerse y escribirse desde Modbus, y algunos de ellos pueden también ser configurados desde los micro interruptores que incorpora la interfaz (SW1, SW3 y SW4):... - Página 13 DK-AC-MBS-1 Manual de Usuario r2.3 ES SW3/SW4 – Configuración de los baudios SW3-P7..8 SW4-P3 Descripción 2400bps 4800bps 9600bps (Valor por defecto) 19200bps 38400bps 57600bps 76800bps 115200bps Tabla 4.2 SW3-SW4: Configuración de los baudios 13 / 21 © Intesis Software SLU - Todos los derechos reservados http://www.intesisbox.com...
- Página 14 DK-AC-MBS-1 Manual de Usuario r2.3 ES SW3 – Dirección de esclavo Modbus Dir. SW3-P1..6 Dir. SW3-P1..6 Dir. SW3-P1..6 Dir. SW3-P1..6 Dir. SW3-P1..6 Tabla 4.3 SW3: Dirección de esclavo Modbus 14 / 21 © Intesis Software SLU - Todos los derechos reservados http://www.intesisbox.com...
-
Página 15: Funciones Implementadas
Este mecanismo provee un estado correcto en el bus (un correcto nivel de tensión) en esta situación. El DK-AC-MBS-1 incorpora una resistencia interna de terminación de 120Ω que puede ser conectada al bus EIA-485 usando el micro-interruptor SW4. -
Página 16: Características Mecánicas Y Eléctricas
DK-AC-MBS-1 Manual de Usuario r2.3 ES 5. Características Mecánicas y Eléctricas Plástico, tipo PC (UL 94 V-0) Dimensiones (axlxa): Temperatura de Carcasa 0ºC a +60ºC 93 x 53 x 58 mm / 3.7” x 2.1” x 2.3” trabajo Color: Gris claro. RAL 7035... -
Página 17: Modelos De Unidades Interiores De A.a. Soportadas
DK-AC-MBS-1 Manual de Usuario r2.3 ES 6. Modelos de unidades interiores de A.A. soportadas. La lista de unidades interiores de Daikin compatibles con el DK-AC-MBS-1, y sus características disponibles se encuentra en: https://www.intesisbox.com/intesis/support/compatibilities/IntesisBox_DK-AC-xxx-1_AC_Compatibility.pdf 17 / 21 © Intesis Software SLU - Todos los derechos reservados http://www.intesisbox.com... -
Página 18: Códigos De Error
DK-AC-MBS-1 Manual de Usuario r2.3 ES 7. Códigos de Error Error en Categoria Código Descripción control De error remoto DK-AC-MBS-1 No existe error Mecanismos de protección externa activados Fallo en el ensamblaje la PCB de la unidad interior Error de entrelazado en el ventilador... - Página 19 DK-AC-MBS-1 Manual de Usuario r2.3 ES Error en el almacenamiento de hielo Problemas en el Sistema sensor Error en el termistor de la temperatura del aire Error en el sistema sensor del aprovisionamiento de potencia El interruptor de alta presión es defectuoso El interruptor de baja presión es defectuoso...
- Página 20 DK-AC-MBS-1 Manual de Usuario r2.3 ES Sobretensión de todos los inputs Sobretensión del compresor, corte del cable del motor del compresor Error de la prevención del bloqueo (error start-up). Compresor bloqueado, etc. Error en el transistor de potencia Error de comunicación entre el invertir y la unidad de...
- Página 21 Error de la configuración de la dirección del control remoto centralizado 65535 Error en la comunicación del dispositivo DK-AC-MBS-1 con DK-AC-MBS-1 (-1) la unidad de A.A. En caso de detectar un código que no esté en la lista, póngase en contacto con el servicio de asistencia técnica de Daikin.
