Salida de sincronización remota
2.6 Salida de sincronización remota
La sincronización es un recurso del panel que controla la activación de los NAC de modo tal que
todos los dispositivos se enciendan y se apaguen al mismo tiempo. Esto es particularmente crítico
al activar las luces estroboscópicas, que deben estar sincronizadas para evitar una activación aleato-
ria y un potencial peligro para las personas. Los dispositivos conectados directamente a los NAC
del panel de control se pueden sincronizar como se describe en "Tipo" en la página 107.
Los dispositivos de notificación conectados a los suministros eléctricos de los NAC serie FCPS
requieren la sincronización con los dispositivos del FACP. Esto se puede lograr al conectar la salida
de sincronización remota del TB2 del MS-9200UDLS a la entrada de sincronización del suministro
eléctrico del FCPS-24FS6/8 Sigue la señal de 24VCC del TB2, que se guía (imita), la señal del
NAC1. Esto permite que se sincronicen los dispositivos conectados al suministro eléctrico con los
dispositivos conectados al NAC1 del FACP.
La salida de sincronización remota cuenta con limitación de energía y está supervisada (consulte
los "Requisitos de cableado eléctrico con limitación de energía de UL" en la página 54).Se debe
conectar una resistencia de fin de línea de 4,7 KW en el extremo del cableado eléctrico en el sumi-
nistro eléctrico remoto.
Manual MS-9200UDLS/E/C — P/N 52750:F 6/17/2010
Suministro eléctrico remoto
Entrada de sincronización
Resistencia de fin de
línea de 4,7 K

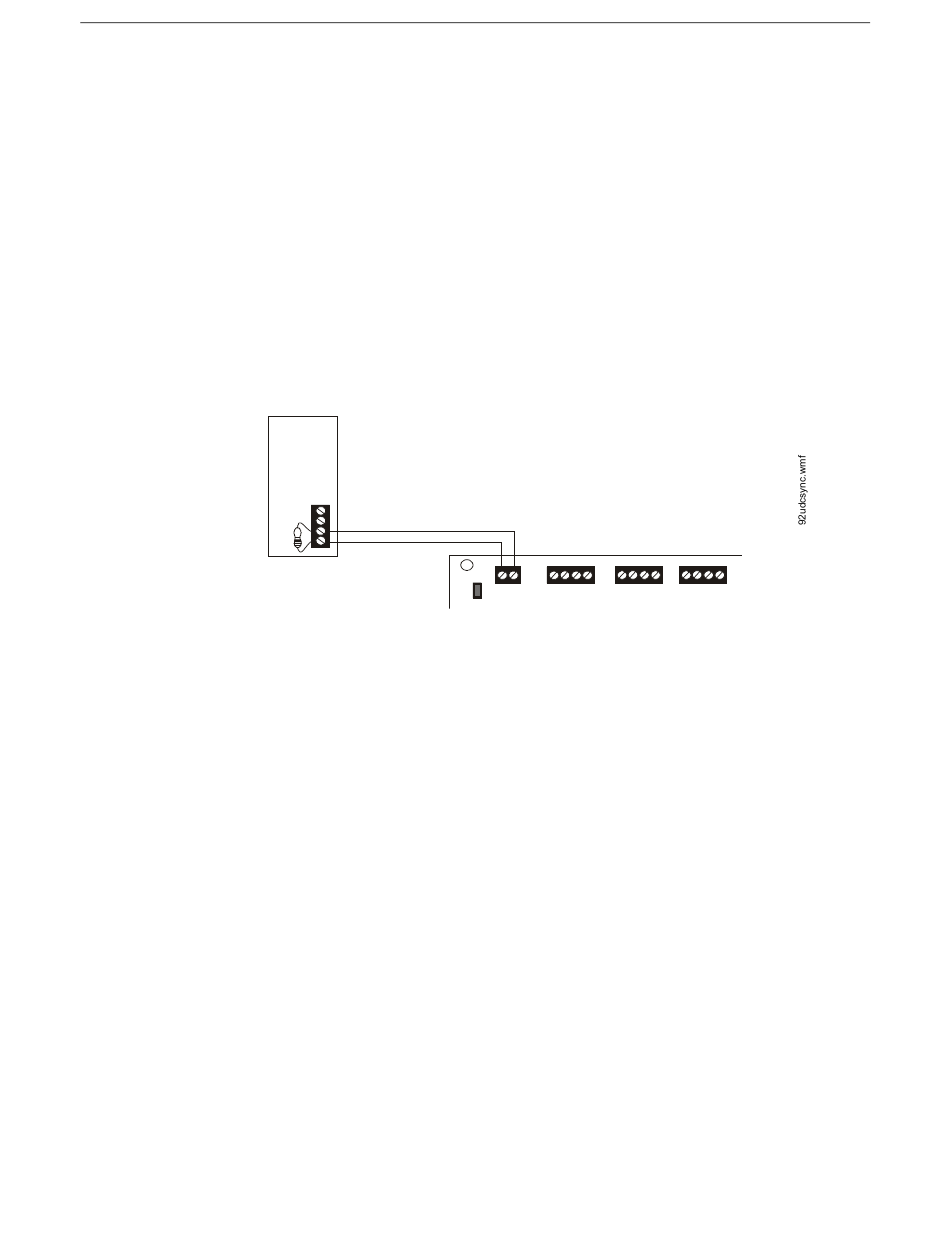

Figure 2.10 Salida de sincronización remota
Salida de sincronización remota
TB1
TB2
TB3
JP7
+
-
+ 24V -
+ 24V -
1B+ 3B+ 3B- 1B-
ENERGÍA
ENERGÍA
SINCRONIZACIÓN DE
DE REST.
DE OTRO
SUMINISTRO ELÉCTRICO
TIPO
REMOTO
Placa de circuitos principal del FACP
Instalación
TB4
2B+ 4B+ 4B- 2B-
53
