Unidad de potencia para detectores de sistema
Unidad de potencia para detectores de sistema 1 canal
Núm. de art. WL 2200 REG
Unidad de potencia para detectores de sistema 2 canales
Núm. de art. WL 2200-2 REG
Manual de instrucciones
1 Indicaciones de seguridad
Sólo las personas cualificadas eléctricamente pueden instalar y montar aparatos eléctri-
cos.
Si no se observa el manual de instrucciones existe el riesgo de provocar incendios, da-
ños en los equipos u otras situaciones de peligro.
Peligro de descarga eléctrica. El aparato no es adecuado para la desconexión directa.
Peligro de descarga eléctrica. Desconectar el aparato antes de proceder a realizar tareas
o someter a carga. Tenga en cuenta todos los interruptores de potencia susceptibles de
suministrar tensiones peligrosas al aparato o a la carga.
Estas instrucciones forman parte del producto y deben permanecer en manos del consu-
midor final.
2 Estructura del mecanismo

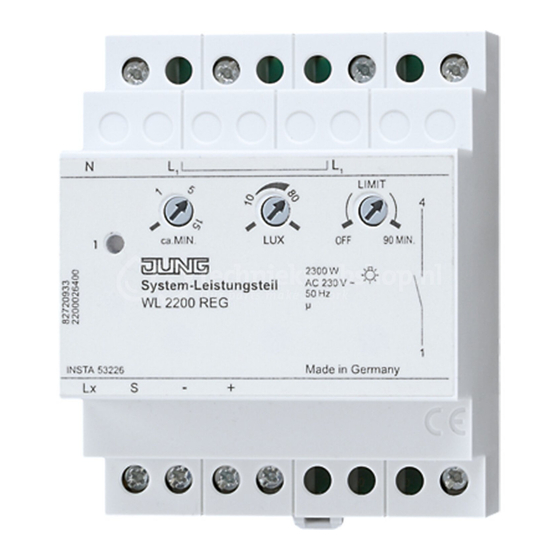

Módulo de potencia de sistema de 1 canal RMD
(1) LED de estado
(2) Selector del tiempo de retardo a la desconexión, MIN
(3) Selector del umbral de luminosidad, LUX
(4) Selector de la desconexión forzada, LIMIT
(5) Borne Lx de evaluación de luminosidad del sensor de sistema
(6) Borne S de evaluación de señal del sensor de sistema
(7) Bornes 1 y 4 contacto de conmutación sin potencial
32508313
J:0082508313
Imagen 1: Módulo de potencia de 1 canal
1/7
09.08.2010
Publicidad
Tabla de contenido
Manuales relacionados para Jung WL 2200 REG
Resumen de contenidos para Jung WL 2200 REG
- Página 1 Unidad de potencia para detectores de sistema Unidad de potencia para detectores de sistema 1 canal Núm. de art. WL 2200 REG Unidad de potencia para detectores de sistema 2 canales Núm. de art. WL 2200-2 REG Manual de instrucciones 1 Indicaciones de seguridad Sólo las personas cualificadas eléctricamente pueden instalar y montar aparatos eléctri-...
- Página 2 Unidad de potencia para detectores de sistema Módulo de potencia de sistema de 2 canales RMD Imagen 2: Módulo de potencia de 2 canales (8) Contacto de conmutación del canal 1 (9) Contacto de conmutación del canal 2 (10) Canal 1: LED de estado y selectores de MIN, LUX y LIMIT (11) Canal 2: LED de estado y selectores de MIN, LUX y LIMIT (12) Conexión de los sensores de sistema del canal 1 (13) Conexión de los sensores de sistema del canal 2...
- Página 3 Unidad de potencia para detectores de sistema Modo automático Los sensores de sistema (accesorios) detectan los movimientos térmicos de personas, anima- les u objetos y transmiten las señales de movimiento y el valor de luminosidad actual al módulo de potencia. La iluminación se activará...
-
Página 4: Montaje Y Conexión Eléctrica
Unidad de potencia para detectores de sistema Girar el selector LUX (3) hasta la posición deseada (figura 3). Una configuración de aprox. 10 lux activa el aparato cuando comienza a atardecer. Si se desea una conexión indepen- diente de la luminosidad, se debe girar el selector hasta el tope derecho. Activación de la desconexión forzada Con el selector LIMIT (4) se puede activar 90 MIN o desactivar OFF la desconexión forzada. - Página 5 Unidad de potencia para detectores de sistema Si hay varios interruptores de línea que suministren tensiones peligrosas al aparato o a la carga, acóplense los interruptores entre sí para garantizar la desconexión común o coló- quese un cartel que indique que están. Conectar los sensores de sistema a los bornes Lx, S, - y + del módulo de potencia (véase las instrucciones de los sensores de sistema).
-
Página 6: Puesta En Funcionamiento
6.1 Datos técnicos Tensión nominal CA 230 V ~ Frecuencia de la red 50 Hz Consumo de potencia Núm. de art. WL 2200 REG aprox. 1,1 W Núm. de art. WL 2200-2 REG aprox. 1,8 W Temperatura ambiente -25 ... +55 °C Tiempo de retardo a la desconexión... -
Página 7: Garantía
Prestamos garantía dentro del marco de las disposiciones legales. Le rogamos envíe el aparato franco de porte con una descripción del fallo a nuestro servicio central de atención al cliente: ALBRECHT JUNG GMBH & CO. KG Service Center Kupferstr. 17-19 D-44532 Lünen...
